Дисковые вакуумные-фильтры – это крупногабаритный стационарный автоматизированный электрогидравлический агрегат непрерывного действия ротационного типа, который нашёл широкое применение, в основном, в тяжёлой промышленности, где задействуется с целью разделения суспензий с близкими по размерам частицами твёрдой фазы, при этом образуется нерастрескивающийся и не требующий промывки осадок.
Дисковый вакуум-фильтр имеет мощную продолговатую сварную станину с дополнительными опорами, на которой базируется корыто в виде полуцилиндра. Изделие спроектировано таким образом, чтобы рабочий персонал имел свободный доступ к любым элементам конструкции при необходимости ремонта. Корыто заполняется разделяемой суспензией. В качестве фильтрующих элементов задействуются вертикально установленные диски, состоящие из сменных керамических секторов. Поверхность каждого сектора рифлёная. Основы дисков «посажены» на главный горизонтальный проворачивающийся с постоянной медленной скоростью вал. Крутящий момент подаётся на вал от главного двигателя (380В 50Гц), усиленного редуктором. Стабильность вращения обеспечивается, кроме прочего, высоконадёжными подшипниками и централизованной принудительной системой смазки. Для каждого диска предусмотрена некая полость, объём которой сообщается с общим отводящим каналом для устранения фильтрата. Усовершенствованная дренажная система обеспечивает применение машины в любых условиях эксплуатации. Удаление осадка осуществляется за счёт отдувки сжатым воздухом (вакуумный насос создаёт необходимое нагнетание), с применением ножей и валков.

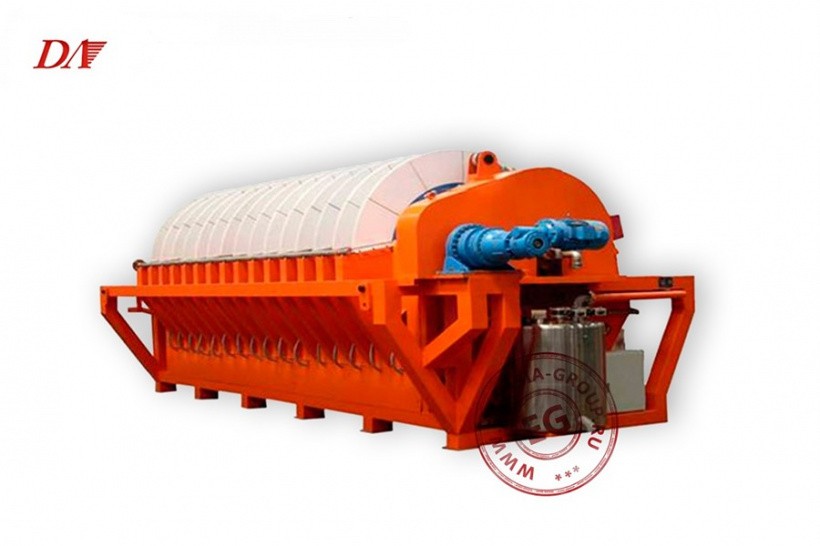

Вакуумный фильтр с керамическими дисками серии TC оснащается программируемым логическим контроллером.
| Модель | Количество дисков (шт) | Количество лопаток (шт) | Объем корыта (м3) | Номинальная мощность (кВт) | Рабочая мощность (кВт) | Габаритные размеры （L×W×H）(м) |
| TC-1 | 1 | 12 | 0.21 | 3.5 | 2.0 | 1.6×1.4×1.5 |
| TC-4 | 2 | 24 | 1.0 | 7.0 | 3.0 | 2.4×2.5×2.1 |
| TC-6 | 2 | 24 | 1.2 | 7.0 | 6.0 | 2.4×2.9×2.5 |
| TC-9 | 3 | 36 | 1.7 | 9.0 | 7.0 | 2.7×2.9×2.5 |
| TC-12 | 4 | 48 | 2.2 | 11.0 | 7.5 | 3.0×2.9×2.5 |
| TC-15 | 5 | 60 | 2.7 | 11.5 | 8.0 | 3.3×3.0×2.5 |
| TC-21 | 7 | 84 | 4.0 | 13.5 | 9.0 | 4.6×3.0×2.6 |
| TC-24 | 8 | 96 | 4.5 | 16.5 | 10.5 | 4.9×3.0×2.6 |
| TC-27 | 9 | 108 | 5.0 | 17.0 | 11.0 | 5.2×3.0×2.6 |
| TC-30 | 10 | 120 | 5.5 | 17.5 | 11.5 | 5.5×3.0×2.6 |
| TC-36 | 12 | 144 | 7.0 | 23.0 | 16.0 | 6.6×3.0×2.6 |
| TC-45 | 15 | 180 | 8.5 | 25.0 | 19.0 | 7.5×3.0×2.6 |
| TC-60 | 15 | 180 | 12.5 | 33.0 | 22.0 | 7.5×3.3×3.0 |
| TC-80 | 20 | 240 | 16.2 | 40.0 | 24.0 | 9.0×3.3×3.0 |
| TC-102 | 17 | 204 | 18.5 | 53.0 | 35.0 | 8.8×3.6×3.3 |
| TC-120 | 20 | 240 | 20 | 60.0 | 40.0 | 9.7×3.6×3.3 |
| TC-150 | 25 | 300 | 24 | 75.0 | 47.0 | 11.2×3.6×3.3 |
Керамические дисковые вакуумные фильтры нашли широкое применение в разделении продуктов переработки горнодобывающей промышленности, цветной и чёрной металлургии, производства редкоземельных металлов, отходов электролизного производства, шлаков в химической промышленности, охраны окружающей среды и т. д. Тонкость помола материала от 0,074 до 0,025 мм, а так же различных высокодисперсных материалов.
| Сырьё |
Содержание продукта % |
Фракционный состав, мм |
Остаточная влажность, % |
Удельная |
| золото-рудный концентрат | 50÷60 | 0,074÷0,044 | 6,5÷11,5 |
900÷1500 |
| хвосты золотопереработки | 45÷60 | 0,074÷0,037 | 13,0÷16,0 |
400÷600 |
| медный концентрат | 45÷60 | 0,074÷0,044 | 6,5÷12,0 |
600÷900 |
| железорудный концентрат | 40÷60 | 0,074÷0,044 | 6,0÷10,0 |
850÷1500 |
| цинковый концентрат | 50÷60 | 0,074÷0,044 | 6,5÷12,0 |
750÷900 |
| свинцовый концентрат | 50÷65 | 0,074÷0,037 | 10,0÷12,0 |
650÷800 |
| бокситы | 50÷60 | 0,074÷0,044 | 10,5÷12,0 |
350÷400 |
| шлаки процессов цианирования руд драгоценных металлов | 50÷60 | 0,037÷0,025 | 21,0÷24,0 |
350÷750 |
| серосодержащие концентраты | 50÷65 | 0,074 (80%) | 8,0÷12,0 |
350÷790 |
| никелевые концентраты | 50÷60 | 0,074÷0,044 | 10,0÷12,0 |
300÷600 |
| уголь | 50÷65 | 0,074 (80%) | 18,0÷20,0 |
550÷930 |
| оксид цинка | 55÷65 | 0,074 (75%) | 8,0÷12,0 |
620÷1200 |
| шпат (доломит) | 55÷65 | 0,074 (60%) | 8,0÷12,0 |
750÷900 |
