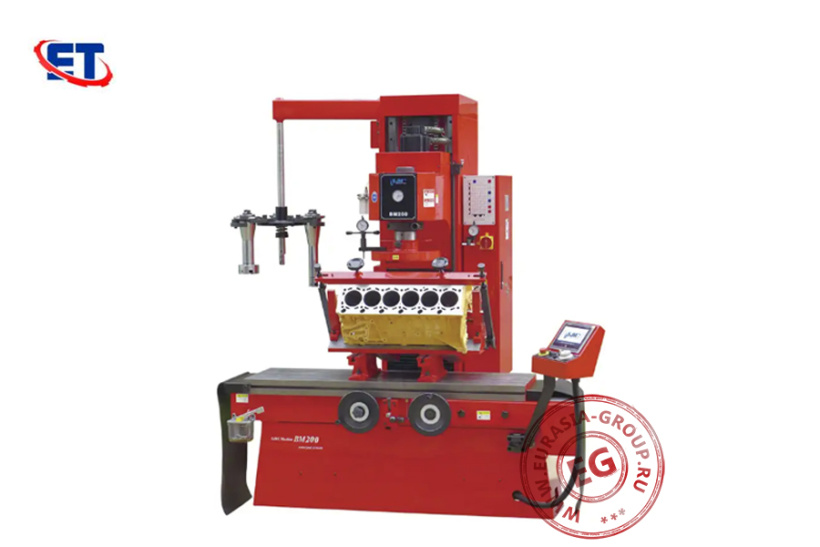

Станок для расточки блоков цилиндров BM200 предназначен для высокоточной обработки цилиндров двигателей внутреннего сгорания. Этот станок представляет собой важный элемент в арсенале сервисного оборудования для ремонта транспортных средств, обеспечивая возможность восстановления и улучшения эксплуатационных характеристик двигателей. Он является частью серии, включающей модели BM160 и BM200.
Основное назначение станка для расточки блоков цилиндров BM200 - это выполнение операций по расточке и хонингованию цилиндров. Станок BM200 позволяет добиваться высокой точности обработки, способствуя увеличению срока службы двигателя и снижению эксплуатационных расходов. Он предназначен для использования в профессиональных ремонтных мастерских и сервисных центрах, где требуется высокая точность и надежность.
Основными компонентами BM200 являются массивная станина, обеспечивающая устойчивость и минимизацию вибраций, и высокоточный шпиндельный узел, который отвечает за точность позиционирования и подачи инструмента. Также в конструкцию входят система управления, позволяющая задавать и контролировать параметры обработки, и система охлаждения, предотвращающая перегрев и обеспечивающая оптимальные условия работы.
Работа станка для расточки блоков цилиндров BM200 начинается с фиксации блока цилиндров на станине. Оператор задает необходимые параметры обработки с помощью системы управления, включая глубину и диаметр расточки. После этого шпиндельный узел с закрепленным режущим инструментом начинает медленное и точное движение вдоль цилиндра, выполняя расточку. Система охлаждения одновременно подает охлаждающую жидкость, предотвращая перегрев инструмента и детали. По завершении обработки цилиндра оператор проверяет качество и точность выполненной работы, после чего блок цилиндров снимается со станка.
| Модель | BM200 |
| Диапазон диаметров растачивания | 50 – 200 мм |
| Максимальная глубина растачивания | 400 мм |
| Максимальная площадь фрезерования | 300 x 920 мм |
| Скорость вращения шпинделя | 100 – 1000 об / мин |
| Скорость подачи шпинделя | 10 – 900 мм / мин |
| Номинальный крутящий момент при расточке (при 50 – 500 об / мин) | 58 Н·м |
| Номинальный крутящий момент при расточке (при 500 – 780 об / мин) | 22 Н·м |
| Максимальный ход головки главного вала | 600 мм |
| Расстояние от центра шпинделя до поверхности направляющей стойки | 380 мм |
| Размер рабочего стола | 400 x 1400 мм |
| Продольное перемещение верстака | 1200 мм |
| Поперечное перемещение верстака | 100 мм |
| Скорость продольного перемещения верстака | 30 – 1 200 мм / мин |
| Точность растачивания | H7 |
| Рабочая точность округлости при растачивании | 0,005 мм |
|
Рабочая точность цилиндричности при растачивании |
0,015 мм / 300 мм |
|
Рабочая точность плоскостности при фрезеровании |
0,0127 мм / 305 мм |
| Шероховатость поверхности растачивания | Ra 0,8-1,6 |
| Шероховатость поверхности фрезерования | Ra 0,8-1,6 |
| Мощность главного двигателя | 3,7 кВт |
| Мощность двигателя перемещения рабочего стола | 0,75 кВт |
| Мощность двигателя шпинделя вертикального перемещения | 1 кВт |
| Габаритные размеры | 2200 х 1550 х 2050 мм |
| Вес нетто | 2200 кг |
