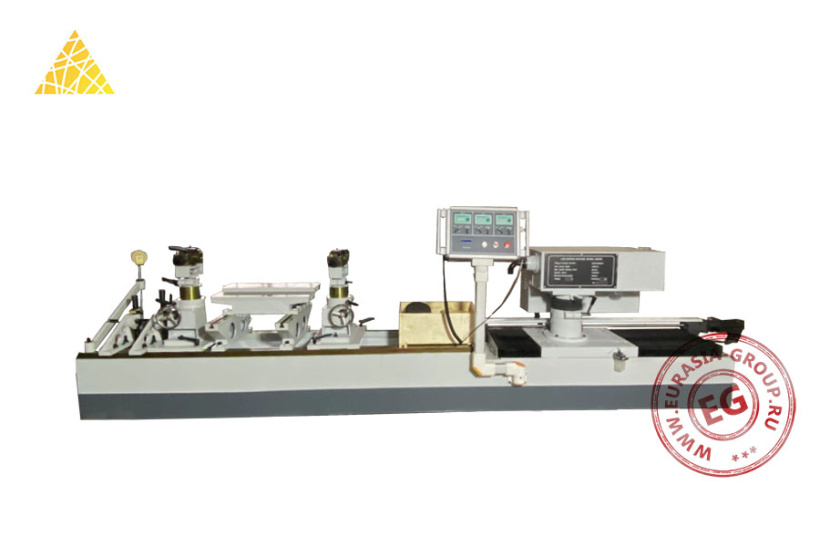

Горизонтально-расточной станок LB2300 представляет собой специализированное оборудование для восстановления геометрии постели блока цилиндров двигателей. Конструкция станка базируется на удлиненной станине с прецизионными направляющими для перемещения рабочих узлов. В состав станка входит система базирования блока цилиндров с регулируемыми установочными элементами и зажимными механизмами. Расточная головка оснащена прецизионным шпинделем с механизмом точной подачи. Станок включает цифровую измерительную систему с выносным пультом управления для контроля параметров обработки.
Конструктивные особенности станка предусматривают наличие механических регулировочных узлов с маховиками точной настройки положения инструмента. На станине размещены направляющие опоры с механизмами фиксации для точного позиционирования блока цилиндров. Измерительная система интегрирована с цифровым дисплеем для визуального контроля размеров. В технологическом процессе станок LB2300 выполняет расточку постелей коренных подшипников коленчатого вала с высокой точностью геометрических параметров. Прецизионная система перемещений обеспечивает соосность обработанных отверстий. Жесткость станины гарантирует стабильность параметров в процессе расточки.
Компоновка станка включает механизмы точной настройки линейных перемещений с индикаторами положения. Система базирования адаптируется под различные типы блоков цилиндров. В конструкции предусмотрены элементы настройки и регулировки для обеспечения требуемой точности обработки постелей подшипников. В ремонтном производстве станок LB2300 демонстрирует высокую эффективность при восстановлении геометрических параметров блоков цилиндров.
| Модель | LB2300 | |
| Максимальная длина обрабатываемого цилиндра (мм) | 2300 | |
| Диапазон диаметров растачивания (мм) | 22 - 250 | |
| Точность растачивания | Цилиндричность (мм) | 0,005 |
| Шероховатость | Ra1,6 | |
| Максимальная длина выдвижения шпинделя (мм) | 300 | |
| Продольное перемещение шпиндельной коробки (мм) | 700 | |
| Скорость шпинделя (об/мин) | 30 - 600 | |
| Мощность двигателя подачи шпинделя (кВт) | 0,75 | |
| Мощность двигателя шпинделя (кВт) | 1,8 | |
| Мощность двигателя перемещения шпиндельной коробки (кВт) | 1,2 | |
| Высота между шпинделем и верхней частью направляющей с Т-образным пазом (мм) | 570 - 870 | |
| Габаритные размеры (мм) | 4500 х 900 х 1540 | |
| Размер упаковки (мм) | 4700 х 1100 х 1750 | |
| Вес нетто (кг) | 2800 | |
|
Вес брутто (кг) |
3000 |
|
