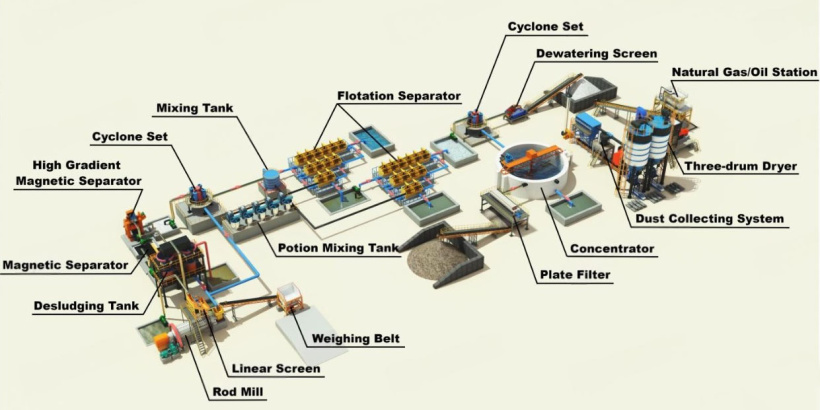

Линия обогащения кварцевого песка ZG-50
Общие характеристики
| Модель | ZG-50 |
| Производительность (т/ч) | 30 - 50 |
| Входная фракция (мм) | < 8 |
| Выходная фракция (мкм) | 100 - 400 |
| Степень очистки (%) | 99,6 |
| Общая мощность (кВт) | 1254,72 |
Участок измельчения и удаления шлама сырья
| Общая мощность (кВт) | 563,7 кВт | |
| Бункер приёмный | Модель | 3500 x 2500 x 3000 мм |
| Шнековый клапан | Модель | LXZF - 500 x 500 |
| Весовой конвейер | Модель | B650 x 2.5 м |
| Ширина ленты (мм) | 650 | |
| Длина ленты (мм) | 2500 | |
| Мощность (кВт) | 2,2 | |
| Ленточный конвейер | Модель | B650 x 12 м |
| Ширина (мм) | 650 | |
| Длина (мм) | 12000 | |
| Мощность (кВт) | 5,5 | |

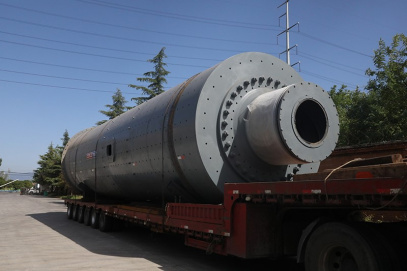

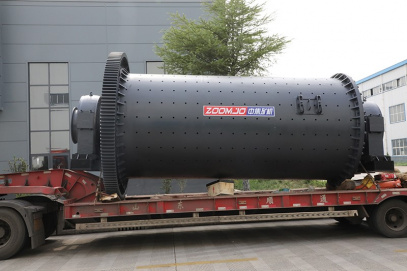

| Стержневая мельница | Модель | Ø 2,7 x 3,6 |
| Производительность (т/ч) | 45 - 150 | |
| Диаметр цилиндра (мм) | 2700 | |
| Длина цилиндра (мм) | 3600 | |
| Эффективный объем (м³) | 18,4 | |
| Максимальная нагрузка на стержень (кг) | 42000 | |
| Размер подачи (мм) | <25 | |
| Толщина цилиндра (мм) | 25 | |
| Материал линейной части | Высокоуглеродистая сталь | |
| Линейная толщина (мм) | 60 / 120 | |
| Материал шестерни | ZG45 | |
| Редуктор | ZB70-5 | |
| Мощность (кВт) | 320т | |
| Промывочный насос | Модель | ZJ150 |
| Производительность (м³/ч ) | 160 | |
| Высота подъема (м) | 36 | |
| Мощность (кВт) | 55 | |
| Высокочастотный линейный экран | Модель | GFVD - 3061 |
| Производительность (т/ч) | 100 - 160 | |
| Двойная амплитуда (мм) | 6 - 8 | |
| Рабочая площадь (м²) | 2 | |
| Ширина экрана (мм) | 3000 | |
| Длина экрана (мм) | 6100 | |
| Мощность (кВт) | 45 | |
| Промывочный насос | Модель | ZJ80 |
| Производительность (м³/ч) | 80 | |
| Высота подъема (м) | 30 | |
| Мощность (кВт) | 22 | |
| Буферный бак для раствора | Модель | 7,5 м³ |
| Бункер для удаления шлама | Модель | Ø 4000 |
| Гидравлический сепаратор | Модель | SZ - 2400 |
| Насос для шлама | Модель | ZJ80 |
| Производительность (м³/ч) | 80 | |
| Высота подъема (мм) | 25000 | |
| Мощность (кВт) | 18,5 | |
Участок магнитного и флотационного разделения
| Общая мощность (кВт) | 392,9 | |
| Магнитный сепаратор | Модель | CTB1224 |
| Производительность (т/ч) | 240 | |
| Диаметр цилиндра (мм) | 1200 | |
| Длина цилиндра (мм) | 2400 | |
| Скорость вращения цилиндра (об/мин) | 20 | |
| Магнитное поле (GS) | 2000 - 3000 | |
| Мощность (кВт) | 5,5 | |
| Сепаратор с высоким градиентом магнитного поля | Модель | SLON - 2000 |
| Производительность (м³/ч) | 100 - 200 | |
| Скорость вращения (об/мин) | 2 - 4 | |
| Диаметр цилиндра (мм) | 2000 | |
| Плотность подачи (%) | 10 - 40 | |
| Мощность (кВт) | 5,5 + 7,5 | |
| Насос для шлама | Модель | ZJ80 |
| Производительность (м³/ч) | 80 | |
| Высота подъема (мм) | 30000 | |
| Мощность (кВт) | 22 | |

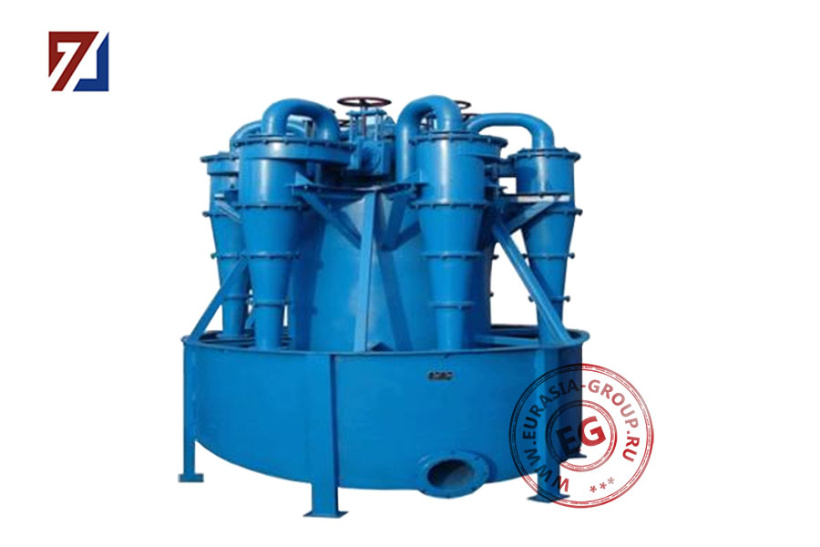

| Циклонный очиститель | Модель | FX - 250 х (4+2) |
| Производительность (м³/ч) | 40 - 80 | |
| Диаметр (мм) | 250 | |
| Размер подачи (мм) | < 3 | |
| Давление (МПа) | 0,06 - 0,35 | |
| Размер выхода (мкм) | 40 - 1500 | |
| Смесительный бак | Модель | BJ - 2500 х 2500 |
| Внутренний диаметр (мм) | 2500 | |
| Внутренняя глубина (мм) | 2500 | |
| Эффективный объем (м³) | 7,8 | |
| Диаметр мешалки (мм) | 600 | |
| Скорость мешалки (об/мин) | 200 | |
| Мощность (кВт) | 7,5 | |

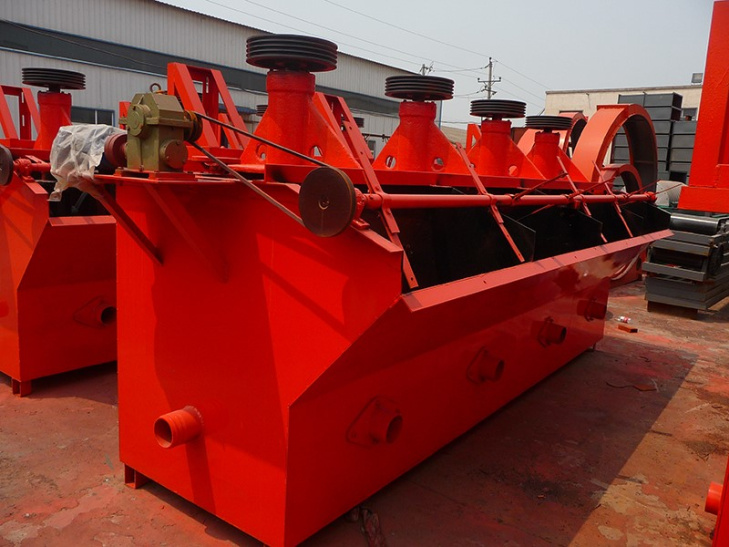

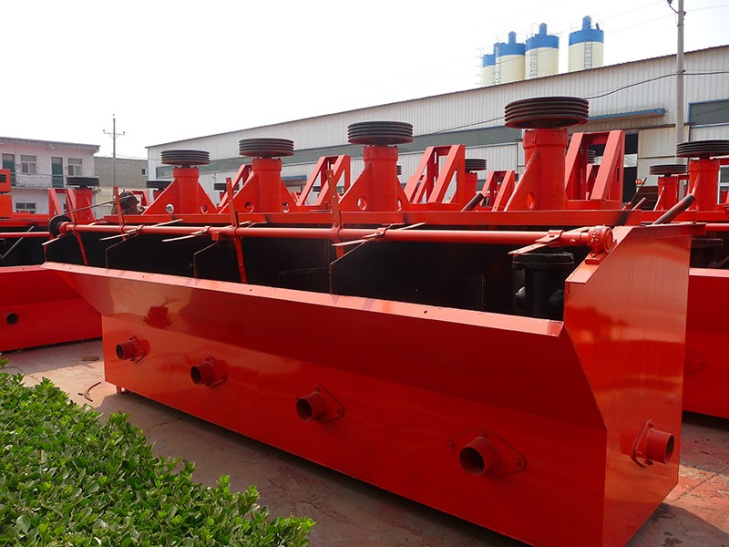

| Флотационная машина | Модель | SF-8 х 5 |
| Производительность ( м³/мин ) | 4 - 8 | |
| Эффективный объем (м³) | 8 | |
| Диаметр импеллера (мм) | 760 | |
| Скорость вращения импеллера (об/мин) | 191 | |
| Мощность | 30 х 5 + 2,2 | |
| Смесительный бункер (раствор) | Модель | BJ - 1000 х 1000 |
| Внутренний диаметр (мм) | 1000 | |
| Внутренняя глубина (мм) | 1000 | |
| Эффективный объем (м³) | 0,58 | |
| Диаметр мешалки (мм) | 240 | |
| Скорость мешалки (об/мин) | 530 | |
| Мощность (кВт) | 1,5 | |
| Буферный бункер для раствора (раствор) | Модель | 1 м³ |
| Магнитный насос (раствор) | Модель | 25CQ - 15 |
| Мощность (кВт) | 1,1 | |
Участок обезвоживания
| Общая мощность (кВт) | 162,7 кВт | |
| Насос для шлама | Модель | ZJ80 |
| Производительность (м³/ч) | 80 | |
| Высота подъема (мм) | 30000 | |
| Мощность (кВт) | 22 | |
| Циклонный очиститель | Модель | FX - 250 х (4+2) |
| Производительность (м³/ч) | 40 - 80 | |
| Диаметр (мм) | 250 | |
| Размер подачи (мм) | < 3 | |
| Размер выхода (мкм) | 40 - 1500 | |
| Давление (МПа) | 0,06 - 0,35 | |
| Дегидратационный экран | Модель | TS1840 |
| Производительность (т/ч) | 80 - 120 | |
| Ширина экрана (мм) | 1800 | |
| Длина экрана (мм) | 4000 | |
| Рабочая площадь (м²) | 7,2 | |
| Мощность (кВт) | 7,5 х 2 | |
| Ленточный конвейер | Модель | B500 х 24 |
| Ширина (мм) | 500 | |
| Длина (мм) | 24000 | |
| Мощность (кВт) | 7,5 | |
| Концентратор | Модель | NZS-18 |
| Диаметр бассейна (мм) | 24000 | |
| Глубина бассейна (мм) | 4400 | |
| Площадь (м²) | 255 | |
| Мощность (кВт) | 5,5 | |
| Смесительный бункер (флокулянт) | Модель | BJ-1000 х 1000 |
| Внутренний диаметр (мм) | 1000 | |
| Внутренняя глубина (мм) | 1000 | |
| Эффективный объем (м³) | 0,58 | |
| Диаметр мешалки (мм) | 240 | |
| Скорость мешалки (об/мин) | 530 | |
| Мощность (кВт) | 1,5 | |
| Буферный бункер для раствора (флокулянт) | Модель (м³) | 1 |
| Магнитный насос (флокулянт) | Модель | 25CQ-15 |
| Мощность (кВт) | 1,1 | |
| Насос для шлама (пластинчатый фильтр) | Модель | XPA(2) - 50 |
| Производительность (м³/ч) | 100 | |
| Высота подъема | 43000 | |
| Мощность (кВт) | 37 | |
| Пластинчатый фильтр | Модель | XM / AZ-500 / 1500U |
| Фильтрационная площадь (м²) | 500 | |
| Количество фильтровальных пластин | 128 | |
| Размер пластины (мм) | 1500 х 1500 х 70 | |
| Толщина фильтрующего слоя (мм) | 32 | |
| Объем фильтрационной камеры | 7,96 | |
| Фильтрационное < давление (МПа) | 0,7 - 1,6 | |
| Мощность (кВт) | 5,5 | |
| Ленточный конвейер | Модель | B500 х 20 м |
| Ширина (мм) | 500 | |
| Длина (м) | 20 | |
| Мощность (кВт) | 7,5 | |
Участок сушки
| Общая мощность (кВт) | 486,12 | |
| Двухуровневый клапан | Модель | 600 х 600 |
| Трехпроходная сушилка | Модель | HGS - 3680 |
| Производительность (т/ч) | 55 - 75 | |
| Диаметр цилиндра (мм) | 3600 | |
| Длина цилиндра (мм) | 8000 | |
| Эффективный объем (м³) | 81,39 | |
| Скорость вращения (об/мин) | 4 - 10 | |
| Материал цилиндра | Нержавеющая сталь 304 | |
| Материал подъемной плиты | Нержавеющая сталь 304 | |
| Материал шестерни | ZG45 | |
| Количество редукторов | 4 | |
| Мощность (кВт) | 15 х 4 | |
| Котел нагрева воздуха | Модель | Ø 2,6 х 6 м |
| Диаметр цилиндра (мм) | 2600 | |
| Длина цилиндра (мм) | 6000 | |
| Горелка | Модель | 10000000 Ккал |
| Мощность вентилятора (кВт) | 55 | |
| Воздуходувка подмешивания | Модель | 4 - 72 - 12C |
| Мощность (кВт) | 37 | |
| Циклонный пылеуловитель | Модель | 2 - XF2000 |
| Диаметр (мм) | 2000 | |
| Аспирационная установка | Модель | PPCS - 96 х 9 |
| Площадь потока (м³/ч) | 62608 | |
| Скорость потока (м/мин) | 1,0 - 1,2 | |
| Фильтрационная площадь (м²) | 864 | |
| Количество мешков | 864 | |
| Потребление воздуха (м³/мин) | 2,7 | |
| Мощность (кВт) | 5,5+2,2 | |
| Воздуходувка котла | Модель | Y6 - 51 - 13D |
| Мощность (кВт) | 132 | |
| Стальной дымоход | Модель | Ø 1 х 15 м |
| Диаметр (мм) | 1000 | |
| Высота (мм) | 15000 | |
| Электрический воздушный клапан | Модель | YJD - 400 х 400 |
| Мощность (кВт) | 2,2 | |
| Ленточный конвейер | Модель | B650 х 12 м |
| Ширина (мм) | 650 | |
| Длина (мм) | 12000 | |
| Мощность (кВт) | 5,5 | |
| Ковшовой подъемник | Модель | NE50 х 25 |
| Производительность (м³/ч) | 50 - 60 | |
| Расстояние между ковшами (мм) | 305 | |
| Ширина ковша (мм) | 300 | |
| Объем ковша (л) | 15,7 | |
| Скорость ковша (м/с) | 0,5 | |
| Высота подъема (мм) | 14000 | |
| Материал ковша | Нержавеющая сталь 304 | |
| Мощность (кВт) | 7,5 | |
| Бункер для готовой продукции | Модель | 200 м³ |
| Пылеуловитель | Модель | DMC-48 |
| Площадь потока (м³/ч) | 1080 - 8640 | |
| Фильтрационная площадь (м²) | 36 | |
| Скорость потока (м/мин) | 0,5 - 4 | |
| Количество мешков | 48 | |
| Запорный клапан | Модель | LXZF - 400 х 400 |
| Звездчатый разрядник | Модель | YJD - 400 |
| Мощность | 0,22 х 2 | |
| Весовой дозатор - упаковщик | Модель | DCS - 1000 |
| Скорость (шт/ч) | 10 - 30 | |
| Размер мешка (кг/шт.) | 500 - 1500 | |
| Мощность (кВт) | 4,5 | |
| Ленточный конвейер | Модель | B800 х 10 м |
| Ширина (мм) | 800 | |
| Длина (мм) | 10000 | |
| Мощность (кВт) | 5,5 | |
Шефмонтажные и пусконаладочные работы
При поставке данного оборудования возможен шеф-монтаж нашими инженерами.
Шефмонтажные работы являются одним из важных этапов при создании нового производства, позволяя правильно ввести в эксплуатацию оборудование, сохранив его работоспособность и надежность, исключить сбои и брак во время эксплуатации.
Этапы шефмонтажных работ
0
Осмотр производственной площадки
1
Монтаж оборудование на постоянное место
2
Проверка работоспособности всех узлов и агрегатов
3
Настройка оборудования
4
Изготовление пробной партии продукции
5
Инструктаж и практическое обучение персонала
6
Передача оборудования в производственный цикл
