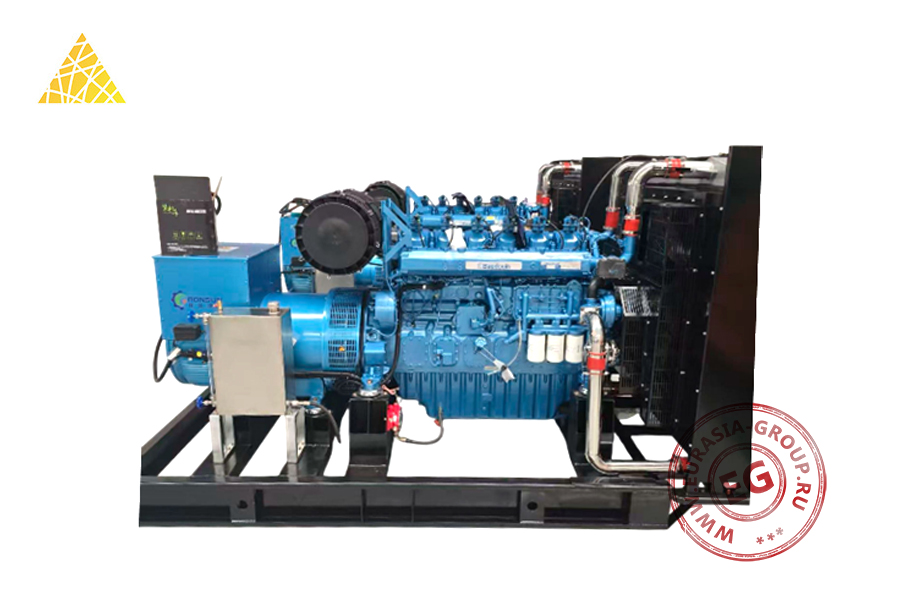

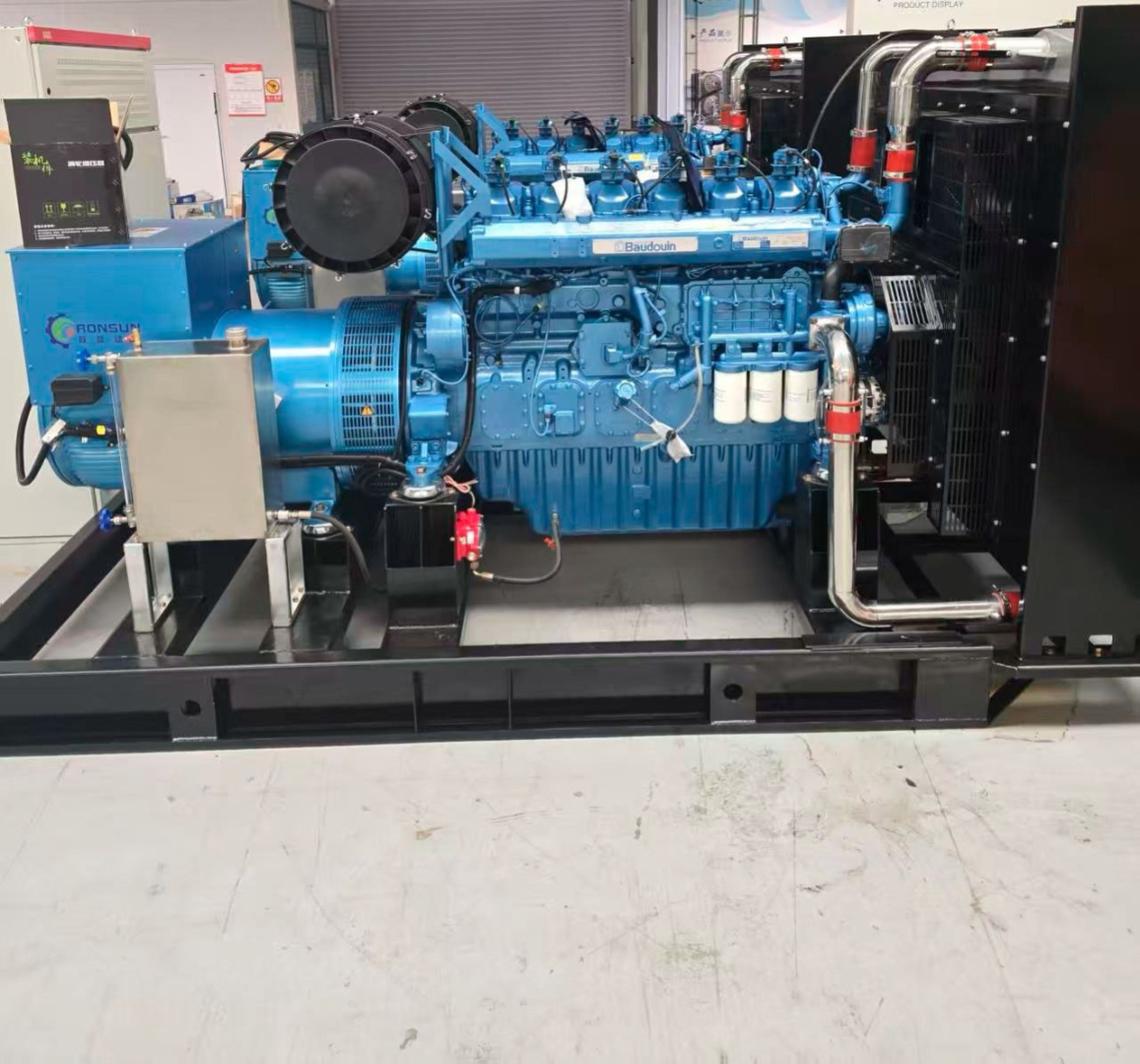

Газовый электрогенератор WD-400NGF 400 кВт
Газовый электрогенератор WD-400NGF мощностью 400 кВт представляет собой современную газогенераторную установку с замкнутым электронным управлением. Основу установки составляет газовый двигатель Baudouin, который работает в комплекте с генератором, оснащенным автоматической системой регулировки напряжения и управляющей панелью, изготовленной по технологии Siemens. Эта комбинация обеспечивает высокую надежность и производительность.
Ключевыми особенностями WD-400NGF являются высокопроизводительная система впуска с наддувом и соответствие международным стандартам управления, реализованное через интеллектуальную систему управления двигателем EGS02. Особого внимания заслуживает передовая технология управления соотношением воздух-топливо, обеспечивающая его автоматическую регулировку. Дополнительным преимуществом является технология управления низким давлением впуска и обедненным горением, что позволяет эффективно работать на газе с пониженным давлением и при этом достигать лучших показателей по выбросам.
Среди ключевых преимуществ генератора WD-400NGF выделяется наличие системы аварийно-предупредительной сигнализации и автоматического контроля, включая регулировку температуры смазочного масла и охлаждающей жидкости. Установка предлагает гибкость управления: пуск, остановка, а также все предпусковые и послеостановочные операции могут выполняться как локально с панели управления, так и дистанционно. Система автоматически поддерживает заряд аккумуляторных батарей. Основные рабочие параметры в реальном времени выводятся на информационные индикаторы, расположенные на панели управления.
Двигатель
| Модель двигателя | 6M33D450E310NG |
| Производитель | Baudouin |
| Тип | 4-тактный, с искровым зажиганием, турбонаддув с промежуточным охлаждением, предтурбинное смесеобразование |
| Расположение цилиндров | 6 цилиндров, рядное |
| Диаметр цилиндра × Ход поршня (мм) | 150 х 185 |
| Рабочий объем (л) | 19,6 |
| Номинальная частота вращения (об/мин) | 1500 |
| Номинальная мощность (кВт) | 450 |
| Давление подачи газа (кПа) | 10-30 |
| Газовый фильтр | Присутствует |
| Воздушный фильтр | Установлен, с инструкцией по обслуживанию |
| Удельный расход масла (г/кВтч) | ≤ 0,5 |
| Марка масла | 15W-40 для газовых двигателей |
| Система смазки | Комбинированная (под давлением + разбрызгивание) |
| Масляный фильтр | Двухступенчатая система (центробежная + тонкая бумажная фильтрация), возможна замена фильтра без остановки |
| Система регулировки скорости | Полностью электронная |
| Статическая неравномерность регулирования (регулируемая) (%) | 0-5 |
| Управление соотношением воздух/топливо | Полностью автоматическое |
| Система зажигания | WoodWorld |
| Система охлаждения | Принудительное жидкостное охлаждение |
| Защита от замерзания | Зимняя замена на антифриз |
| Тип глушителя | Пламегасящий |
| Взрывозащита | Присутствует (впускной коллектор, картер) |
| Защита от перегрева охлаждающей жидкости (°C) | Сигнализация при 90 |
| Защита от перегрева масла (°C) | Сигнализация при 95 |
| Защита от низкого давления масла (кПа) | Аварийная сигнализация и остановка при <245 |
| Защита от превышения скорости (%) | Аварийная сигнализация и остановка при >112 |
| Сбор данных двигателя | Интерфейс RS485 |
| Направление вращения коленвала | Против часовой стрелки |
Генератор
| Модель генератора | EG315-400N3 |
| Производитель | ENGGA |
| Тип | Одноподшипниковый |
| Номинальная мощность (кВт) | 400 |
| Номинальное напряжение (В) | 400/230 |
| Номинальный ток (А) | 720 |
| Номинальная частота вращения (об/мин) | 1500 |
| Частота (Гц) | 50 |
| Коэффициент мощности | 0,8 (индуктивный) |
| Класс изоляции | H |
| Степень защиты | IP23 |
| Схема подключения | 3-фазная, 4-проводная |
| Система возбуждения | Бесщеточная с постоянными магнитами |
| Регулирование напряжения | Автоматическое (AVR) |
| Охлаждение | Естественное воздушное |
Генераторная установка
| Модель установки | WD400GFT |
| Номер установки | WD-202504NG |
| Модель генератора (кВт) | 400 |
| Панель управления | (нижняя/верхняя) |
| Номинальная мощность (кВт) | 400 |
| Номинальное напряжение (В) | 400/230 |
| Частота (Гц) | 50 |
| Номинальная частота вращения (об/мин) | 1500 |
| Механическая мощность на выходе | WD GROUP 400 |
| Выходная мощность генератора (кВт) | 400 |
| КПД генерации (%) | 95 |
| Скорость поршня (м/с) | 9,9 |
| Расход воздуха (кг/ч) | 1291 |
| Расход выхлопных газов (кг/ч) | 1640 |
| Температура выхлопных газов (°C) | 500-520 |
| Макс. противодавление выхлопа (кПа) | 5 |
| Объем масляной системы (л) | 20 |
| Температура охлаждающей жидкости (°C) | ≤ 90 |
| Нормальный температурный градиент (°C) | 5 |
| Температура промежуточного охладителя (°C) | ≤ 45 |
| Мониторинг установки | Локальный / удаленный интерфейс |
| Синхронное управление | Автоматический модуль |
| Способ запуска | Двойной электродвигатель постоянного тока |
| Система охлаждения | Раздельная закрытая |

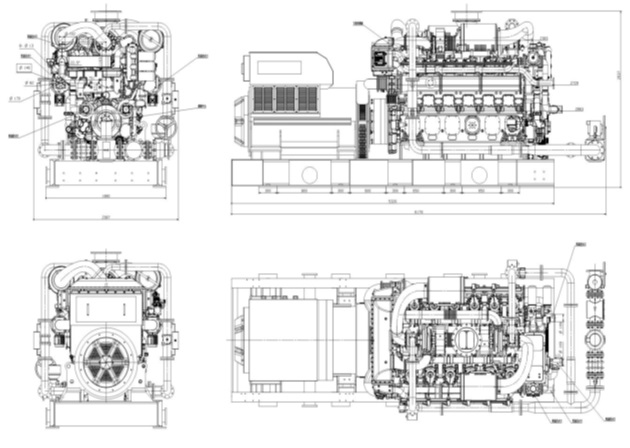

| Габаритные размеры (мм) | 3600 х 1500 х 2000 |
| Вес (кг) | 4500 |
