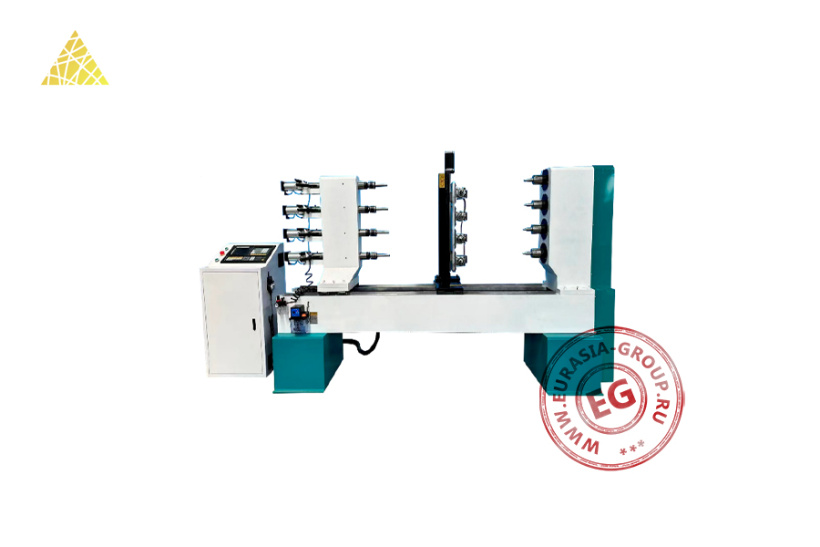

Токарно-копировальный станок CA-1512 представляет собой специализированное деревообрабатывающее оборудование для изготовления цилиндрических и фасонных деталей методом копирования. Система управления станком реализована через электронный блок с цифровым дисплеем и панелью управления, на которой расположены функциональные клавиши и индикаторы состояния. Пневматическая система оснащена регулятором давления с манометром и фильтром-влагоотделителем. Привод осуществляется через электродвигатели с системой передачи усилия на рабочие органы.

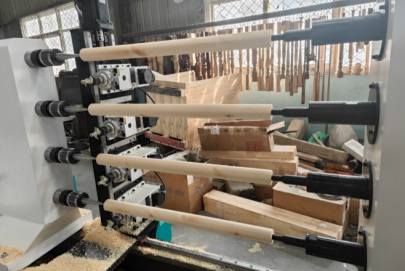

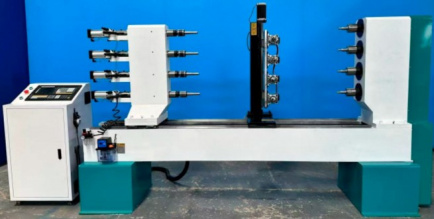

Станок CA-1512 имеет горизонтальную компоновку с двумя опорными стойками, между которыми расположена рабочая зона. Основу конструкции составляет жесткая станина с направляющими, обеспечивающими точное позиционирование обрабатывающих узлов. Система крепления заготовок включает несколько пар зажимных устройств с шпинделями, расположенными параллельно друг другу. На каждой стороне станка установлено по четыре фиксирующих механизма. Копировальная система включает механические копиры, точно воспроизводящие форму образца на обрабатываемых деталях. Рабочие шпиндели имеют возможность одновременного вращения, обеспечивая синхронную обработку нескольких заготовок по единому шаблону.

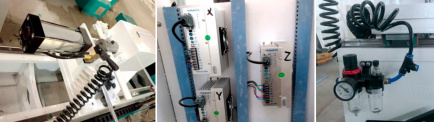

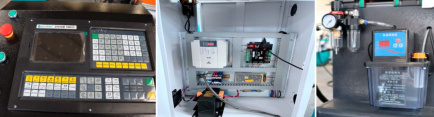

Особенностью станка CA-1512 является модульная конструкция электронных компонентов, размещенных в отдельном шкафу управления. Здесь установлены программируемые контроллеры, маркированные буквами. Станок оснащен системой смазки и охлаждения, включающей резервуар с прозрачным корпусом и дисплеем контроля состояния. Электрическая часть защищена от перегрузок и имеет систему аварийной остановки с характерной красной кнопкой на панели управления.
| Модель | CA-1512 |
| Размер рабочей зоны (мм) | 1500 х 120 |
| Максимальная длина обработки (мм) | 1500 |
| Максимальный диаметр обработки (мм) | 300 |
|
Количество одновременно обрабатываемых заготовок (шт.) |
4 |
| Давление воздуха (МПа) | 0,6-0,8 |
| Электропитание (В/Гц) | 380, 3 фазы / 50-60 |
| Максимальная скорость подачи (мм/мин) | 2000 |
| Минимальный шаг установки (см) | 0,01 |
| Тип трансмиссии | Шариковый винт для оси Y |
| Направляющая | Hiwin, Тайвань |
| Скорость вращения главного вала (об/мин) | 0-3000 |
| Мощность двигателя (кВт) | 4 |
| Материал резака | Твердосплавное лезвие |
| Система управления | ЖК-дисплей |
| Файл распознавания ручного контроллера | *.dxf |
| Программное обеспечение для чертежей | AutoCAD |
| Язык команд | G-код |
| Габаритные размеры (мм) | 3060 х 1210 х 1620 |
| Вес нетто (кг) | 1600 |
| Вес брутто (кг) | 1750 |
