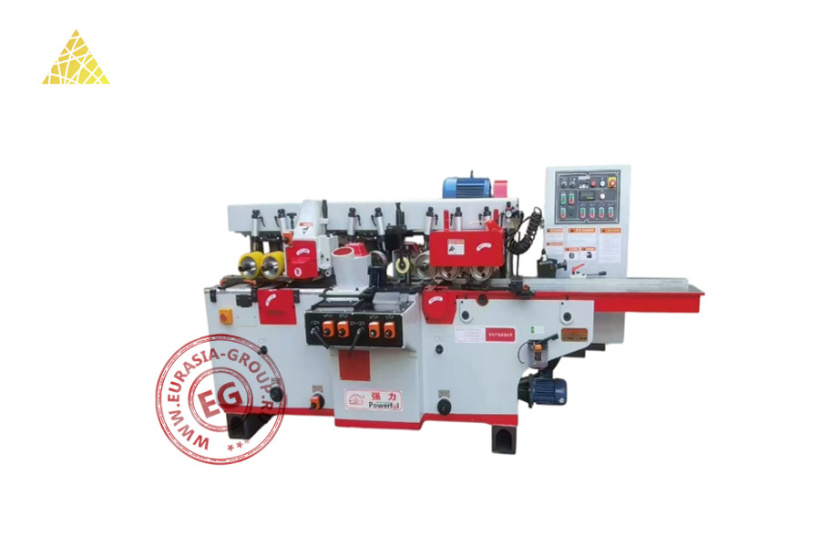

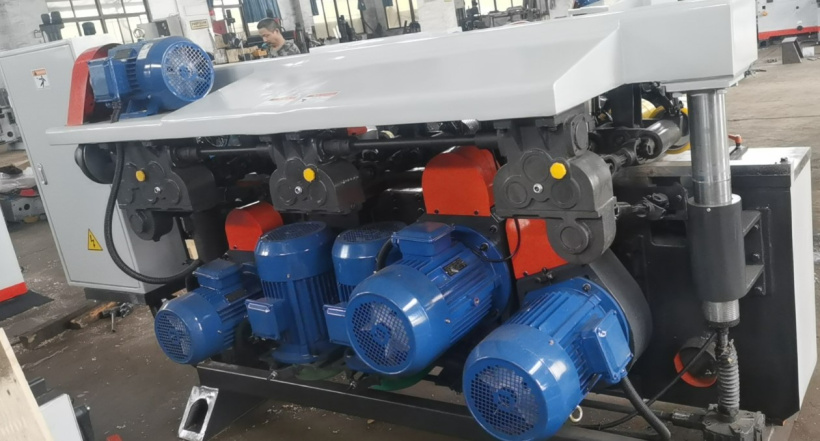

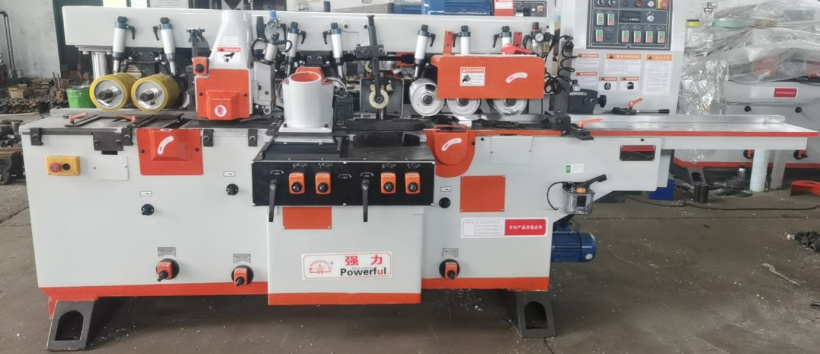

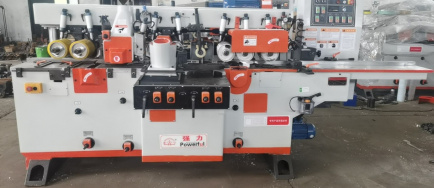

Четырехсторонний продольно-фрезерный станок MB5023ER представляет собой промышленное оборудование для комплексной обработки деревянных заготовок. Конструкция станка включает литую станину, которая обеспечивает устойчивость и минимизирует вибрации во время работы. Станок оснащен несколькими обрабатывающими узлами, расположенными последовательно, позволяя за один проход выполнять фрезерование заготовки со всех четырех сторон. Рабочие узлы включают горизонтальные и вертикальные шпиндели с режущими инструментами. В станке есть несколько электродвигателей, приводящих в движение шпиндельные узлы.
Подача материала осуществляется при помощи механизированного транспортера с роликами. Основные рабочие узлы включают нижний, верхний и боковые фрезерные модули, каждый из которых имеет отдельный привод. Пульт управления с панелью содержит органы регулировки и контроля рабочих параметров. На боковой части станка расположены регулировочные маховики и рычаги для настройки положения фрезерных головок. Технологический процесс обработки начинается с подачи заготовки в зону резания, где последовательно выполняется калибровка по толщине, фрезерование верхней и нижней плоскостей, а затем обработка боковых поверхностей. Многошпиндельная система обеспечивает формирование сложных профилей, включая шпунты, четверти, пазы и фаски.
Фрезерование на данном оборудовании характеризуется высоким качеством получаемой поверхности и точным соблюдением заданных размеров. Станок имеет модульную конструкцию, упрощающую обслуживание и замену рабочих узлов. Среди технических особенностей - наличие пневматических прижимов для надежной фиксации заготовки в процессе обработки.
| Модель | MB5023ER | |
| Количество шпинделей (шт.) | 5 | |
| Наименьшая длина реза (непрерывная подача) (мм) | 550 | |
|
Максимальная/минимальная ширина строгания (внешний диаметр инструмента 120 мм) (мм) |
230 / 20 | |
|
Максимальная/минимальная толщина строгания (внешний диаметр инструмента 120 мм) (мм) |
160 / 10 | |
| Максимальный диапазон подъема переднего верстака (мм) | 5 | |
| Максимальное перемещение направляющей пластины переднего верстака (мм) | 5 | |
| Диаметр подающего колеса (мм) | 140 | |
| Скорость подачи (м/мин) | 5 – 30 | |
| Частота вращения ножевого вала (об/мин) | 6000 | |
| Перемещение оси нижнего ножа вперед и назад (мм) | 10 | |
| Диаметр переднего вала нижнего лезвия (мм) | 40 | |
| Перемещение левой и правой вертикальных осей ножа вверх и вниз (мм) | 20 | |
| Диаметры левого и правого вертикальных валов ножа (мм) | 40 | |
| Перемещение верхнего вала ножа вперед и назад (мм) | 20 | |
| Диаметр верхнего вала ножа (мм) | 40 | |
| Максимальный диаметр вращения вала верхнего лезвия режущего инструмента (мм) | 145 | |
| Диаметр переднего нижнего вала ножа (мм) | 120 | |
| Диаметр левого и правого вертикального ножевого вала (мм) | 145 | |
| Давление (МПа) | 0,25 – 0,3 | |
| Мощность (кВт) | Верхний ножевой вал | 7,5 |
| Нижний ножевой вал | 4 | |
| Левый/правый вертикальный ножевой вал | 5,5 | |
| Вторая ось ножа | 5,5 | |
| Двигатель подачи | 3,0 | |
| Подъемный двигатель | 0,75 | |
| Общая мощность станка | 31,75 | |
| Габаритные размеры (мм) | 3300х1600х1500 | |
| Вес (кг) | 2600 | |
