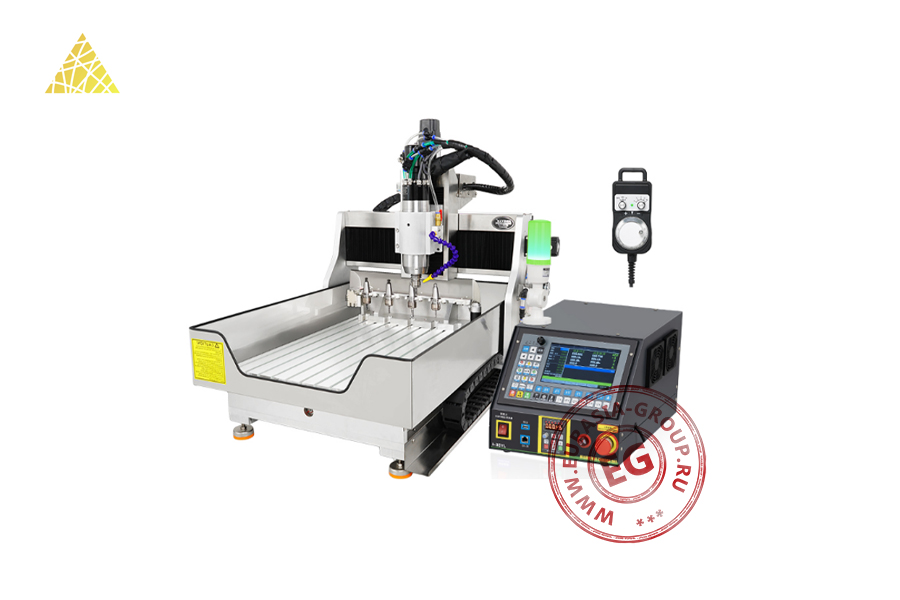

Фрезерно-гравировальный станок с ЧПУ ATC4060F представляет собой высокоточное оборудование для автоматизированной механической обработки различных материалов методом фрезерования и гравирования. Станок оснащен системой числового программного управления, обеспечивающей выполнение сложных траекторий обработки.
Портальная компоновка включает подвижный портал с установленным на нем шпиндельным узлом. Система линейных направляющих и шарико-винтовых передач обеспечивает плавность хода и точность позиционирования по всем координатным осям. Система охлаждения шпинделя поддерживает стабильный температурный режим при длительной работе. Рабочий стол оснащен Т-образными пазами для крепления заготовок и приспособлений. Вакуумная система фиксации позволяет надежно закреплять листовые материалы различной толщины без механических зажимов.
Фрезерно-гравировальный станок с ЧПУ ATC4060F способен обрабатывать широкий спектр материалов: дерево различных пород, акриловое стекло, эпоксидную смолу, углеродное волокно, алюминиевые сплавы, различные виды пластиков и композитные материалы. Шпиндельный узел высокочастотного типа обеспечивает широкий диапазон скоростей вращения, адаптированный под различные материалы и типы инструментов.
| Модель | ATC4060F | ||
| Материалы для обработки | Дерево, акрил, эпоксидная смола, углеродное волокно, алюминиевый сплав, пластик и т.д. | ||
| Скорость подачи (мм/мин) | ≤6000 | ||
| Высота подачи (мм) | 150 | ||
| Шпиндель | Тип | Постоянный крутящий момент, пневматическая смена инструмента | |
| Охлаждение | Водяное циркуляционное | ||
| Скорость вращения (об/мин) | ≤ 24 000 | ||
| Направление вращения | По часовой стрелке | ||
| Мощность (Вт) | 2200 | ||
| Точность позиционирования (мм) | 0,01 | ||
| Направляющие | Линейные HGH-15 | ||
| ШВП | Высокоточные 1605 | ||
| Концевой выключатель | Фотоэлектрический ограничитель | ||
| Система управления | JYSE4 | ||
| Система смазки | Ручная | ||
| Подсветка | Светодиодная | ||
| Промышленный источник питания | Производитель | Mingwei Power | |
| Напряжение (В) | 24 | ||
| Ток (А) | 10 | ||
| Преобразователь частоты | Danflex DFL (векторный тип) | ||
| Диаметр установки инструмента (мм) | 1-13, ISO20-ER20 | ||
| Магазин для инструментов | Линейный, 5 позиций | ||
| Система управления | JYSE4 | ||
| Поддерживаемые форматы | NC, TAP, TXT, G-код | ||
| Способ выравнивания ножа | Автоматический | ||
| Материал корпуса | Алюминий | ||
| Электропитание (В/Гц) | 220 переменного тока / 50-60 | ||
| Четырехосевое расширение | Поддержка оси A | ||
| Привод двигателя | CL507 | ||
| Двигатель | Модель | 57CME23 | |
| Тип | С замкнутым контуром | ||
| Крутящийся момент (Н·м) | 2,2 | ||
| Ток (А) | 4,2 | ||
| Рабочая зона (Y х X х Z) (мм) | 500 х 400 х 120 | ||
| Размер стола (мм) | 800 х 480 | ||
| Грузоподъемность рабочего стола (кг) | 50 | ||
| Габаритные размеры станины (мм) | 970 х 730 х 800 | ||
| Габаритные размеры блока управления (мм) | 420 х 310 х 250 | ||
| Вес (кг) | 145 | ||
