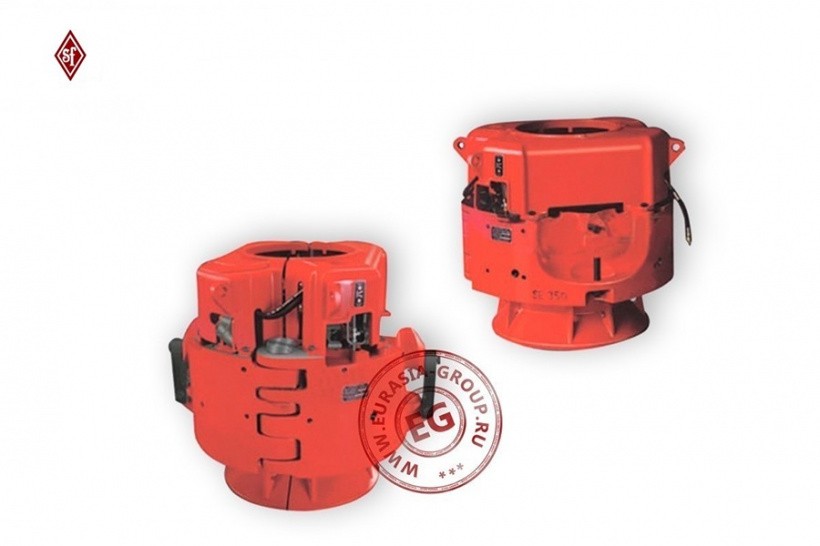

Спайдер для обсадных труб (Трубный элеватор)

Трубный спайдер-элеватор – это вспомогательное, но технологически необходимое механическое трубозахватное средство цикличного действия из списка бурового оборудования, применяемого на промышленных разработках месторождений полезных ископаемых. Его непосредственная задача заключается в автоматизации операций зажима, удержания, центрирования и освобождения обсадных труб при спускоподъёмных работах.

Спайдер для обсадных труб (Трубный элеватор) производится в соответствии с отраслевым стандартом API SPEC 8С ISO9001:2008, GB/T 28001-2001 и GB/T 24001-2004-ISO14001:2004. При этом изготавливаются две модификации с заявленной грузоподъёмностью до 350т и до 500 т, соответственно, первый вариант характеризуется нагрузкой до 3150 кг, а второй – до 4500 кг. В типовую конструкцию включены: корпус изготовлен способом точного литья; дверь; ось; щит; упрочненные сменные плашки или вкладыши; направляющие; кожух; воронка; кольцо направляющее; запорный механизм; фиксатор; рычаг; вилка; кулачки (клинья) изготовлены способом точного литья. На внутреннем диаметре изделия предусмотрены косые канавки, по которым перемещаются клиновые сегменты. При спуске клиньевой подвески выполняется зажим стенок трубы, а при подъёме, соответственно, освобождение. При помощи смены плашек и кулачков можно работать с различными диаметрами труб в рамках заявленных характеристик. Особенностью устройства является возможность применять его и как спайдер, и как элеватор, при этом в первом случае на корпус устанавливается плита, а во втором – воронка.

Спайдеры-элеваторы для обсадных труб на заводе-изготовителе проходят ряд испытаний на превышающих пределах, выводы которых гарантируют их длительную работу даже в экстремальных промышленных условиях. Сохранность инструмента при транспортировке обеспечивает крепкая деревянная тара с внутренней смягчающей прослойкой. Обязательно поставка сопровождается пакетом технической и сертификационной документации.
