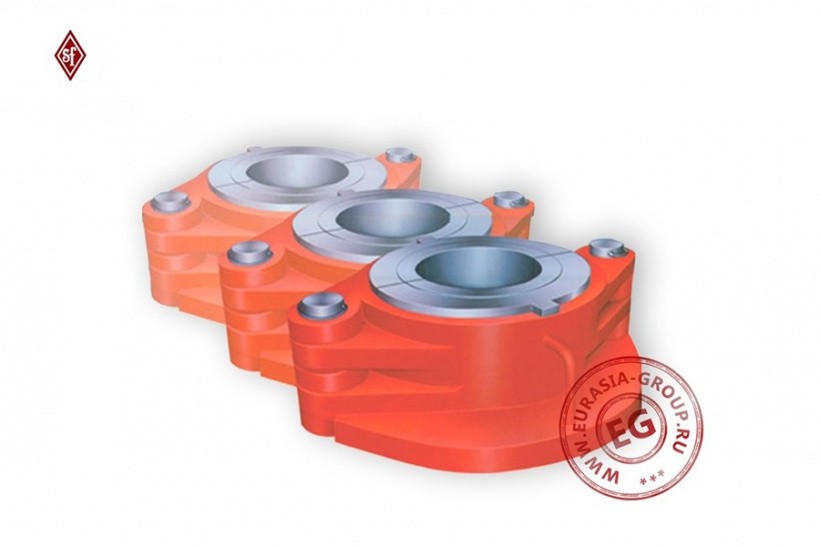

Шарнирный спайдер для обсадных труб

Шарнирный спайдер представляет собой мощный механический инструмент цикличного действия из списка вспомогательного трубозахватного бурового оборудования, применяемого на промышленных разработках месторождений полезных ископаемых. Он непосредственно предназначен для автоматизации операций зажима, удержания, центрирования и освобождения обсадных труб при спускоподъёмных работах.

Спайдер шарнирного типа производится в соответствии с отраслевым стандартом API SPEC 7K по технологии компании Varco, в двух модификациях с грузоподъемностью до 200т и до 500 т. Соответственно, первый вариант характеризуется нагрузкой до 1800 кг, а второй – до 4500 кг. Изделия позволяют работать с обсадными трубами 185/8-20 дюймов без вставных чаш, а если же таковые применять, то возможности расширяются. В частности, доступны три размера вставных чаш по отдельности или в комбинации:

• чаша 6114/6126 может работать с 9 5/8 и 10 3/4 дюйма;
• чаша 6126 может работать с 11 3/4 и 13 3/8 дюйма;
• чаша Bowl 6127 может обрабатывать 16 дюйма.

Изделие может крепиться на роторной столе, на замещающей стол платформе, или же иным способом с помощью имеющихся вспомогательных средств. Ручные плашки захвата и вставки выскальзывания сделаны из высокомарочной стали сплава, поверхность которой химически обработана для улучшения твёрдости и противодействия коррозийным процессам. Втулки спайдера для работы с 9" OD и больше оборудованы сферическим диаметром и коническим отверстием. Все втулки спайдеров для работы с 8 5/8" OD корпуса и меньше имеют коническое отверстие соразмерное такому же, как стандарт ротора. По дополнительной договоренности завод-изготовитель проектирует и изготавливает специальные вставки согласно требований клиента.

Шарнирный спайдер для обсадных труб на заводе-изготовителе проходят ряд испытаний на превышающих пределах, выводы которых гарантируют их длительную работу даже в экстремальных промышленных условиях. Сохранность инструмента при транспортировке обеспечивает крепкая деревянная тара с внутренней смягчающей прослойкой. Обязательно поставка сопровождается пакетом технической и сертификационной документации.
