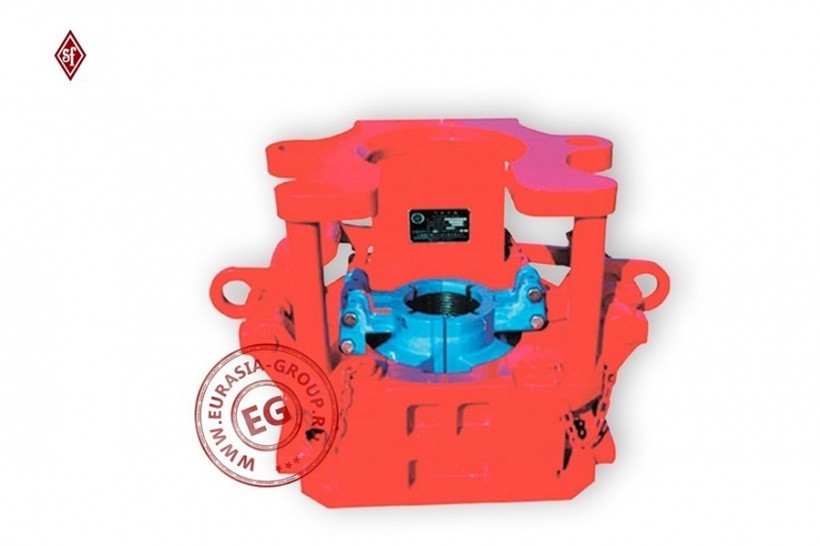

Пневматический спайдер Е

Пневматические спайдеры E – это эффективное технологически важное универсальное мощное механическое устройство периодического действия из перечня вспомогательного трубозахватного бурового оборудования. Изделие эксплуатируется на нефтяных месторождениях с целью автоматизации операций по зажиму, удержанию, центрированию и освобождению бурильных труб, НКТ или обсадных труб при непосредственном бурении или ремонте скважин.

Спайдер пневматического типа E поставляется клиенту в разобранном виде, однако его сборка не занимает длительного времени, так как вкладыш и другие элементы конструкции фиксируются с помощью болтов и клиньев. Так же несложно осуществить замену изношенного вкладыша, тем более, что все вкладыши имеют смазываемые соединения. В общей структуре изделие устанавливается в роторе, может приводится в действие, как пневматическим приводом от пневматической системы подъемной установки, так и ручным управлением. Ручная задвижка необходима для надёжной фиксации трубы на заданном участке. Предохранительное устройство предотвращает несанкционированное выскальзывание трубы. Внутренний диаметр оборудован косыми канавками для перемещения клиновых сегментов. Зажим стенок трубы производится при спуске клиньевой подвески, а при её подъёме, соответственно, осуществляется освобождение. При этом задействуются пневматический цилиндр и специальная вилка. Конструкция изготавливается из обработанного закалкой стального сплава, что значительно продлевает срок эксплуатации.

Каждый пневматический спайдер соответствует отраслевому стандарту со спецификацией API SPEC 7K. На заводе-изготовители изделие в обязательном порядке тестируется на пределах, превышающих заявленные в характеристиках. Поставка сопровождается пакетом технической литературы и сертификатом.
