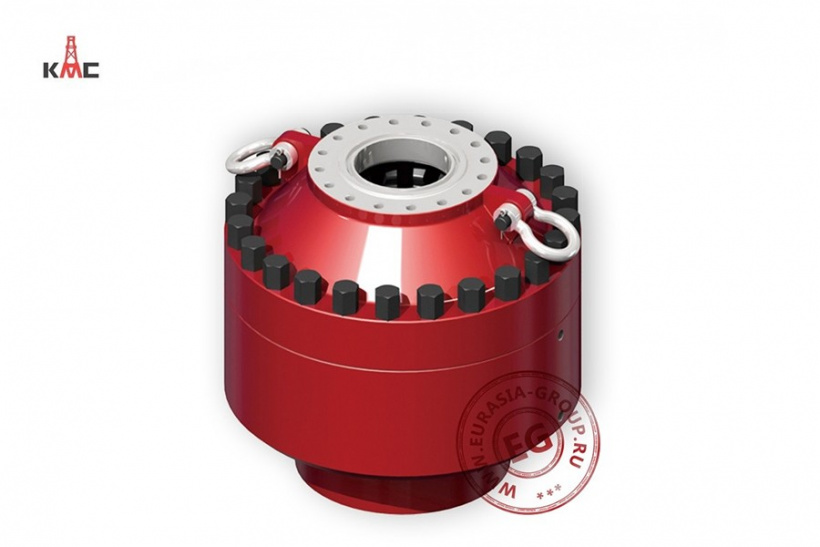

Кольцевые превенторы

Кольцевые превенторы представляют собой обязательные вспомогательные гидромеханические устройства из категории противовыбросового бурового оборудования, которые задействуются с целью герметизации устья скважины при обеспечении общей безопасности процесса бурения.

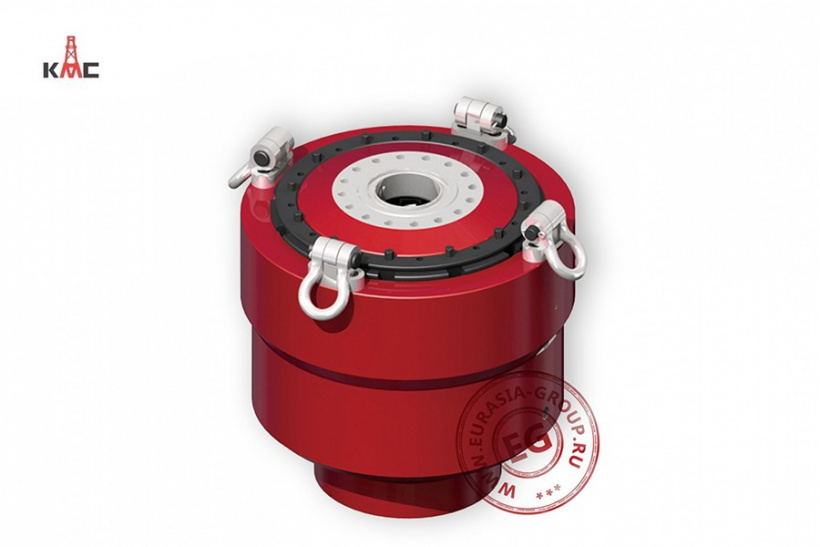

Превентор универсальный кольцевой имеет следующую комплектацию:

• литой стальной корпус цилиндрической формы, с уступами;
• четыре (две) проушины, закрепленные на верхней плоскости обшивки корпуса, предназначены для захвата стропами при перемещении изделия;
• фланец и шпильки служат для опоры и крепления корпуса превентора;
• полый ступенчатый поршень;
• манжета для уплотнения, выполненная из металла с резиновым покрытием, имеет конусообразный вид и отверстие по оси;
• втулка предохранительная;
• крышка изделия имеет сквозное отверстие и резьбу, обеспечивающую соединение с корпусом превентора;
• болт стопорного назначения обеспечивает затягивания манжеты с крышкой;
• кольца металлические для уплотнения;
• трубные каналы с механизмом гидравлического управления;
• клапан регулирующий выполняет функцию нагнетания рабочей жидкости в гидравлической системе до требуемого уровня;
• устранение течи масла обеспечивают самоуплотняющиеся манжеты.

Кольцевой противовыбросовый превентор функционирует независимо от наличия или отсутствия в канале скважины подвешенной колонны из труб, при этом, обеспечивая должную герметичность, даёт возможность проворачивать бурильную колонну и протаскивать трубы с муфтами и бурильными замками.
Конструкция превентора образует внутри две гидравлические камеры, которые изолированы с помощью манжет. Камера А (условно) является распорной и выполняет функцию открывания превентора, а камера Б, соответственно, являет запорной и необходима для его запирания. При нагнетании масла, подаваемого в камеру Б из каналов механизма гидравлического управления, поршень перемещается вверх, двигая кольцевой уплотнитель, который герметизирует устье скважины.
