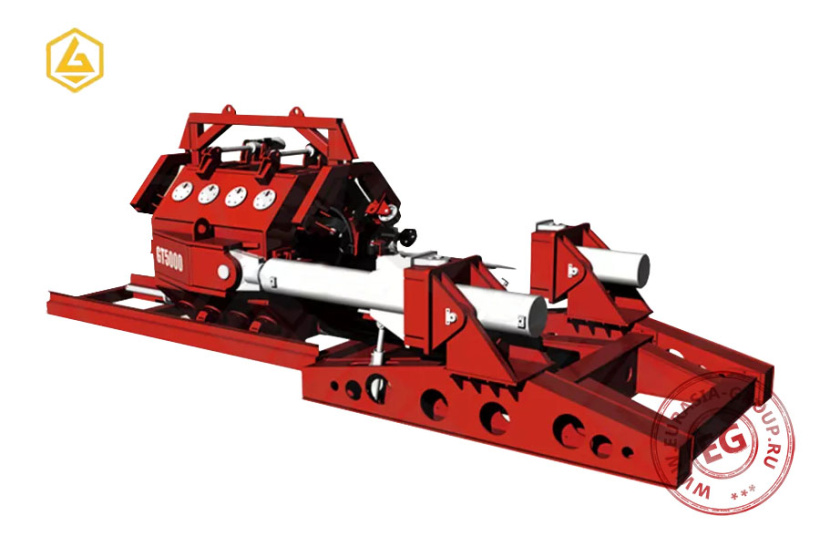

Доталкиватель труб GT5000 – это вспомогательное подруливающее устройство, которое используется в технологии горизонтально-направленного бурения (ГНБ), и подходит для труб диаметром от 20 до 48 дюймов. Оно устанавливается в точке выхода при подземных буровых работах для добавления силы толкания к тяговому усилию буровой установки ГНБ. Также это устройство может использоваться для подталкивания на берег при морских проектах и в качестве спасательного инструмента для трубопроводов, застрявших в сложных геологических условиях.
Подруливающее устройство для труб GT5000 включает в себя силовую систему, систему тяги и гидравлическую систему. Машина использует гидравлическую трансмиссию для работы машины, в качестве источника энергии использует дизельный двигатель. Конструкция модульная, и при разборке с целью транспортировки на новое место, изделие делится на станину, электростанцию и рабочую кабину. Электрическое управление делает эксплуатацию простой и удобной.
Метод «прямой трубы» тоже использует такое оборудование, и часто может быть выбран для проектов, чтобы смягчить геотехнические проблемы и проблемы маршрутизации, а также особые экологические и культурные особенности. Машина доталкивания труб GT5000 своим зажимным узлом захватывает трубу и проталкивает всю секцию в скважину одновременно с выемкой грунта. Система зажима специально разработана таким образом, чтобы не повредить покрытие. В отличие от ГНБ, прямая труба представляет собой однопроходную установку, в которой используется микротоннелирование и толкающий узел для одновременной непосредственной установки предварительно изготовленной товарной трубы в вырытую скважину.
| Модель | GT5000 (A) |
| Мощность двигателя (кВт) | 264 |
| Максимальная толкающая сила (кН) | 5080 |
| Максимальная сила затягивания (кН) | 3516 |
| Ход тяги и подачи (м) | 3 |
| Диаметр прокладываемого трубопровода (дюйм) | 24-48 |
| Марка двигателя | Cummins |
| Максимальная скорость подачи (м/мин) | 2.7 |
| Максимальна скорость тяги (м/мин) | 3.9 |
| Рабочий угол (°) | -15 - 5 |
| Габаритные размеры (мм) | 9597 x 3825 x 3332 |
| Модель | GT5000 (B) |
| Мощность двигателя (кВт) | 264 |
| Диаметр прокладываемого трубопровода (дюйм) | 20~56 |
| Максимальная сила вдавливания (кН)(МПа) | 5120 |
| Максимальная сила затягивания (кН)(МПа) | 5200 |
| Скорость подачи с максимальной загрузкой (м/мин) | 2.4 |
| Максимальная скорость замены без нагрузки (при подачи) (м/мин) | 4.4 |
| Марка двигателя | Cummins |
| Рабочий угол (°) | 0~15 |
| Расстояние при максимальной толкающей силы (м) | 5. 2 |
| Скорость тяги с максимальной нагрузкой (м/мин) | 2.4 |
| Максимальна скорость замены без нагрузки (при тяги) (м/мин) | 5.9 |
| Габаритные размеры (мм) | 14200 x 4335 x 3820 |
| Габариты зажимного инструмента (мм) | 2060 x 3320 x 2808 |
| Вес зажимных инструментов (кг) | 30500 |
| Вес (кг) | 72000 |
