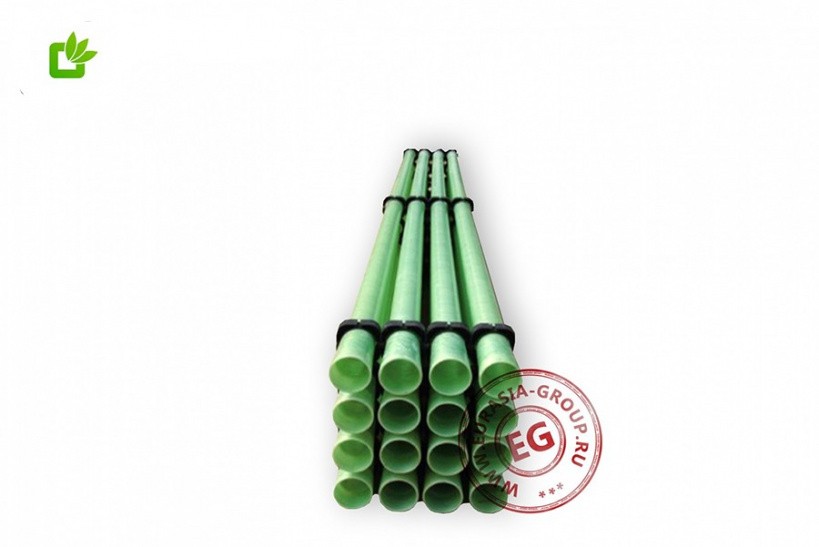

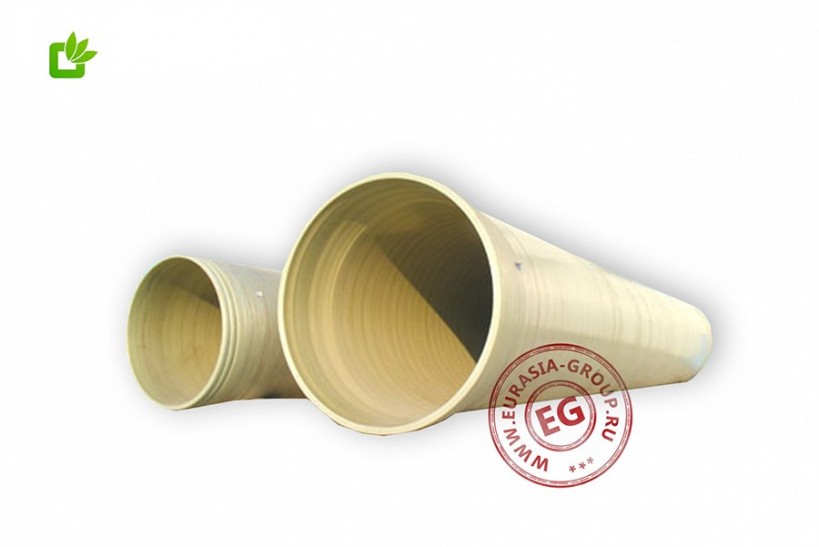

Стекловолоконные трубы – это пластиковые трубы, армированные стекловолокном, которые в настоящее время считаются исключительно выгодными в горнодобывающей и других направлениях промышленности, где требуются высокоэластичные материалы, чтобы выдерживать используемые коррозионные химические вещества и суровые условия окружающей среды, возникающие в процессе добычи полезных ископаемых или на предприятиях по обработке металлов.
Трубы из стекловолокна представляет собой пластмассу, армированную стекловолокном, которая создается путем сплетения отдельных нитей тонкого стекловолокна в гибкую ткань, которую затем помещают в форму и смешивают со смолой. Далее этот процесс повторяется для создания множества слоев из стекловолокна и смолы, которые затем становятся высокоэффективным материалом исключительной прочности и универсальности. Смола, наиболее часто используемая в стеклопластике, представляет собой ненасыщенные полиэфиры, растворенные в стироле. Полиэфиры могут быть адаптированы к конкретным отраслевым требованиям.
Стеклопластиковые трубы не требуют технического обслуживания и рассчитаны на срок службы около 50 лет. Благодаря своей прочности, долговечности и неагрессивным свойствам трубопроводные системы из стеклопластика имеют более длительный срок службы по сравнению с различными конструкционными материалами, что делает их чрезвычайно экономичными в долгосрочной перспективе. Кроме того, пластмассовые трубы, армированные стекловолокном, значительно дешевле, чем трубы, изготовленные из таких материалов, как нержавеющая сталь или более уникальных материалов, которые требуются в металлургической обрабатывающей промышленности. Этот материал прочнее стали и листового металла, обладает высокой устойчивостью к экстремальным условиям окружающей среды, к ультрафиолетовому излучению, экстремальным температурам, соленому воздуху и различным химическим веществам, включая большинство кислот.
|
Диаметр трубы (мм) |
L (мм) |
A (мм) |
Давление 0.6 Мпа | Давление 1 Мпа | Давление 1.6 Мпа |
| TH(мм) | TH(мм) | TH(мм) | |||
| 10 | 1800 | 1500 | 4.6 | 4.6 | 4.6 |
| 15 | 1800 | 1500 | 4.6 | 4.6 | 4.6 |
| 20 | 1800 | 1500 | 4.6 | 4.6 | 4.6 |
| 25 | 1800 | 1500 | 4.6 | 4.6 | 4.6 |
| 32 | 1800 | 1500 | 46 | 4.6 | 4.6 |
| 40 | 1800 | 1500 | 4.6 | 4.6 | 4.6 |
| 50 | 600 | 2000 | 4.6 | 4.6 | 4.6 |
| 65 | 600 | 2000 | 4.6 | 4.6 | 4.6 |
| 80 | 600 | 2000 | 4.6 | 4.6 | 4.6 |
| 100 | 600 | 2000 | 4.6 | 4.6 | 4.6 |
| 125 | 6000 | 3000 | 4.6 | 4.6 | 5.9 |
| 150 | 600 | 3000 | 4.6 | 4.6 | 5.9 |
| 200 | 12000 | 3000 | 4.6 | 5.9 | 7.2 |
| 250 | 12000 | 4000 | 4.6 | 5.9 | 8.5 |
| 300 | 12000 | 4000 | 5.9 | 7.2 | 9.8 |
| 350 | 12000 | 4000 | 5.9 | 8.5 | 11.1 |
| 400 | 12000 | 4000 | 5.9 | 8.5 | 12.4 |
| 450 | 12000 | 4000 | 7.2 | 9.8 | 13.7 |
| 500 | 12000 | 4000 | 7.2 | 9.8 | 15.0 |
| 600 | 12000 | 6000 | 8.5 | 12.4 | 17.6 |
| 700 | 12000 | 6000 | 9.8 | 13.7. | 20.2 |
| 800 | 12000 | 6000 | 9.8 | 15.0 | 22.8 |
| 900 | 12000 | 6000 | 11.1 | 16.3 | 25.4 |
| 1000 | 12000 | 6000 | 12.4 | 17.3 | 28.0 |
| 1200 | 12000 | 6000 | 13.7 | - | - |
| 1400 | 12000 | 6000 | 16.3 | - | - |
| 1500 | 12000 | 6000 | 16.3 | - | - |
| 1600 | 12000 | 6000 | 17.6 | - | - |
| 1800 | 12000 | 6000 | 18.9 | - | - |
| 2000 | 12000 | 6000 | 21.5 | - | - |
| 2100 | 12000 | 6000 | 22.8 | - | - |
| 2200 | 12000 | 6000 | 24.1 | - | - |
| 2400 | 12000 | 6000 | 25.4 | - | - |
| 2600 | 12000 | 6000 | 26.7 | - | - |
| 3000 | 12000 | 6000 | 30.6 | - | - |
| 3300 | 12000 | 6000 | 33.2 | - | - |
| 3600 | 12000 | 6000 | 35.8 | - | - |
| 4000 | 12000 | 6000 | 39.7 | - | - |
