Сфера применения
Сохранение технологической температуры или предохранение от замерзания.
Нагревающий саморегулирующийся кабель используется для оборудования и емкостей в системах металлического и неметаллического трубопровода. Выход количества тепла, подаваемый нагревающим кабелем для предохранения от замерзания или поддержания технологической температуры, меняется вслед за изменениями температуры в трубах и в окружающей среде. При увеличении потерь тепла в процессе поддержания температуры (снижение температуры окружающей среды), выход количества тепла нагревающего кабеля увеличится. Соответственно наоборот, когда потери тепла сократятся (повышение температуры окружающей среды или циркуляция технологической среды), нагревающий кабель уменьшит выход тепла.
Возможно использование в зонах с обычными условиями, в зонах 1, 2 класса взрывоопасности и в коррозийных зонах.
Описание модели
□ □\XW- □ - □
1 2 3 4
- 1. □ F – экранированный защитный слой; антикоррозийная защитная оболочка
- D – низкотемпературный кабель, Z – среднетемпературный кабель, G – высокотемпературный кабель
- □ - Номинальная мощность
- □ - Номинальное напряжение

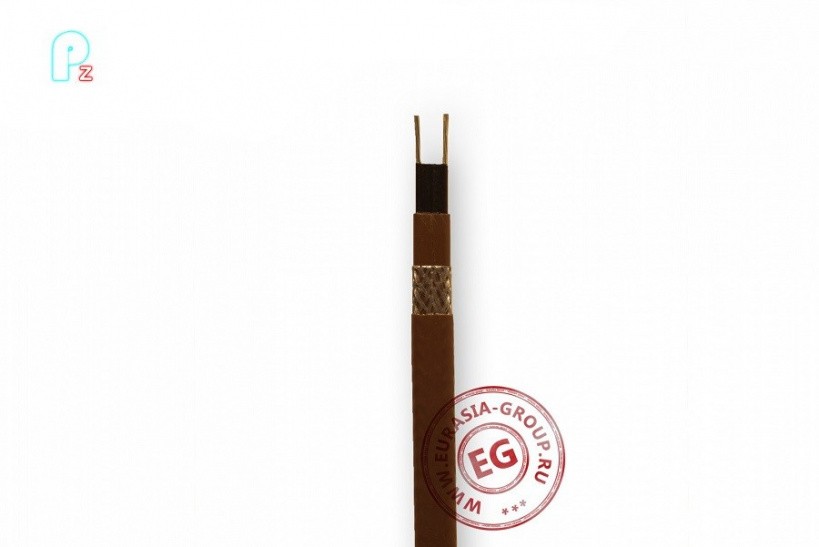

Структура
- Луженомедная или никелированная медная шина
- Внутренний слой стержня излучающего тепло (не содержащий и содержащий фтор РТС проводящая пластмасса)
- Изоляционный слой внутренней оболочки
- Плетеная защитная оболочка (экран)
- Усиленная внешняя оболочка
Опционально
Защитная огнеупорная полиэтиленовая оболочка 3,5 используется в неорганической среде вместо защитной фторопластовой оболочки, используемой для органических химических веществ, и в коррозийной среде.
| Название | Модель | Номинальная мощность (Вт/м, 10°C) | Максимальная поддерживаемая температура (°C) |
Максимальная термостойкость (°C) |
Максимальная температура поверхности (°C) | Минимальная температура установки (°C) | Максимальная используемая длина при номинальном напряжении (м) | |||
| 6-12В | 24-50В | 50-110В | 220-600В | |||||||
| Среднетемпературный обычный нагревающий кабель | ZXW | 15-45 | ≤105 | 135 | ≤110 | -40 | 20 | 50 | 100 | 100 |
| Среднетемпературный узкий нагревающий кабель | ZXZW | 15-45 | ≤105 | 135 | ≤110 | -40 | 10 | 20 | 50 | 50 |
| Среднетемпературный широкий нагревающий кабель | ZXКW | 15-45 | ≤105 | 135 | ≤110 | -40 | 20 | 50 | 100 | 150 |
Характеристики:
- Рабочая температура: мин. -40°C. Примечание: если будет происходить кратковременное превышение максимальной термостойкости, следует проводить работу в соответствии с проектными условиями для особых ситуаций.
- Термическая устойчивость: при включении-выключении 1000 раз, 22 дня подряд, теплотворность нагревающей линии поддерживается свыше 90% (при РТС с содержанием фтора - свыше 95%).
- Радиус изгиба: при температуре 20°C, 13 мм, при температуре -30°C, 35 мм.
- Сопротивление изоляции: при температуре окружающей среды 75°C, используется мегомметр 2500VDC, испытания 1 минута, мин. значение сопротивления изоляции (между проводящей линией и экранирующим слоем) 100МΩ.
- Рабочее напряжение: 6, 12, 24, 36, 48, 110, 220, 380, 600В (переменный и постоянный ток)
- Выходная мощность при 10°C: 10, 15, 25, 35, 45, 55, 65, 75 Вт/м.
