Этикетировочные машины – типы, назначение, рекомендации при выборе
Любой товар продаётся с этикеткой. Это наклейка с информационной надписью или символами, которые отображаются на продуктах и упаковках. Она предоставляет потребителю важную информацию о товаре, такую как: название, кем произведено, срок годности, инструкция использования, состав и другие особенности. Этикетки имеют важное значение для соответствия стандартам безопасности, а также для соблюдения законодательства в отношении рекламы и распространения товаров. Наклеивать вручную информационные ярлыки, в среднесерийном и крупносерийном производстве, – времяёмкий процесс. А это непозволительно долго. Поэтому на помощь предпринимателям приходят этикетировочные машины (этикетировщики).
Этикетка – важнейший дизайнерский и информационный элемент упаковки, от качества её нанесения зависят результаты последующих продаж.
Что такое этикетировщик?

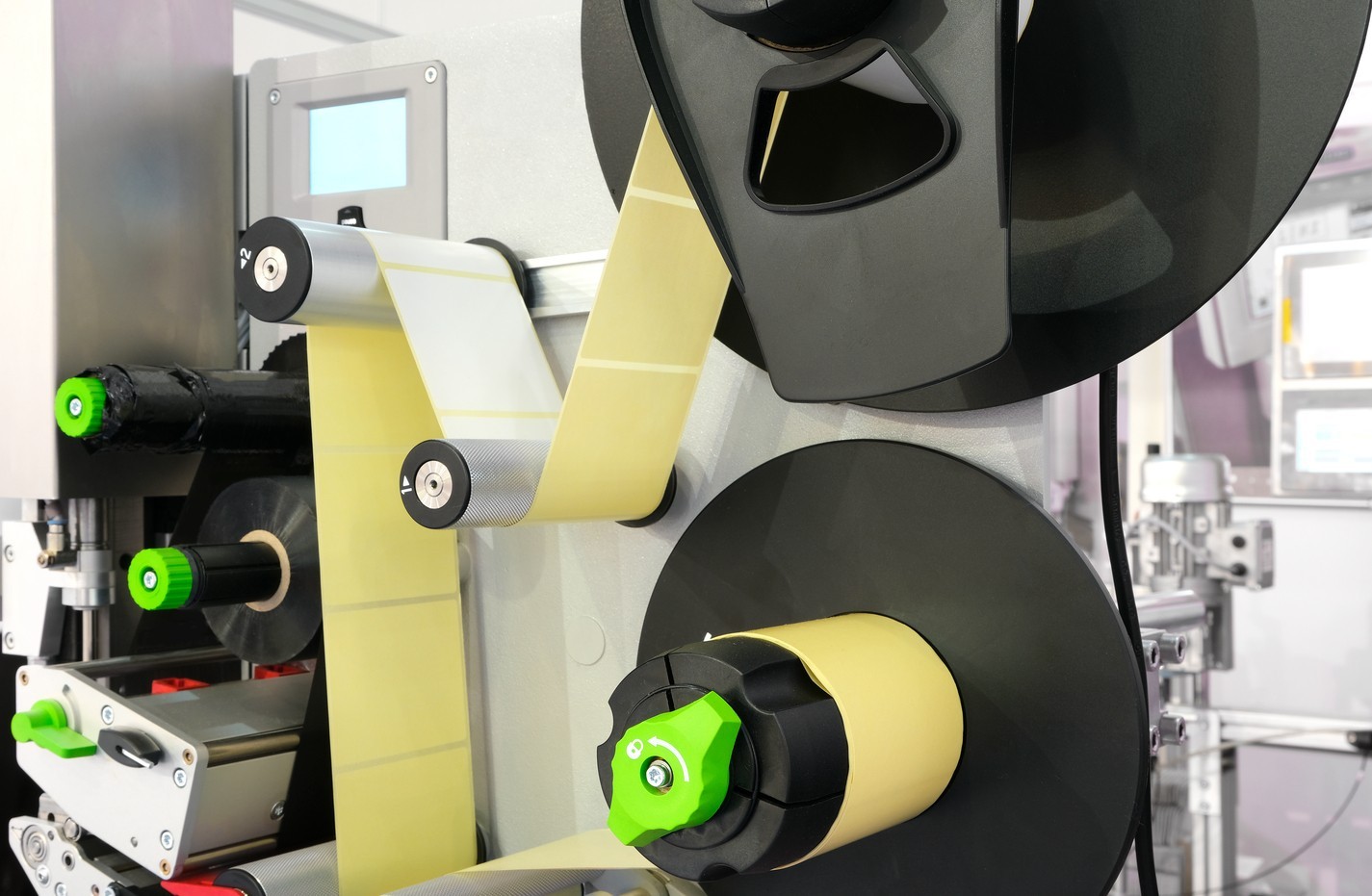

Этикетировочная машина – это промышленное устройство, используемое для нанесения этикеток на различные продукты и упаковки. В зависимости от степени механизации и автоматизации, этикетировщики могут работать в ручном, полуавтоматическом или автоматическом режиме. По характеру перемещения тары они делятся на 2 вида:
- карусельный;
- линейный.
Карусельные этикетировочные машины характеризуются невысокой производительностью, но обеспечивают высокое качество наклеивания одной или нескольких этикеток. Линейный вид предназначен для наклеивания этикеток методом накатки. Поэтому в большинстве случаев линейные этикетировщики оснащаются станциями и оснасткой для наклеивания самоклеящихся этикеток.
Назначение
Этикетировочные машины используются для автоматического и точного нанесения этикеток на различные упаковочные продукты, например, на стеклянные бутылки, железные банки, картонные коробки, пластиковые флаконы и другие виды тары. Они помогают повысить скорость производства и точность этикетирования, что улучшает качество продукции, экономит время и ресурсы. Эти машины широко применяются в таких сферах, как:
- косметология;
- фармацевтика;
- пищевая промышленность;
- химическая отрасль и многие другие.
Вдобавок этикетировщики помогают защитить бренд от подделок. В качестве основного расходного материала здесь применяются:
- бумага;
- полипропилен;
- ткань, кожа, фактурная фольга.
В зависимости от конструкции этикетировщиков, используются разнообразные технологии крепления ярлыков, включая: клей, термоусадку и другие.
Особенности этикетировочных машин
Высокая скорость печати. Этикетировочные машины могут размещать наклейки на продуктах очень быстро, со скоростью от 30 до 200 штук в минуту.
Гибкость. Этикетировщики могут обрабатывать различные типы и размеры продуктов и наклеек.
Высокая точность и надёжность. Машины работают точно и без сбоев в течение длительных периодов времени.
Автоматизация. Этикетировочные машины могут работать автоматически, без необходимости постоянного контроля операторов.
Простота использования. Машины легки в использовании, не требуют специальных навыков или знаний для работы с ними.
Модульность. Этикетировщики могут настраиваться для выполнения различных функций, например, нанесения даты производства, срока годности, ингредиентов и т. д.
Безопасность. Машины оснащены системой защиты, чтобы предотвратить несчастные случаи и опасные ситуации.
Экономия времени и ресурсов. Использование этикетировочных машин позволяет значительно сократить время и стоимость труда, снизить количество ошибок и улучшить качество продукции.
Типы этикетировочных машин
Ручные установки используются для нанесения наклеек на продукты вручную. Поэтому часто применяются в небольших масштабах производства.
Полуавтоматические машины требуют частичного вмешательства человека для расклеивания этикеток. Они могут быть использованы в небольших и средних масштабах производства.
Автоматические машины предназначены для нанесения этикеток на продукты автоматически. Такой вид оборудования часто встречается в крупном масштабе производства, таком как заводы и фабрики.
Обслуживание этикетировочных машин
Ежедневная эксплуатация этикетировщика без надлежащего обслуживания приводит к преждевременному износу деталей. В результате аппарат может выйти из строя. Поломка повлечёт простой производства, а равно убытки. Чтобы этикетировщик работал бесперебойно и надёжно, рекомендуется проводить ежедневные осмотры и делать плановое сервисное обслуживание:
- Контролировать температуру нагрева редуктора, двигателя, корпусов подшипников.
- Следить за работой двигателя и электрооборудования.
- Ухаживать за приборами воздухоподготовки.
- Проверять чистоту клеевого механизма.
- Смазывать трущиеся детали.
Подшипники качения барабана и клеенаносящего ролика подвержены негативному воздействию повышенных температур. Поэтому для их защиты рекомендуется применять специальные высокотемпературные смазки.
Как выбрать этикетировочную машину?
При выборе этикетировщика обращайте внимание на конструкционные особенности модели и основные технические характеристики. Это позволит подобрать наиболее подходящий аппарат для производственных требований. Вот несколько главных критериев для выбора:
Степень механизации и автоматизации. На рынке широко представлены машины с ручным, полуавтоматическим и автоматическим режимами. В последних двух случаях человек освобождается частично или полностью от непосредственного расклеивания этикеток, что положительно отражается на экономии физической силы.
Скорость производства. Этот технический параметр гарантирует определённое количество этикеток за конкретный промежуток времени. Например, 25–50 штук в минуту на полуавтоматической модели SL-130.
Размер этикеток. Данный параметр позволяет понять, какие этикетки способен наклеивать аппарат: маленькие, средние или крупные.
Расположение этикеток. В зависимости от конструкции машины, этики наклеиваются вертикально, горизонтально, сверху, снизу или сбоку.
Назначение этикетировщика. В зависимости от формы продукции, станкостроители предлагают рынку машины для: бутылок, банок, коробок, флаконов, труб, бумажных втулок, листов, брусков и других товаров.
Обзор оборудования
Небольшой обзор этикетировщиков с главными техническими характеристиками, их назначением, возможностями, функциями и внешним видом, – поможет узнать, насколько удобно и эффективно использовать устройство в конкретных условиях, каким образом оно взаимодействует с другими видами оборудования и технологиями, и какие дополнительные функции и опции доступны. Это позволит вам принять правильное решение в соответствии с производственными требованиями.
Полуавтоматический станок для нанесения этикеток на круглую тару LH-L04
Станок LH-L04 – это полуавтоматическое устройство, предназначенное для маркировки бутылок, банок и другой тары с круглой формой различных размеров. Оснащён специальной регулируемой рамой для фиксации маркируемого продукта, системой подачи и нанесения наклеек. Может работать со многими материалами, включая бумагу, пластик, полимерные материалы и т.д. Способен наносить этикетки разной формы и размера, а также маркировать бутылки различными логотипами, штрих-кодами, датами и другой информацией.
Станок имеет компактный размер и лёгкий вес, что позволяет легко перемещать его между производственными линиями. Он прост в использовании и не требует длительной подготовки перед работой. Классифицируется, как надёжное, быстрое и эффективное решение для производства и маркировки круглой тары различного типа и размера. Может использоваться в разных отраслях промышленности, таких как пищевая, фармацевтическая, косметическая и другие.
| Модель | LH-L04 |
| Производительность (шт/мин) | 20 - 45 |
| Напряжение (В) / Частота (Гц) | 220 - 380 / 50 |
| Общая мощность (кВт) | 1 |
| Размер этикеток | По индивидуальному заказу |
| Используемая форма бутылки | Круглая |
| Штрихкодовый принтер | Опционально |
| Точность маркировки (мм) | 0,5 |
| Высота этикетки (мм) | 10 – 150 |
| Давление воздуха (МПа) | 0,4 – 0,6 |
Полуавтоматический этикетировщик для банок и бутылок LT-50D
Полуавтоматическая этикетировочная машина для нанесения этикеток на бутылки или банки. Адресована небольшим промышленным и домашним производствам. Подходит для работы с различными размерами клейкой этикетки, наносимой на все виды круглой тары разных размеров. Модель снискала широкую популярность в питьевой, пищевой и косметической отраслях (соки, лимонады, джемы, варенье, мази и гели).
На машину установлен кодовый принтер чтобы наносить этикетки с датой и номером партии непосредственно во время маркировки. Положение тары регулируется, а складки и пузыри исключаются. Станок может печатать арабские и английские буквы, по запросу – кириллица. Основные части оборудования изготовлены из алюминиевого сплава, поэтому отличаются стабильностью, надёжностью и долговечностью.
Этикетировочная машина LT-50D проста в освоении и повседневном обслуживании. Эксплуатировать её сможет даже студент-практикант.
| Модель | SL-130 |
| Скорость маркировки (шт/мин) | 25 – 50 |
| Точность маркировки (мм) | ± 1 |
| Внутренний диаметр рулона этикеток (мм) | ≥ 75 |
| Максимальный диаметр рулона (мм) | ≤ 250 |
| Подходящий диаметр бутылки (мм) | 20–120 |
| Размер этикетки (мм) | 150 х 230 |
| Мощность (Вт) | 120 |
| Напряжение (В) / Частота (Гц) | 220 (110) / 50 (60) |
| Габаритные размеры (мм) | 650 х 300 х 550 |
| Вес (кг) | 36 |
Устройство наклеивания этикеток на плоские предметы KS-L55
Настольный этикетировщик (аппликатор) представляет собой компактное полуавтоматическое изделие с электропневматическим приводом цикличного действия линейного типа. Разработан для нанесения одинарных информативных самоклеющихся этикеток на поверхность плоских предметов (ящики, коробки, канистры, флаконы и т.п.). Оснащён программируемым управлением.
Материал поступает из разматывающейся бобины через систему натяжения с помощью шагового двигателя. Позиционирование полосы производится с высокой точностью благодаря фотоэлектрическим датчикам. Одним из основных элементов конструкции является вертикальный пневматический пресс, под который помещается обрабатываемая тара. На платформе пресса имеются упорные ограничители, которые можно переставлять под размеры носителя. Расклейка выполняется с деликатным усилием, которое не позволяет деформировать поверхность тары, что особенно важно при работе со стеклом.
| Модель | KS-L55 |
| Длина этикетки (мм) | 6 ~ 120 |
| Ширина этикетки (мм) | 130 |
| Наружный диаметр рулона (мм) | φ240 |
| Внутренний диаметр рулона (мм) | φ76 |
| Производительность (м/мин) | 5,5 ~ 12 |
| Давление (МПа) | 0,6 ~ 0,8 |
| Напряжение (В) / Частота (Гц) | 220 / 50 |
| Мощность (Вт) | 15 |
| Габаритные размеры (мм) | 430 х 340 х 340 |
| Вес (кг) | 45 |
Устройство наклеивания этикеток на плоские предметы KS-60
Машина KS-60 – это малогабаритное полуавтоматическое устройство периодического типа действия с электромеханическим приводом. Предназначена для нанесения этикеток с рекламной информацией на плоскую тару потребительских товаров. Применяется в различных сферах промышленности. Работает от сети 220В и не производит значительного шума.
Станок имеет вид настольной тумбы. Всё оборудование компонуется на основании плоской металлической станины с четырьмя опорными ножками. В верхней части устройства на вал разматывателя устанавливается втулка с лентой этикеток, поток которой принудительно подаётся системой натяжения к месту контакта с объектом. При этом соблюдается высокая точность позиционирования и реза ленты.
Управление осуществляется через пульт электрооборудования. Модель не требует длительного обучения персонала для эксплуатации и ежедневного обслуживания.
| Модель | KS-60 |
| Точность (мм) | ±1 |
| Скорость (резов/минуту) | 40 - 60 |
| Допустимый внешний диаметр объекта (мм) | 10 - 120 |
| Ширина этикетки (мм) | 8 - 150 |
| Внутренний диаметр катушки (мм) | 75 |
| Максимальный внешний диаметр катушки (мм) | 300 |
| Напряжение (В) / Частота (Гц) / Мощность (Вт) | 220 / 50 / 200 |
| Габаритные размеры (мм) | 300 х 200 х 400 |
| Вес (кг) | 25 |
Станок для нанесения этикеток ZY-A01
Модель ZY-A01 – малогабаритный стационарный программируемый электромеханический станок непрерывно-поточного действия. Предназначен для точного и крепкого нанесения штрих-кодов или самоклеющихся этикеток с информативными данными (дата изготовления, срок годности, производитель, номер партии и т.п.) на ровную плоскость тары, такой как, картонные или полимерные коробки, деревянные ящики и прочее. Машина снискала широкую популярность в сфере производства продуктов питания, электроинструмента, лекарств, косметики, бытовой химии и т.п.
В состав станка входят:
- L-образная опорная стойка на ножках-домкратах.
- Механизм выдачи этикеточного рулона.
- Регулируемый вал натяжения полотна.
- Механизм регулировки угла подачи.
- Фотоэлектрический оптический датчик.
- Распределительный модуль с PLC.
Принцип работы: датчик обнаруживает прохождение тары и передаёт импульс в систему управления. Отсюда сигнал поступает на электрооборудование, чтобы задействовать привод двигателя. Тара проходит по конвейеру, соприкасаясь с этикетировочным валиком, и этикетка прокатывается, после чего закрепление ярлыка завершено. Производительность зависит от размеров носителя и вида мотора: шаговый от 40 до 150 шт./мин; сервомотор от 50 до 200 шт./мин.
Этикеровщик ZY-A01 оснащается системой автоматического управления на платформе программируемого логического контроллера Panasonic, с помощью которого полностью синхронизируется работа с общей конвейерной линией или задаются точные исходники автономного режима. Все вводные конкретной программы заносятся в машину с помощью сенсорного экрана Weinview. Это пульт управления на уровне глаз оператора. Интерфейс с подсказками о неисправностях.
| Модель | ZY-А01 |
| Производительность (шт/мин) | 30 – 150 |
| Ширина этикетки (мм) | 20 – 130 |
| Длина этикетки (мм) | 6 – 250 |
| Внутренний диаметр (мм) | φ76 |
| Наружный диаметр (мм) | φ250 |
| Напряжения (В) | 220 |
| Габаритные размеры (мм) | 1100 х 700 х 1450 |
| Вес (кг) | 120 |
Представленное в обзоре оборудование производится в Китае. Это надёжные и качественные машины для коммерческой эксплуатации. Они продаются в десятки стран мира, включая Австралию, ЕС и США.
Заключение
Этикетировочные машины упрощают процесс нанесения этикеток благодаря автоматике или полуавтоматике. Это уменьшает количество времени и усилий, которые требуются для нанесения наклейки вручную. Аппараты обладают точными настройками, что снижает вероятность ошибок и повышает качество нанесения наклеек. Работают без ограничений, сокращают издержки и повышают производительность.
