Бульдозеры XCMG – области применения, устройство, классификация и особенности

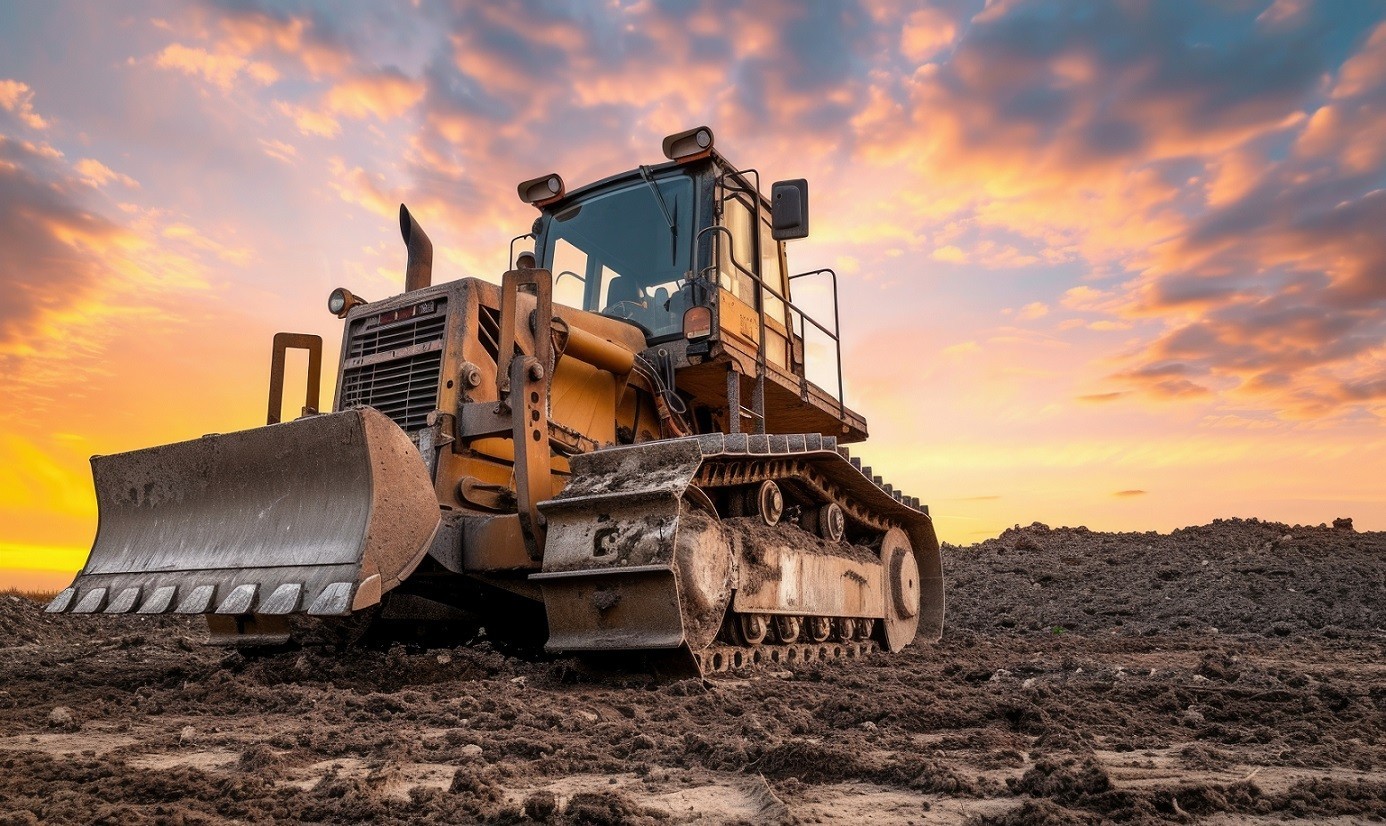

Бульдозер представляет собой инженерное транспортное средство с передним металлическим отвалом (он же ковш или нож). Машина предназначена сгребать и толкать: камни, песок, строительный мусор, бытовые отходы на полигонах и т. д. Чаще всего бульдозеры оснащаются гусеничным шасси. Однако нередко встречается техника на пневматических колёсах. Она более манёвренная и куда деликатнее влияет на грунт или почву.
В некоторых отраслях добывающей и строительной промышленности без бульдозеров невозможно обойтись, поэтому потребительский спрос на них остаётся высоким. В ответ рынок предлагает развёрнутый ассортимент спецтехники с различными характеристиками и разным назначением. Выбрать есть из чего. Мы хотим акцентировать ваше внимание на бульдозерах XCMG. Инженерные машины этого производителя из КНР представляют интерес за счёт высокого качества деталей, долгого эксплуатационного срока и внедрения в конструкцию современных технологий.
Справочно. Гусеничный бульдозер изобретён в 1904 г. американцем Бенджамином Холтом (1849–1920). Бенджамин Холт – основатель корпорации Caterpillar. В свою очередь Caterpillar является партнёром XCMG.
Области применения бульдозеров XCMG
По своей концепции бульдозер относится к категории дорожно-строительных машин. Его основной инструмент – отвал – позволяет использовать технику для выравнивания площадок, накопления сыпучих материалов, устранения препятствий и завалов в процессе строительства дорог. Однако подобная универсальность определила для бульдозера, помимо строительства дорог, другие области применения.
Среди них:
- Промышленное и гражданское строительство.
- Горнодобывающая отрасль.
- Коммунальное хозяйство.
- Сельское хозяйство.
- Лесное хозяйство.
Причём эксплуатация современных машин никак не ограничена погодными условиями. Они могут трудиться с одинаковой эффективностью в жарких регионах или районах Крайнего Севера.
Вот лишь несколько видов работ, которые выполняют бульдозеры:
- срезание грунтов I–IV категории;
- разравнивание грунтов I–IV категории;
- подготовка площадок для строительства или работы спецтехники;
- разработка карьеров и котлованов из щебня, гравия и песка, рытье траншей;
- перемещение сыпучих строительных материалов и минеральных ископаемых на небольшое расстояние.
Широкий набор базовых и дополнительных опций позволяют использовать китайские бульдозеры XCMG для решения обширного круга задач. Вам достаточно лишь выбрать наиболее подходящий тип техники по мощности. Ведь разнообразие моделей и эксплуатационных характеристик определяется назначением бульдозера.
Слово «бульдозер» – это англицизм от bulldozer. Оно в свою очередь образовано в начале 1900-х гг от глагола bulldoze, что означает – «разделка негабаритных крупных кусков породы». Ещё ранее, в 1800-х гг, слово «bulldozing» означало «применение любого рода силы, чтобы преодолеть любые препятствия», т.е. идти напролом.
Устройство бульдозера
Поскольку бульдозер предназначен для тяжёлой работы, его конструкция имеет усиленные части, узлы и детали. Рама оснащается гусеничным или колёсным шасси высокой проходимости. Отвал (нож или ковш) крепится к раме и управляется оператором через гидравлический или электрогидравлический привод. За передвижение машины и тяговое усилие отвечает мощный дизельный двигатель и крепкая трансмиссия. Современная кабина оператора с хорошей обзорностью, оснащена: креслом, приборной панелью и модулем манипуляционных рычагов.
Если говорить об общем конструктиве, то каждый бульдозер состоит из 3-х основных компонентов:
- База (шасси). Как правило от серийного гусеничного или колёсного трактора, тягача или специальное шасси.
- Привод отвала. Гидравлический механизм для подъёма и опускания, поворота, перекоса, наклона инструмента.
- Отвал. Тяжёлая металлическая пластина на фронте трактора для подталкивания песка, грязи, строительного мусора, развалин и др.
Вдобавок машину можно оснастить дополнительным оборудованием, таким как:
- Рыхлители и кирковщики.
- Открылки для отвала.
- Грузовые крюки.
- Опорные лыжи.
- Уширители.
Навесной инструментарий делает бульдозер более функциональным и универсальным видом спецтехники. Допустим, оборудованная машина может выкорчевать пни или извлечь камни из плотного грунта кирковщиком, затем засыпать рытвины с помощью отвала, а далее прорыхлить участок рыхлителем под засев.
Отличительные особенности бульдозеров XCMG
Двигатели Cummins с электронным управлением, непосредственным впрыском топлива и турбонаддувом отличается высоким коэффициентом запаса крутящего момента, отличной энергосбережением и экологичностью, а также высокой мощностью.
Мощная конструкция ходовой части из высокопрочных узлов и деталей для элементарно простого преодоления подъёмов, препятствий и других сложных перепадов рельефа.
Противовес с гидравлическим приведением/отведением гарантирует устойчивость. Он предназначен для защиты машины от опрокидывания в момент работы с большими или тяжёлыми грузами.
Высокая для трактора мобильность, малый радиус разворота и относительно небольшие габариты обеспечивают машине эффективную эксплуатацию на участках и территориях с ограниченным пространством действия.
Кабина с защитой FOPS&ROPS и с функцией избыточного давления гарантирует безопасность, герметичность и низкий уровень шума.
Комфортную работу оператора обеспечивают:
- эргономичные рычаги;
- автономная система отопления;
- отличный обзор рабочего пространства;
- система вентиляции и кондиционирования;
- регулируемое кресло с амортизационным механизмом для погашения вибрации.
Электронные джойстики управления призваны повысить удобное и гибкое управление и включают функцию плавания отвала. Некоторые модели машин оснащаются сенсорным монитором.
Современные технологии и автоматизация многих систем помогают бульдозеру самостоятельно диагностировать работу узлов и агрегатов в режиме настоящего времени, уменьшают расход топлива и оптимизируют подачу смазки. Например, регулируемая по нагрузке гидравлическая система снижает расход топлива на 7% и продлевает срок службы деталей.
Усовершенствованная электронная система контроля включает в себя устройства звуковой и световой сигнализации. Это в свою очередь повышает безопасность для сотрудников предприятия и снижает риски производственных происшествий.
Комплектация бульдозеров XCMG может идти в базовой модификации с ковшом малой или большой вместимости, или в расширенной версии с дополнительным навесным оборудованием для расширения круга решаемых задач.
Справочно. Компания XCMG сотрудничает с известными машиностроительными предприятиями, среди которых она особенно выделяет Caterpillar, Liebherr, Komatsu и ThyssenKrupp.
Про отвал бульдозеров XCMG
Основным рабочим инструментом любой модели бульдозера XCMG является отвал. К его устройству производитель предъявляет высокие требования. Если говорить о стандартном инструменте, то условия изготовления его конструкции следующие:
- полусферическая форма лобового листа;
- есть режущие ножи, козырёк, рёбра жёсткости;
- механизм управления из жёсткой стальной конструкции;
- толкающее устройство из надёжных балок квадратного сечения;
- нож, зубья и кромка отвала должны быть изготовлены из стали Гадфильда (устойчивой к износу) или её аналогов.
Традиционный (универсальный) полусферический отвал предназначен для толкания и отталкивания песка, почвы, мусора (твёрдых отходов), а иногда снега и т. д. Кроме него производитель предлагает для своих бульдозеров:
- Угловой отвал (сигма Σ) – лучше всего подходит для работ с песком, гранулированными материалами, растительной почвой и гравием.
- Прямой отвал (клинок) – прочный инструмент для перемещения негабаритных, острых, скальных и неудобных предметов.
- Угольный отвал (сферический) – этот U-образный инструмент предназначен для сгребания гранулированных материалов на большие расстояния. Он лучше всего подходит для угля, древесной щепы и вскрышных пород.
Отвал фиксируется на передней части бульдозера с помощью шарниров. Благодаря им он меняет угол наклона, поворачивается в обе стороны для более полного захвата сырья и точного манипулирования во время технологических операций. Управление инструментом осуществляется эргономичными джойстиками.
Классификация бульдозеров XCMG
Многообразие моделей бульдозеров XCMG определяется их эксплуатационным назначением. Одни предназначены для работы в строительной или коммунальной отрасли, а другим предстоит трудиться в тяжёлых условиях Севера на карьерах по добыче полезных ископаемых. Учитывая различные требования к эксплуатационным характеристикам, производитель предлагает рынку разные машины, которые классифицируются по таким параметрам, как:
По тяговому усилию
Основным параметром, влияющим на производительность бульдозера, является тяговый класс – усилие, с которым машина может проталкивать грунт вперёд. Он непосредственно влияет на объём перемещаемого земляного массива и скорость работы. По этому параметру все бульдозеры классифицируются 3 группы:
- Легкие. Тяговое усилие машин не превышает 60 кН. Их используют при проведении подготовительных, сельскохозяйственных и вспомогательных работ.
- Средние. Тяговое усилие 100-150 кН. Применяются для разработки грунтов I–II классов с предварительным рыхлением.
- Тяжёлые. Тяговое усилие превышает 250 кН. Предназначены для участков разработки плотных и крепких пород, грунтов III–IV классов.
У компании XCMG есть ещё модельный ряд малогабаритных мини-бульдозеров (мини-погрузчиков серии XT), они работают совсем с лёгкими грунтами, опилками или щепой. Подходят для проектов, требующих более высокого уровня мобильности и универсальности, чем их крупные аналоги.
По типу ходовой части
Различные ландшафтные условия определяют тип шасси, которое будет установлено на машину. Поэтому бульдозеры классифицируются на 2 типа ходовой части:
- Гусеничные. Используются для работы на переувлажнённой или болотистой почве, а также со сложными категориями грунтов. Отличаются высокой проходимостью и относительно низким удельным давлением на почву. Однако, гусеничные траки могут испортить асфальтированное или бетонное покрытие, поэтому для транспортировки гусеничных бульдозеров задействуется платформа (трал).
- Колёсные. Подходят для работы в черте города или на предприятиях с твёрдым покрытием площадок. Колёса обеспечивают высокую манёвренность и скорость движения, а также не наносят вреда асфальтированному или бетонному покрытию. Такие машины снискали популярность в коммунальном и сельском хозяйстве, а также в гражданском строительстве (аквапарки, спортивные площадки и стадионы).
Именно компания XCMG первой закрыла пробел на китайском рынке по колёсным бульдозерам, предложив развёрнутый ассортимент продукции от малых до тяжёлых машин.
По типу привода отвала
Бульдозерный отвал управляется оператором через привод, который в зависимости от тягового усилия может быть:
- Гидравлическим.
- Электрогидравлическим (гибридным).
Первый ставится на лёгкие и средние бульдозеры, а второй – на тяжёлые машины, где обычная гидравлика не справляется с нагрузками.
Обзор моделей бульдозеров XCMG
Для наглядности предлагаем небольшой обзор 5-и моделей с кратким описанием и основными характеристиками.
Гусеничный бульдозер XCMG TY160 среднего класса
Бульдозер среднего класса (хотя производитель позиционирует его, как лёгкий класс), характеризуется хорошей мощностью, высокой надёжностью и долгим сроком службы. Разработан на базе японской машины Komatsu D65A-8 (аналог). Предназначен для выполнения широкого круга задач, среди которых: строительные, ремонтные, уборочные и коммунальные работы. Оснащён комфортной современной кабиной с 6-угольным остеклением и 160-сильным 6-цилиндровым дизельным двигателем CUMMINS, SHANGHAI или WEICHAI (зависит от партии или выбора заказчика).
| Модель | XCMG TY160 |
| Двигатель | WD615-T1-3A (WEICHAI) |
| Рабочий объем (л) | 9,7 |
| Номинальная мощность (кВт/л.с.) | 131/160 |
| Максимальной выходной крутящий момент (Нм) | 830 |
| Расход топлива (г/кВт.ч) | 198 |
| Бульдозерный отвал | Прямой |
| Производительность работы отвалом (м³/ч) | 350 |
| Глубина копания отвала (мм) | 545 |
| Высота подъёма отвала (мм) | 1149 |
| Тяговое усилие (кН) | 131 |
| Рыхлитель | трёхстрочный |
| Удельное давление на грунт (кПа) | не более 65 |
| Максимальный угол преодолеваемого наклона | 30° |
| Клиренс (мм) | 400 |
| Минимальный радиус разворота (мм) | 3100 |
| Скорость вперёд (3 передачи) (км/ч) | 0-9.07 |
| Скорость назад (3 передачи) (км/ч) | 0-11.81 |
| Эксплуатационная масса (кг) | 18500 |
| Габаритные размеры (Д×Ш×В) (мм) | 6430×3416×3015 |
Бульдозер среднего класса XCMG TY320 на гусеничном ходу
Современный бульдозер среднего класса с мощностью двигателя 320 л.с. Предназначен для работы с грунтами в тяжёлых климатических условиях. Сочетает в себе превосходное качество и надёжность. Стандартный отвал обладает высокой режущей силой, а большой однозубый рыхлитель с регулируемым углом проникновения можно использовать для рыхления глины и мёрзлого грунта, а также для снятия твёрдых забоев, таких как как гравий и затвердевшая соляная шахта.
Рама коробчатого типа из высокопрочных материалов и качественных отливок отличается высокой несущей способностью при ударной нагрузке и изгибающем моменте, а надёжные сварные швы гарантируют продолжительный срок её службы. Полужёсткая система перемещения подвески увеличивает площадь гусениц, что улучшает тяговое усилие. Бульдозер может самостоятельно осуществлять автоматическую диагностику и мониторинг неисправностей.
| Модель | XCMG TY320 |
| Двигатель | CUMMINS NTA855-C360 |
| Мощность (л.с./кВт) | 320/235 |
| Рабочий объём (л) | 14, |
| Расход топлива (г/кВт.ч) | 245 |
| Производительность работы отвалом (м³/ч.) | 505 |
| Давление на грунт (кПа) | 104 |
| Максимальная сила тяги (кН) | 300 |
| Размер отвала (мм) | 4130х1590 |
| Максимальная высота подъёма (мм) | 1149 |
| Максимальное заглубление, (мм) | 545 |
| Дорожный просвет (мм) | 400 |
| Максимальный радиус поворота (мм) | 3940 |
| Габаритные размеры (мм) | 8824х4130Х3780 |
| Рабочий вес (кг) | 41 500 |
Бульдозер тяжёлого класса XCMG TY410
Бульдозер тяжёлого класса для работы в суровых условиях. Разработан с учётом проверенных временем мировых и собственных инновационных запатентованных решений компании XCMG. Оснащён 6-цилиндровым 420-сильным двигателем Cummins KTA19-C29. Серия турбированных моторов КТА известна экономичным расходом топлива, поэтому устанавливается на карьерные самосвалы и экскаваторы LIEBHERR, на комбайны и с/х технику, на дизель-генераторные установки и суда.
Конструкция шасси отличается повышенной мощностью для преодоления сложностей рельефа, препятствий и подъёмов. Относительно небольшие габариты для тяжёлого класса обеспечивают хорошую мобильность и малый радиус разворота. Современная кабина ROPS-FOPS оборудована для безопасной и комфортной работы оператора.
| Модель | TY410 |
| Двигатель | Cummins KTA19-C29 |
| Мощность (кВт/л.с.) | 310/420 |
| Дорожный просвет (мм) | 600 |
| Размер отвала (мм) | 4314х1841 |
| Ёмкость отвала (м³) | 14,6 |
| Максимальная глубина заглубления (мм) | 749 |
| Максимальная тяга (кН) | 396 |
| Задняя скорость (км/ч) | 0-14,8 |
| Передняя скорость (км/ч) | 0-12,2 |
| Радиус разворота (м) | 4.2< |
| Рабочий вес (кг) | 49500 |
| Габаритные размеры (ДхШхВ) (мм) | 7458х4314х3928 |
Колёсный мини-бульдозер XCMG XC760K
Колёсный мини-бульдозер (в каталогах называется мини-погрузчик) представляет собой компактную машину для распределения сыпучих материалов, планировки небольших участков под строительство, уборки снега и т.п. Является незаменимыми помощником в строительстве частных домов, жилищно-коммунальном хозяйстве, обслуживании дорог, на складах сыпучих материалов. Универсальная техника, которую с помощью навесного оборудования можно легко превратить из мини-бульдозера в мини-погрузчик, буровую установку или коммунальную машину.
| Модель | XCMG XC760K |
| Двигатель | YANMAR 4TNV98T (Япония) |
| Мощность, (л.с./об.мин) | 83/2500 |
| Ёмкость отвала (м³) | 0,6 |
| Тяговое усилие (кН) | 12 |
| Грузоподъёмность (кг) | 1080 |
| Габаритные размеры (ДхШхВ) (мм)) | 3610х2000х1960 |
| Вес (кг) | 3450 |
Колёсный бульдозер тяжёлого класса XCMG DL560
Колёсный бульдозер DL560 – это продукт последнего поколения передового мирового уровня, созданный с глобальной платформой исследований и разработок XCMG, чтобы заполнить пробел китайских колёсных бульдозеров. Предназначен для портов и крупных шахт. Обладает такими характеристиками, как: прочная конструкция, высокая мощность и стабильность, надёжность, безопасность, комфорт, энергосбережение и эффективность.
Герметичная кабина FOPS&ROPS отличается большим пространством, широким полем обзора, отличными герметизирующими характеристиками, низким уровнем шума, высокой безопасностью и комфортом. Электронные джойстики управления обеспечивают удобное и гибкое управление и включают в себя функцию плавающего отвала. Усовершенствованная электронная система мониторинга оборудована звуковыми и световыми устройствами оповещения. Чувствительная к нагрузке переменная гидравлическая система снижает расход топлива на 7% и продлевает срок службы деталей.
| Модель | XCMG DL560 |
| Двигатель | QSK19 (Cummins) |
| Мощность (л.с./кВт) | 560/411 |
| Тяговое усилие (кН) | 400 |
| Коробка передач/ мосты | DANA/KESSLER |
| Размер шин | 35/65 Р33 |
| Ёмкость отвала (м³) | 7,9 |
| Максимальная глубина копания (мм) | 535 |
| Скорость (км/ч) | I - передача (F/R) 5,8 |
| II - передача (F/R) 10,3 | |
| III- передача (F/R), 17,6 | |
| IV- передача (F/R), 30,1 | |
| Габаритные размеры (мм) (ДхВхШ) | 6430x3416x3015 (без отвала) |
| Ширина отвала (мм) | 5074 |
| Вес (кг) | 47000 |
Компания XCMG (Xuzhou Construction Machinery Group) является одним из лидеров по производству спецтехники не только в КНР, но и в мире. Выпускаемые ей бульдозеры имеют низкую стоимость, высокое качество и современное оснащение.
Как выбрать подходящий бульдозер
К выбору бульдозера необходимо отнестись со всей ответственностью и вот почему: техника специфическая и дорогая, и в случае ошибки продать её за хорошие деньги будет сложно. Поэтому при выборе машины обязательно руководствуйтесь следующими критериями:
Назначение и область применения. Для гражданского строительства можно рассмотреть модели лёгких бульдозеров, а для карьера лучше обратить внимание на тяжёлые машины с электрогидравлическим приводом.
Новое поколение модели. Старайтесь выбирать бульдозер из новых генераций. Они современные, комфортные, экономичные и экологичные. К тому же долго морально не устареют, что облегчит последующую продажу техники, если того потребуют условия бизнеса.
Тип отвала. Обсудите с механиком или инженером вашего предприятия, какой тип отвала наиболее эффективней справится с поставленными задачами на производстве.
Рабочий диапазон. Учитывайте условия труда техники, если выбираете её для работы на высоте более 4000 м над уровнем моря; пустынных работ в условиях пустыни; санитарные модели для полигонов; бульдозеры для портового строительства. Это позволит вам определиться с конфигурацией шасси и кабины, мощностью мотора и типом привода инструмента.
Дополнительное оборудование. В базовой комплектации бульдозер идёт с отвалом. Если вам необходимо дополнительное оборудования, например, корчеватель или рыхлитель, то лучше сразу приобретайте их с адаптером у производителя. Докупать отдельно – может выйти дороже, да и в случае обращений по гарантийному покрытию могут возникнуть вопросы.
Заключение
Компания XCMG предлагает развёрнутый модельный ряд бульдозеров разного класса. Правильный выбор техники повысит эффективность вашего предприятия. Сегодня эти китайские машины трудятся во всех уголках планеты и заслуженно получили высокую оценку эксплуатационщиков.
