Станки для сборки сегментных отводов SBWT

Станки для сборки сегментных отводов SBWT представляет собой компактные электромеханические металлообрабатывающие устройства, с помощью которых осуществляют изготовление уступов, зиговку, гибку, отбортовку, рифление и закатку бортов прямых или цилиндрических поверхностей.

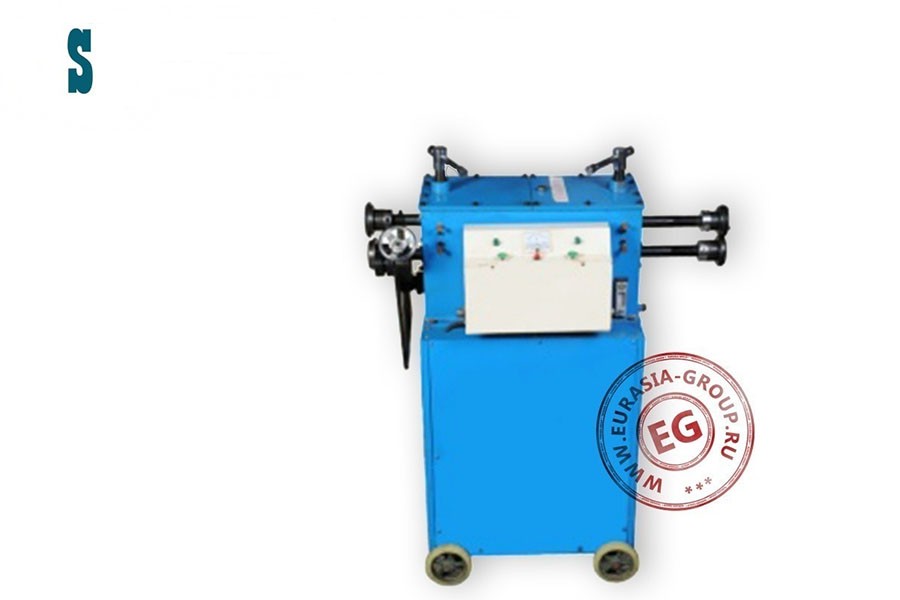

Двухсторонняя зигмашина SBWT с удлиненным хоботом имеет специализированное назначение для профилирования кромки звеньев круглых воздуховодов при их скреплении, и состоит из следующих основных элементов конструкции:

• Металлическая тумба-станина установлена на колёса поворотного типа.
• Электроприводной механизм скрыт под защитными панелями корпуса.
• Пневмоприводы.
• Правые и левые хоботы служат для крепления валов.
• Валы предназначены для крепления рабочих роликов (нижние валы являются приводными, верхние валы – прижимными).
• Шестерни.
• Сменные ролики, фасонный профиль которых предназначен для различных разновидностей прокатки. Верхний ролик регулируется по высоте путём вращения ручки с винтовым механизмом, которая вертикально перемещает прижимной вал ролика, что позволяет обрабатывать материал разной толщины.
• Система смазки.
• Кнопочный пульт электроуправления.

Зигмашина для сборки сегментных отводов SBWT в дополнительной комплектации может оснащаться принадлежности для вырезки дисков или колец, формовки ребра жёсткости, гибки обечаек из полосы и т.п.
При выполнении операции работник поддерживает заготовку руками, при этом пуск станка, как правило, осуществляется с помощью педали замыкания контактов.
