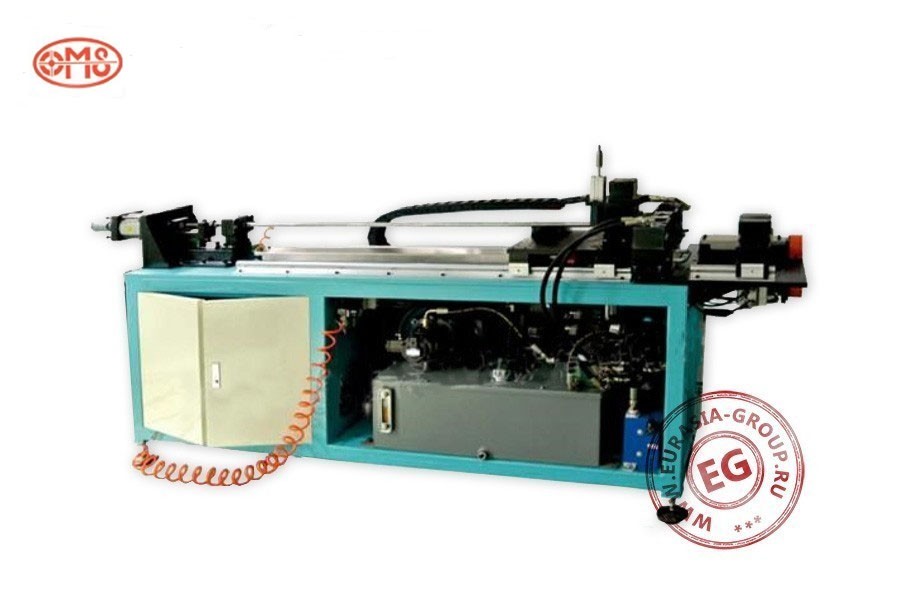

Станок для вытяжки горловин CKJ-120

Станок для пробивки отверстий в трубах CKJ-120 – это малогабаритная стационарная автоматическая программируемая электрогидравлическая металлообрабатывающая машина цикличного действия, предназначенная для малых и средних заводов металлоконструкций. Непосредственная задача модели заключается в ускоренном и точном пробивании отверстий в теле металлической трубы, при этом труба может проворачиваться на 360 град., подставляя под удар матрицы требуемую поверхность. Максимальный заявленный диаметр трубы 120 мм, однако по предварительной договоренности изделие может быть адаптировано для работы с большим диаметром. Станок может пробивать отверстие вблизи торца трубы с расстоянием менее, чем 45 мм.

Машина для штамповки отверстий в трубах CKJ-120 имеет основание в виде тумбы, в нижней полости которой смонтирована гидравлическая станция, обеспечивающая требуемое давление для штамповочной матрицы, и элементы двигательной системы. Над тумбой сформирована открытая операционная зона, где основные элементы – это блоки фиксации и блок пробивки со штамповочной матрицей. Ее замена может быть выполнена в течение 10 минут, при этом нет необходимости в какой-либо калибровке. Действие матрицы осуществляется по принципу зажима горизонтальными тисками, обе половины плавно толкаются гидравлическими поршнями. Гидравлические контуры, спроектированные с нулевой нагрузкой, в сочетании с двигателем масляного насоса с очень низкой частотой вращения, могут эффективно снизить шум, увеличить эффективность двигателя и продолжительность между периодами обслуживания.

Оборудование для штамповки отверстий в трубах CKJ-120 оснащается системой автоматического управления на платформе программируемого логического контроллера, который эффективно управляет приводом гидравлической станции, главным мотором и сервоподачей. С ним на высокоскоростной связи находится цветной сенсорный экран с интуитивно понятным интерфейсом, что позволяет быстро освоить порядок управления даже неопытному оператору. В базе данных может храниться значительное количество конкретных программ, извлекаемых по необходимости без повторного набора параметров. Легкодоступная кнопка аварийного выключения существенно повышает степень сохранности материальной части.
