С развитием технологий, а также увеличением числа отраслей промышленности, использующих электротехническую продукцию, значительно возросла потребность в монтажных платах для элементов электроники. Для удовлетворения потребностей промышленности и снижения уровня трудозатрат была разработана технология поверхностного монтажа (SMT). Настольный установщик SMD компонентов KAYO-D2V-25S помогает эффективно использовать печатные платы, а также снижает общие затраты на производство. Более того, благодаря подобной технике, создание более сложных электрических систем стало проще и удобнее. Модель может успешно использоваться, как самостоятельно, так и в составе небольшой производственной линии. Размеры станка, малошумная работа и возможность запитываться от обычной бытовой электросети, в совокупности позволяют работать даже в квартире.

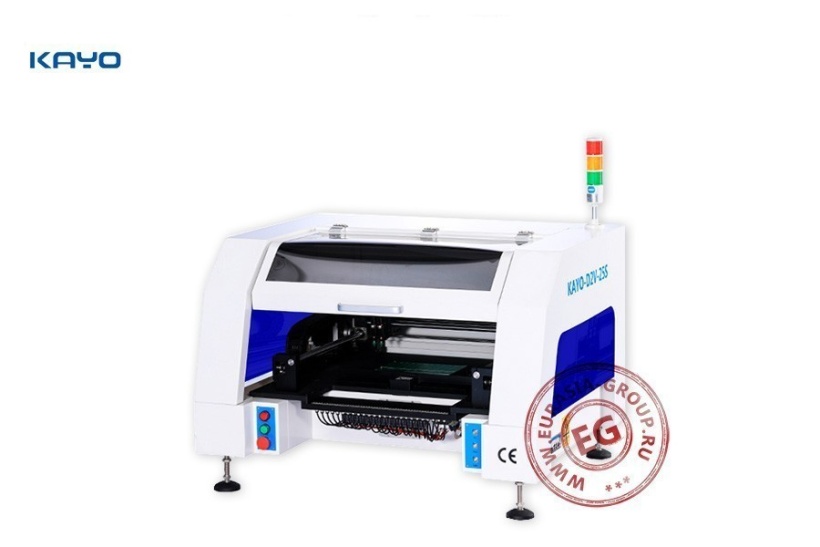

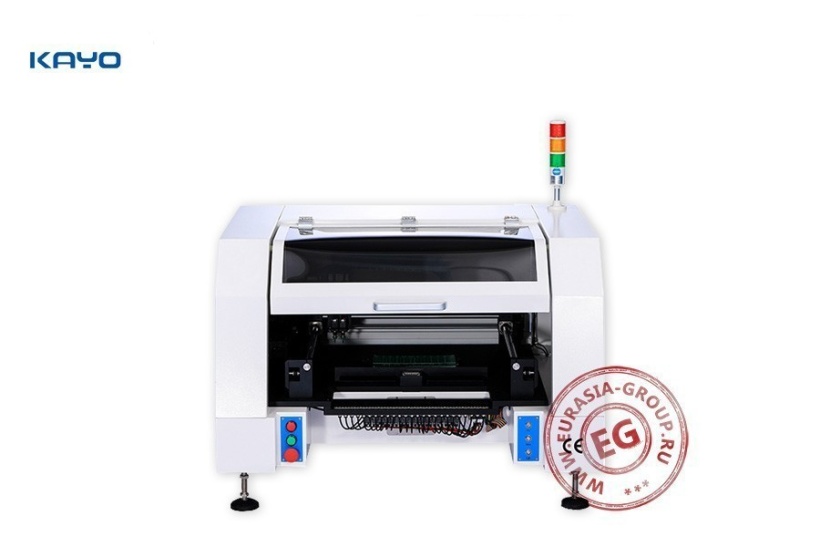

Настольный автоматический станок для установки SMD-компонентов на печатных платах KAYO-D2V-25S создает электрические цепи, устанавливая электрические компоненты непосредственно на поверхность печатной платы (PCB). Такой способ успешно заменил технологию сквозных отверстий, когда электрические компоненты устанавливались с использованием проводов, вставляемых в платы. Использование метода SMT-сборки имеет ряд преимуществ: количество компонентов, которые печатная плата может принять больше и плотнее; вибрацию и удары SMT-плата выдерживает значительно лучше; производительность намного выше, а нежелательные РЧ-сигналы намного меньше; более экономичное и экономящее время производство.

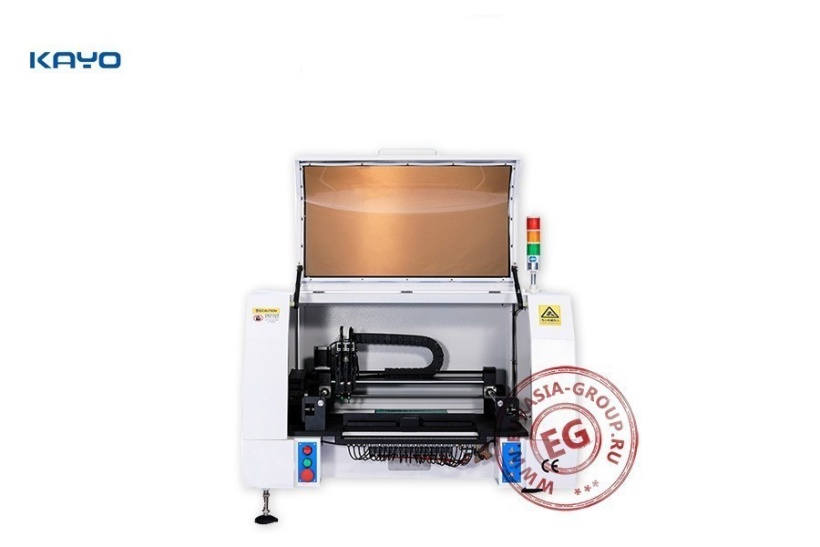

Оборудование для установки SMD компонентов KAYO-D2V-25S может работать в одном из трех режимов: ручной, полуавтоматический, автоматический. Вакуум машины использует на двух головках прочные насадки JUKI, с помощью которых отбирает одновременно два крошечных SMD-компонента из кассет в передней части машины и перемещает с высокой скоростью и точностью движения, чтобы разместить их на зафиксированной печатной плате.
Отдельные оси приводятся в движение шарико-винтовой передачей, а вспышки красного света являются результатом процесса проверки оптикой, чтобы проверить, правильно ли выбран каждый компонент. На передней части установочной головки находится HD-камера видеонаблюдения, которая используется для распознавания печатных плат и проверки деталей. Для позиционирования каретки с головками используется шаговый двигатель, который может быть заменен на сервомотор (опция).
| Модель | KAYO-A4L |
| Количество питателей (шт) | 25 |
| Питатели (мм) | 8 |
| Мощность (Вт) | 300 |
| Точность монтажа (мм) | 0,01 |
| Давление воздуха (мПа) | 0.5 - 0.7 |
| Напряжение (В) /Частота (Гц) | 220/50 |
| Максимальные габариты печатной платы (мм) | 295 x 420 |
| Диапазон перемещения осям X,Y (мм) | 530 x 550 |
| Максимальная скорость монтажа (комп/час) | 6000 |
| Средняя скорость монтажа (комп/час) | 5000 |
| Диапазон вращения (°) | 0 - 360 |
| Монтируемые компоненты (мм) | 0402, 0603, 0805,1206,3528,5050,3014,15х15,LED,QFP, BGA,SOP,SOT |
| Габаритные размеры (мм) | 1045 x 850 x 650 |
| Вес (кг) | 168 |
