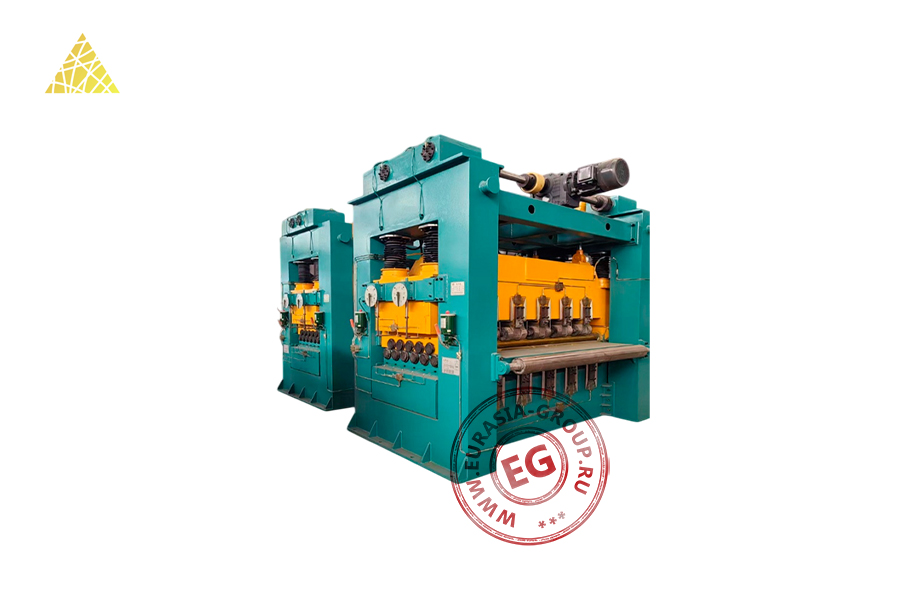

Линия для поперечной резки рулонной стали T44-10x1600 представляет собой высокоточное металлообрабатывающее оборудование, предназначенное для комплексного раскроя металлопроката на листы. Конструктивное решение линии обеспечивает надежность, эффективность и точность технологического процесса обработки металла с учетом специфики различных видов проката.

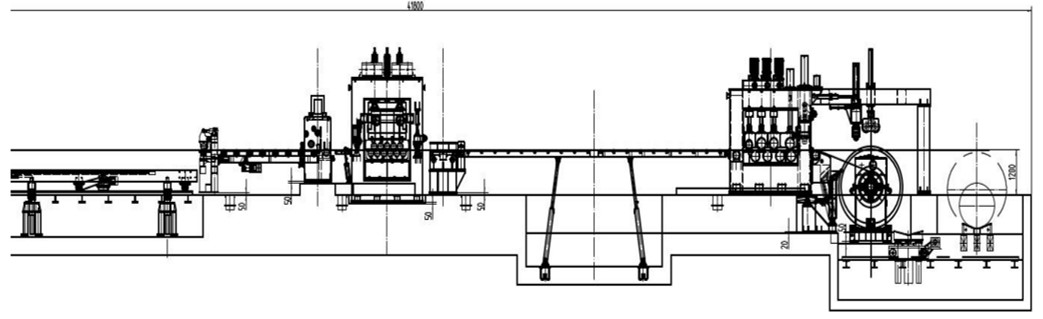

Технологическая концепция линии базируется на последовательной многоступенчатой обработке металлического рулона. Оборудование реализует полный цикл подготовки и резки материала: от размотки и первичного выпрямления до финишной нарезки листов с высокой точностью. Модульная архитектура комплекса позволяет выполнять взаимосвязанные операции с максимальной эффективностью и минимальными деформациями исходного материала. Ключевыми функциональными элементами линии являются прецизионный разматыватель, интегрированная система позиционирования, многоступенчатые устройства механической правки и высокоточные гильотинные ножницы. Центральный управляющий контроллер обеспечивает полную синхронизацию всех технологических узлов, гарантируя стабильность и воспроизводимость производственного процесса.
Универсальность оборудования подтверждается способностью обрабатывать широкий спектр металлопроката: холоднокатаную, оцинкованную и особо прочную сталь. Жесткая станина с виброгасящими элементами минимизирует динамические нагрузки. Эргономичный пульт управления с современным программным интерфейсом позволяет оператору осуществлять полный контроль и тонкую настройку всех параметров обработки, обеспечивая высокую производительность, точность и технологическую гибкость производственного процесса.
| Модель | T44-10x1600 | |
| Сырье | Тип | Горячекатаные рулоны |
| Механические свойства (МПа) | δs ≤600 | |
| Толщина стали (мм) | 4–10 | |
| Ширина стали (мм) | 900–1 600 | |
| Внутренний диаметр рулона (мм) | 762/610 | |
| Внешний диаметр рулона (мм) | 1 200–2 200 | |
| Вес рулона (кг) | ≤25 000 | |
| Готовая продукция | Толщина обрабатываемого листа (мм) | 4–10 |
| Ширина обрабатываемого листа (мм) | 900–1 600 | |
| Длина поперечной резки (мм) | 1 000–6 500 | |
| Высота штабеля (мм) | ≤300 | |
| Технические и точностные требования к продукции | Погрешность резки (мм) | ≤±1 (при длине листа 2 000 мм) |
| Погрешность диагонали (мм) | ≤±1,5 (при длине листа 2 000 мм) | |
| Заусенцы (%) | ≤5 толщины листа | |
| Производительность | Толщина листов 3 мм (м/мин) | 30 |
| Толщина листов 12 мм (м/мин) | 15 | |
| Устройство подачи | Тип привода | Гидравлический |
| Производительность (м/мин) | 10 | |
| Загрузочная тележка | Максимальная грузоподъемность (кг) |
≤25 000 |
| Количество колес (шт.) | 4 | |
| Диаметр колес (мм) | 200 | |
| Гидравлический цилиндр подъема (мм) | Ø 200 х 1 410 х 750 | |
| Максимальная высота подъема (мм) | 600 | |
| Скорость подъема (мм/с) | 20 | |
| Мощность (кВт) | 3 | |
| Разматыватель | Тип | Двухсторонний, с гидравлическим приводом |
| Грузоподъемность (кг) | ≤ 25 000 | |
| Внутренний диаметр рулона (мм) | 762/610 | |
| Количество гидравлических цилиндров (шт.) | 2 | |
| Диаметр гидравлических цилиндров (мм) | Ø 200 х 100 х 90 | |
| Мощность (кВт) | 22 | |
|
Устройство грубого выпрямления |
Тип | Роликовое |
| Количество роликов (шт.) | 8 | |
| Скорость (м/мин) | ≤ 30 (для толщины 4 мм) | |
| Мощность двигателя (кВт) | 160 | |
|
Устройство точного выпрямления |
Тип | Роликовое |
| Количество роликов (шт.) | 11 | |
| Скорость (м/мин) | ≤ 30 (для толщины 4 мм) | |
| Мощность двигателя (кВт) | 123 | |
| Система управления | Mitsubishi | |
| Степень защиты | IP40 | |
| Необходимое количество операторов (чел.) | 2–3 | |
| Электропитание (В±%/Гц±%) | 380±5/50±1 | |
| Условия эксплуатации | Температура (°C) | +5...+40 |
| Влажность (%) | ≤ 83 | |
| Сейсмическая устойчивость (баллов) | 7 | |
| Общая мощность (кВт) | ~ 370 | |
| Габаритные размеры (мм) | 36 000 х 10 000 х 1 000 | |
