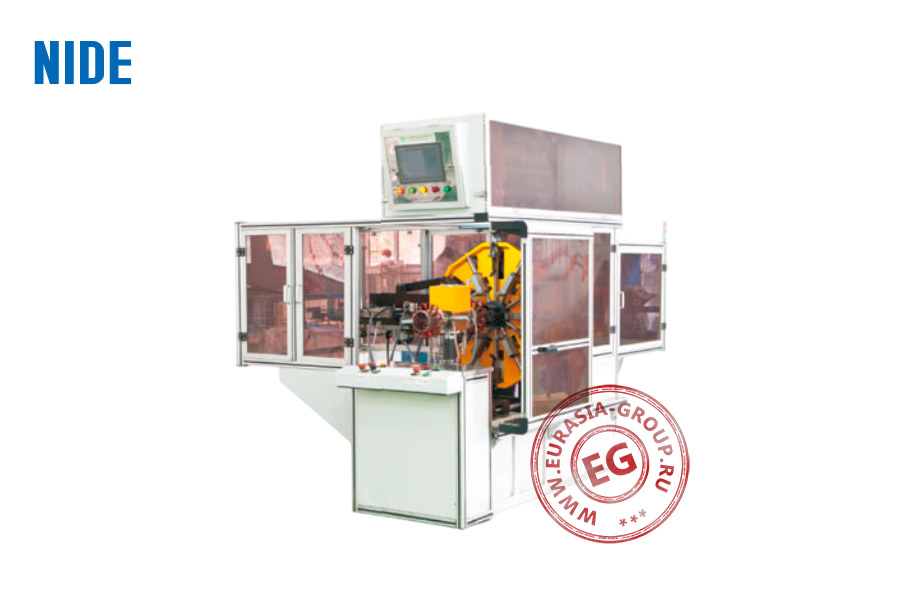

Волновая намоточная машина BXBW1-55/80 от компании NIDE представляет собой специализированное оборудование для производства статорных обмоток электродвигателей методом волновой намотки. Конструкция машины включает усиленную раму с защитным ограждением из прозрачных панелей, обеспечивающих визуальный контроль за процессом и безопасность оператора. В верхней части размещен электронный блок управления с дисплеем и панелью оператора для программирования параметров намотки и мониторинга рабочих процессов.
Центральным элементом выступает ротационный механизм с фиксаторами для статора и системой направляющих для проводника. Конструктивное исполнение включает многопозиционную намоточную головку с возможностью вращения вокруг статора по заданной траектории. Радиальное расположение приспособлений для подачи проводника оптимизирует процесс формирования обмотки. Технологический процесс основан на принципе одновременной намотки всех катушек статора за один цикл. Проводник подается через систему натяжителей, обеспечивающих постоянное усилие, и укладывается в пазы статора по волновому принципу. Механизм намотки совершает сложные траекторные движения, формируя правильное расположение витков в пазах статора.
Инженерные решения в конструкции машины минимизируют вибрации и обеспечивают точность укладки проводника при высоких скоростях намотки. Преимущества данной машины заключаются в высокой производительности при сохранении качества намотки. Волновой метод исключает необходимость в соединениях между катушками, снижая вероятность дефектов. Автоматизация процесса уменьшает требования к квалификации персонала и стабилизирует качество выпускаемой продукции.
| Модель | BXBW1-55/80 |
| Диаметр проволоки (мм) | 0.5-1.8 |
| Максимальная высота штабеля (мм) | 55 |
| Максимальный наружный диаметр статора (мм) | 160 |
| Максимальный внутренний диаметр статора (мм) | 80 |
| Максимальная скорость (об/мин) | 250 |
| Давление воздуха (МПа) | ≥0.4 |
| Напряжение/Частота (В/Гц) | 380/50-60 |
| Мощность (кВт) | 4 |
| Габаритные размеры (мм) | 1850x2100x2000 |
| Вес (кг) | 1200 |
