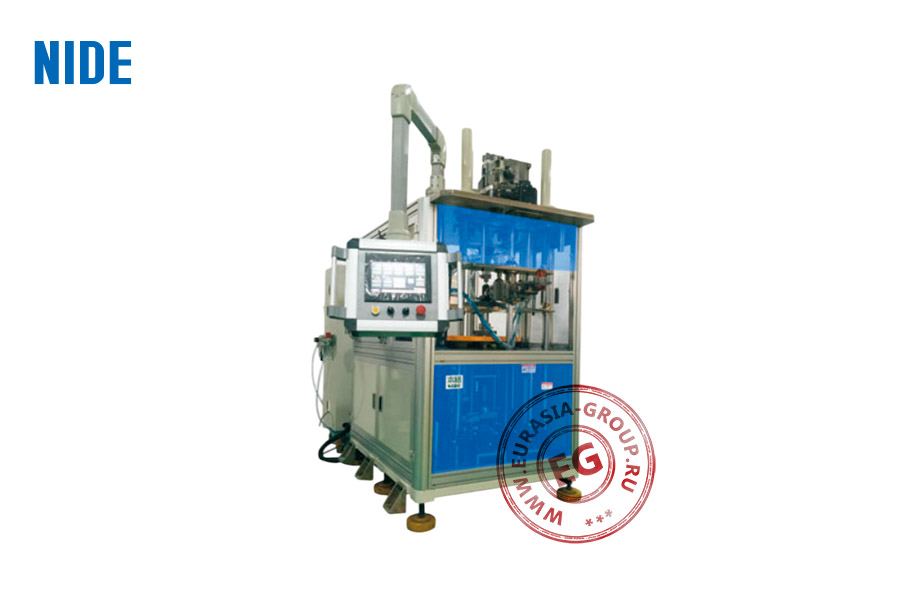

Оборудование представляет собой специализированную конструкцию с вертикально ориентированной рабочей зоной, включающей механизмы укладки катушек на сердечник статора. Основные технологические узлы размещены на жесткой раме с виброразвязкой посредством опорных амортизаторов. Центральный элемент –каркасный модуль с электромеханическим приводом, размещенным в верхней части машины, и подающим механизмом, взаимодействующим с обмоточными формами. Интеграция подвижной оснастки реализована через прямолинейные направляющие. Рабочее пространство экранировано прозрачными защитными панелями и конструктивно разделено на зоны загрузки, позиционирования и установки обмоток. Геометрия механических компонентов позволяет обрабатывать сердечники с различной высотой и внутренним диаметром в рамках заданного диапазона.
Передняя панель оборудована системным блоком управления с интерфейсом ЧПУ. Архитектура панели построена на модульном принципе: присутствуют управляющие кнопки, аварийный стоп, экран отображения параметров и контроллеры ввода. Структура меню разработана под логическое пошаговое сопровождение работы оператора. Аппаратная часть обеспечивает последовательное выполнение рабочих операций с возможностью регулировки параметров через интерфейс.
Фиксация статора в рабочей зоне производится при помощи механизма зажима с прецизионной центровкой. Система фиксации расположена на основании неподвижного стола, сопряженного с механизмом вертикального подъема. Устройство подачи катушек и установка трех фаз реализуются через управляемую систему размещения, обеспечивающую равномерную укладку в пазы сердечника без смещения и деформации проводников.
| Модель | Q3L1-75/130T |
| Диапазон толщины статора (мм) | 30-90 |
| Наружный диаметр статора (мм) | ≤150 |
| Внутренний диаметр статора (мм) | 40-100 |
| Ширина зубьев статора (мм) | ≥4,5 |
| Диаметр проволоки (мм) | 0.2-1.2 |
| Давление воздуха (МПа) | 0.6-0.8 |
| Напряжение/Частота (В/Гц) | 380/50-60 |
| Мощность (кВт) | 11 |
| Габаритные размеры (мм) | 2550x2230x2300 |
| Вес (кг) | 3500 |
