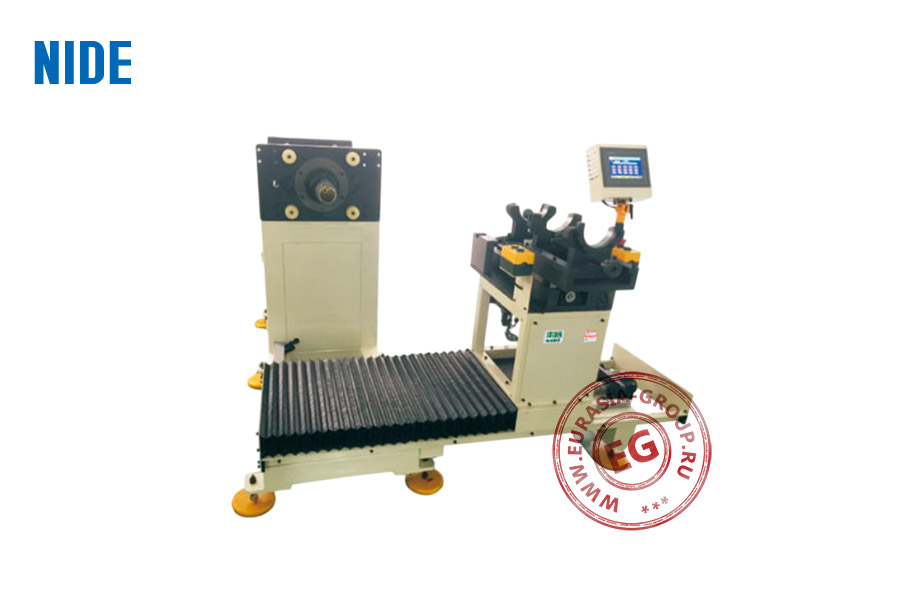

Машина для установки обмотки двигателя глубоководного насоса NIDE QWB1-600/150 выполнена на платформе с линейным перемещением, сочетающей устойчивую силовую раму и узлы прецизионной фиксации и вращения. Конструкция предназначена для обработки удлиненных цилиндрических корпусов с внутренними пазами, характерных для статорных сборок насосных агрегатов повышенной мощности.
Осевая часть оборудования представлена двумя основными узлами: приводной головкой с фиксирующим патроном и универсальной опорой с роликовыми направляющими. Приводная часть имеет жесткое сопряжение с корпусом машины и рассчитана на работу с высокими инерционными нагрузками при установке обмоток значительной длины. Опора для заготовки сконструирована с учетом компенсации изгибающих моментов при нестабильной жесткости оболочки. Механизм фиксации обмоточного пакета интегрирован с подвижной платформой на направляющих с защитным гофрированным кожухом, исключающим загрязнение направляющих и обеспечивающим стабильную кинематику возвратно-поступательного движения. Управляющая панель, размещенная на стойке, выведена в непосредственную зону оператора и оснащена сенсорным дисплеем с графическим интерфейсом.
Узел центровки и удержания заготовки рассчитан на работы с различными диаметрами и длинами корпусов. Конструктив реализует жесткую фиксацию с минимальным люфтом при работе с несимметричными заготовками. Монтажная часть опорных элементов допускает плавную регулировку высоты и сдвига в продольной плоскости. На управляющем терминале реализована система пошагового контроля стадии сборки. Оператор может производить коррекцию процесса в реальном времени, ориентируясь на визуальную обратную связь.
| Модель | QWB1-600/150 |
| Диапазон толщины статора (мм) | 300-600 |
| Наружный диаметр статора (мм) | ≤100 |
| Внутренний диаметр статора (мм) | 50-150 |
| Диаметр проволоки (мм) | 0.2-1.2 |
| Давление воздуха (МПа) | 0.6-0.8 |
| Напряжение/Частота (В/Гц) | 380/50-60 |
| Мощность (кВт) | 3.5 |
| Габаритные размеры (мм) | 2100x2000x1600 |
| Вес (кг) | 1200 |
