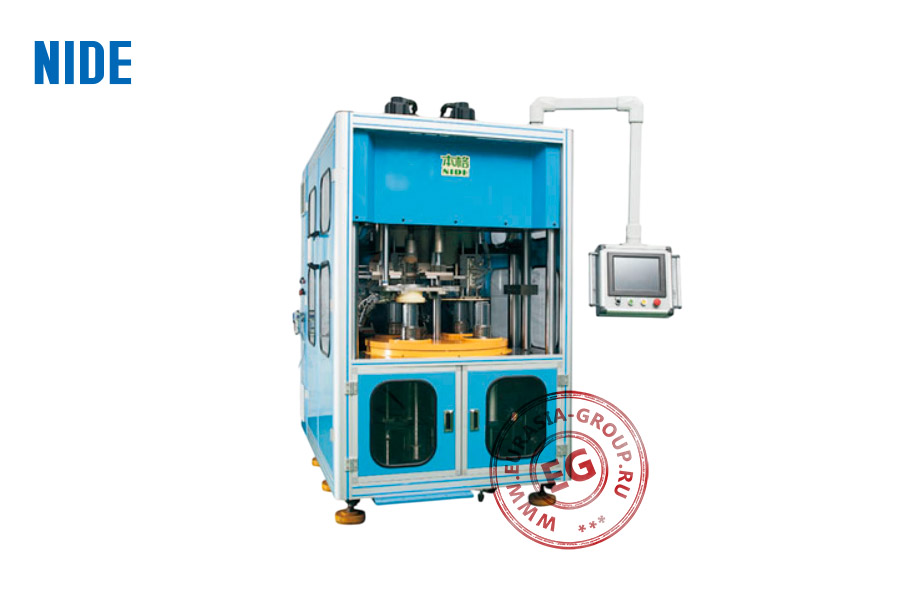

Машина для намотки статора и установки катушек NIDE R2QL1-120/150 представляет собой высокоавтоматизированное оборудование, предназначенное для производства обмоток электрических двигателей. Основной рабочий элемент машины – это вертикальная платформа с несколькими независимыми рабочими модулями, каждый из которых предназначен для установки обмоток в отдельные пазы статора. Рабочая зона расположена в закрытом корпусе, обеспечивающем защиту от внешних факторов. Панель управления с сенсорным экраном находится на отдельной стойке.
Механизм намотки включает несколько ведущих и ведомых шкивов, а также систему подачи и натяжения проводника. Процесс намотки контролируется через встроенную систему автоматического контроля натяжения. Операция намотки происходит с высокой степенью точности благодаря использованию сервоприводов для движения катушкодержателя и подающего механизма. Каждый из модулей, расположенных на рабочей платформе, оснащен независимыми системами подъема и опускания для точного позиционирования катушки в соответствующий паз статора. Это гарантирует равномерную укладку катушек по всей длине статора, исключая перекосы и смещения, которые могут привести к нарушению электрических характеристик двигателя.
Особое внимание уделено точности установки катушек. Каждый цикл начинается с позиционирования статора, после чего осуществляется автоматическая подача катушек в пазы, где происходит их фиксация и дополнительная установка с использованием системы толкателей и прижимных элементов. После установки катушек в статорах, система продолжает процесс намотки в автоматическом режиме, обеспечивая равномерное распределение обмоточного материала и его качественное укладывание.
| Модель | R2QL1-120/150 |
| Внутренний диаметр статора (мм) | 40-110 |
| Наружный диаметр статора (мм) | ≤150 |
| Толщина статора (мм) | 30-90 |
| Диаметр проволоки (мм) | 0.18-1.2 |
| Количество проволоки для намотки (шт.) | 3 параллельно |
| Метод намотки | Цепная намотка / намотка на один сердечник |
| Напряжение/Частота (В/Гц) | 380/50-60 |
| Мощность (кВт) | 10 |
| Давление воздуха (МПа) | 0.6-0.8 |
| Габаритные размеры (мм) | 2000x1300x2300 |
| Вес (кг) | 4000 |
