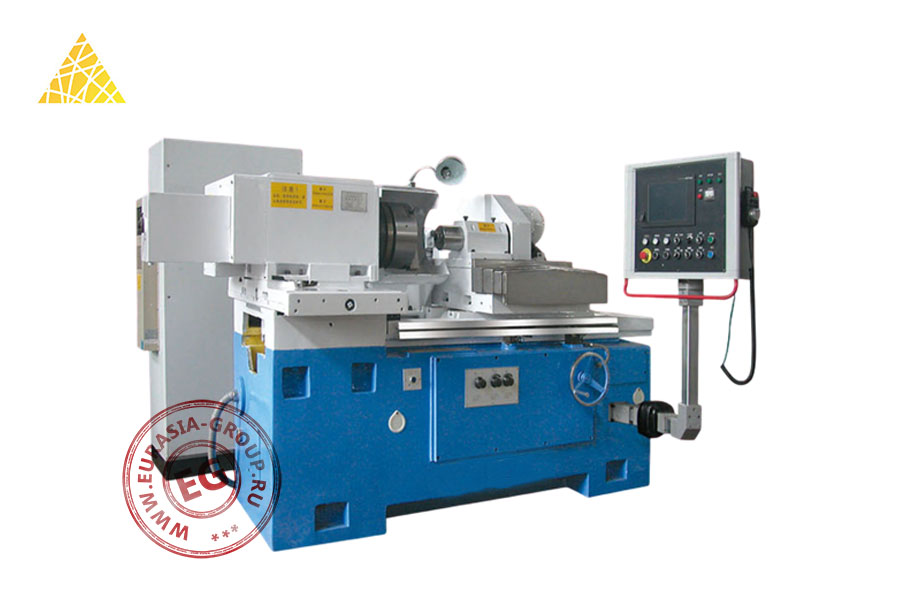

Станок MBDK2120 представляет собой специализированную конструкцию для внутреннего шлифования цилиндрических, конических и фасонных поверхностей. Внутришлифовальный станок MBDK2120 относится к серии прецизионного металлообрабатывающего оборудования, включающей модели MBK2120 и MBDK2120. Основу конструкции формирует массивная чугунная станина, обеспечивающая высокую жесткость и виброустойчивость при обработке. Шлифовальная бабка размещена на продольных направляющих станины и оснащена шпиндельным узлом с системой охлаждения. Заготовка фиксируется в патроне передней бабки, установленной на поперечных направляющих.
Принцип работы станка основан на сочетании вращательного движения шлифовального круга и заготовки с продольным перемещением шлифовальной бабки. Точность обработки достигается благодаря гидростатическим направляющим, прецизионным подшипникам шпинделя и системе активного контроля размеров. Станок оснащен системой подачи СОЖ в зону резания.
К преимуществам MBDK2120 относятся высокая геометрическая точность обработанных поверхностей, стабильность размеров, надежность узлов и механизмов. Жесткая конструкция станины минимизирует вибрации при работе. Гидростатические направляющие исключают износ при перемещении узлов. Термостабилизация шпиндельного узла поддерживает постоянство размеров при длительной работе. Специальная конструкция шпиндельной бабки обеспечивает удобный доступ для замены инструмента и технического обслуживания. Станок характеризуется пониженным уровнем шума и вибрации при работе. Централизованная система смазки автоматически подает масло ко всем трущимся поверхностям. Защитные экраны гарантируют безопасность оператора при работе.
| Модель | MBDK2120 | |||
| Скорость работы (об/мин) | 0 - 500 | |||
| Скорость вращения шлифовального круга (об/мин) | 4000, 6000, 11000 | |||
| Скорость вращения торцевого колеса (об/мин) | 4650 | |||
| Скорость перемещения рабочего стола (м/мин) | 0,1 - 6 | |||
| Скорость обработки рабочего стола (м/мин) | 0,1 - 2 | |||
| Максимальный ход рабочего стола (мм) | 600 | |||
| Разрешение подачи (мм) | 0,001 | |||
| Диаметр отверстия в грунте (мм) | 20 - 200 | |||
| Глубина шлифования | Ø 6 (мм) | 70 | ||
| Ø 100 (мм) | 200 | |||
| Диаметр вращения обрабатываемой детали | Внутренний (мм) | 400 | ||
| Внешний (мм) | 600 | |||
| Угол поворота рабочей головки | 30° | |||
| Точность обработки станка | Скругление (мм) | 0,002 | ||
| Цилиндрический градус (мм) | 0,004 | |||
| Отклонение диаметра отверстия (мм) | 0,015 | |||
| Шероховатость поверхности отверстия (мкм) | 0,4 | |||
| Шероховатость поверхности торца (мкм) | 0,8 | |||
| Мощность (кВт) | > 9 | |||
| Габаритные размеры (мм) | 2100 х 2120 х 1950 | |||
| Вес (кг) | 3700 | |||
