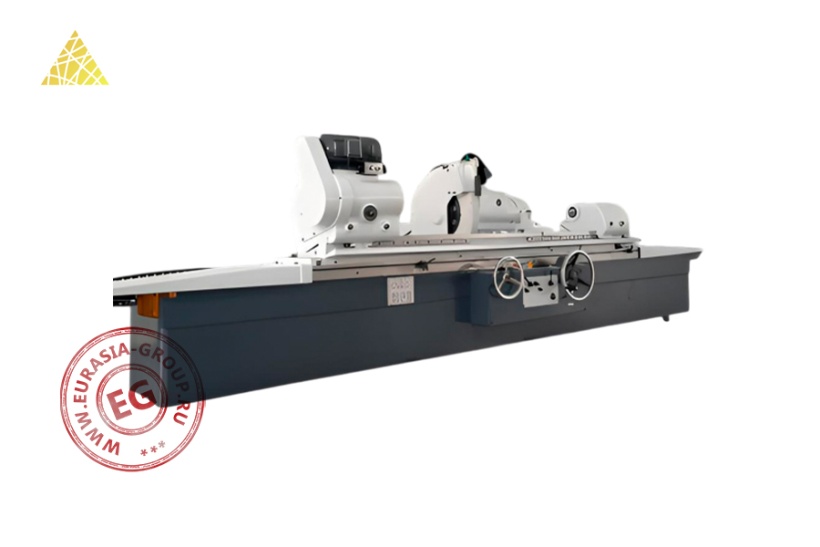

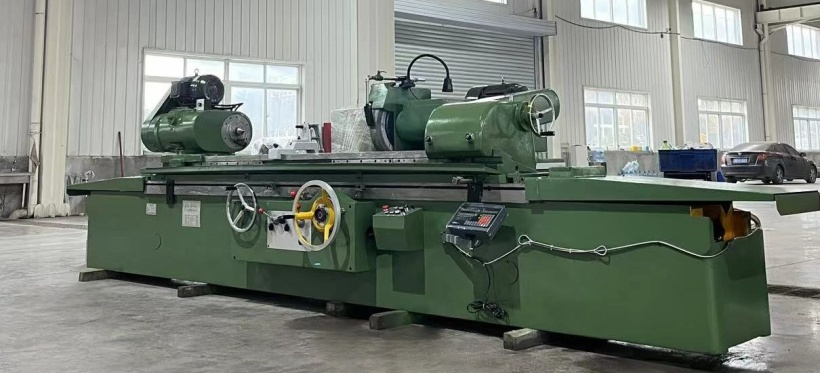

Круглошлифовальный станок ME1450x3000 представляет собой прецизионное металлообрабатывающее оборудование, ориентированное на финишную обработку цилиндрических деталей значительной длины. Конструкция станка основана на массивной станине повышенной жесткости, гасящей вибрации при шлифовальных операциях.
Оборудование включает два основных рабочих узла - шлифовальную бабку с абразивным инструментом и систему крепления и вращения обрабатываемой детали. Рабочий стол станка отличается удлиненной конструкцией, необходимой для размещения крупногабаритных деталей. Передняя и задняя бабки выполнены с повышенной точностью изготовления, оснащены механизмами точной регулировки и фиксации положения. Шлифовальная бабка оборудована мощным электроприводом, обеспечивающим стабильные режимы резания. Конструкция предусматривает возможность точной настройки положения шлифовального круга относительно обрабатываемой поверхности. Станок оснащен системой ручного управления с маховиками для точного позиционирования рабочих органов. Управление продольным перемещением осуществляется посредством ручных приводов с дополнительными механизмами фиксации выбранного положения.
Технологические возможности оборудования включают шлифование наружных цилиндрических и конических поверхностей с высокой степенью точности. Процесс обработки основан на комбинации вращательного движения детали и возвратно-поступательного движения шлифовального круга. К преимуществам данной модели относится способность обрабатывать крупногабаритные детали при сохранении высокой точности. Станок демонстрирует стабильность геометрических параметров получаемых поверхностей при длительных циклах шлифования.
| Модель | ME1450x3000 | |
| Диаметр внешнего шлифовального круга (мм) | 25–500 | |
| Диаметр внутреннего шлифовального круга (мм) | 30–200 | |
| Длина шлифовки (мм) | до 3 000 | |
| Высота центров (мм) | 270 | |
| Межосевое расстояние (мм) | 3000 | |
| Максимальный вес заготовки (кг) | 1000 | |
| Величина автоматической подачи на один цикл (мм) | 0,0025 | |
| Скорость вращения шпинделя передней бабки (об/мин) | 18–140 | |
| Стол - скорость подачи с регулировкой (мм/мин) | 50–3000 | |
| Угол перемещения стола | 2–5° | |
| Продольное перемещение суппорта (мм) | 3000 | |
| Максимальный угол поворота суппорта | Против часовой стрелки | 2° |
| По часовой стрелке | 2° | |
| Размер шлифовального круга | φ600 х 75 х φ305 | |
| Скорость перемещения шлифовального круга (м/с) | 35 | |
| Скорость вращения шпинделя шлифовального круга (об/мин) | 850 | |
| Максимальное боковое перемещение шлифовального круга (мм) | 350 | |
| Перемещение шлифовального круга за один оборот маховика (мм) | Точный маховик | 0,4 |
| Грубый маховик | 0,5 | |
| Перемещение шлифовального круга на один шаг маховика (мм) | Грубый маховик | 0,02 |
| Точный маховик | 0,0025 | |
| Максимальная выпуклость на диаметре (мм) | 0,125 | |
| Максимальная вогнутость на диаметре (мм) | 0,125 | |
| Производительность масляного насоса (л/мин) | 25 | |
| Расход охлаждающей жидкости (л/мин) | 50 | |
| Мощность приводов передней бабки (кВт) | 2,2/3,3 | |
| Мощность двигателя шлифовального круга (кВт) | 15 | |
| Общая мощность (кВт) | 21 | |
