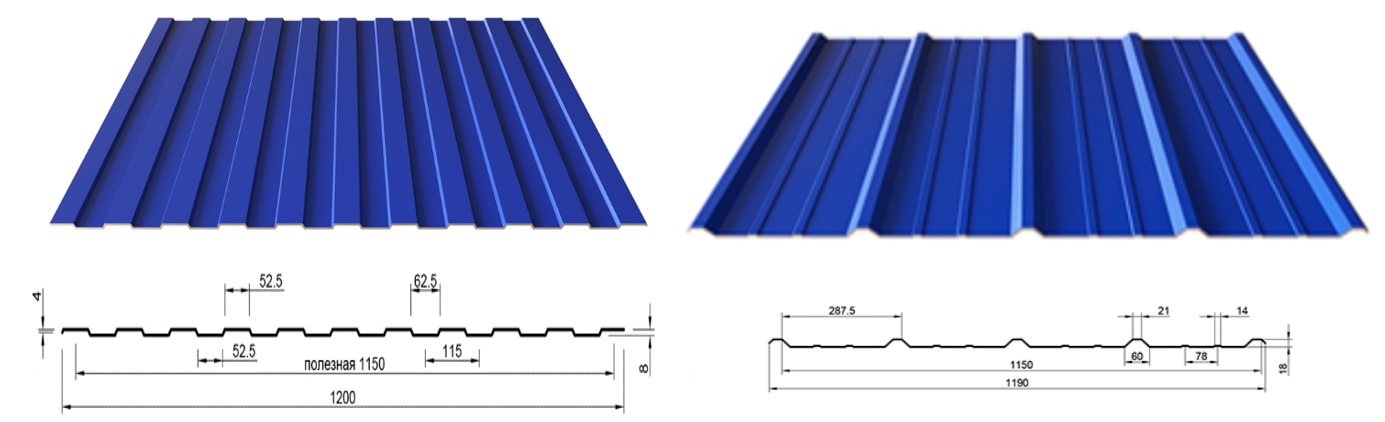

Линия производит профилированный настил типоразмеров С8 и С18 из рулонной стали. Оборудование применяется на заводах металлоизделий, в производственных цехах строительных компаний и на предприятиях металлопроката. Установка выпускает профнастил для стеновых ограждений, кровельных систем, заборов, временных конструкций и других объектов, где используется листовой профилированный металл различной высоты волны.
Двухпрофильная конфигурация объединяет два независимых формовочных узла в едином корпусе. Рулон подается через разматыватель в выбранную секцию: для профиля С8 с высотой гофры 8 миллиметров или С18 с волной 18 миллиметров. Лист последовательно проходит через ряды формующих валков, каждая пара которых постепенно увеличивает глубину профилирования. Валки установлены с точным интервалом, исключающим деформацию материала. Сформированный профиль поступает к гильотинным ножницам, отрезающим листы заданной длины. Приводная цепь синхронизирует движение материала через все станции обработки. Система управления координирует скорость подачи и работу отрезного механизма.
Двухпрофильная архитектура позволяет выпускать продукцию разных типоразмеров без остановки производства на переналадку. Предприятие оперативно реагирует на заказы с различными требованиями к несущей способности профиля: С8 для легких конструкций, С18 для нагруженных элементов. Универсальность линии расширяет рынки сбыта и оптимизирует загрузку мощностей. Компактное размещение двух формовочных систем экономит площади по сравнению с установкой отдельных линий. Единая система привода снижает энергопотребление и упрощает техническое обслуживание. Прочная рама обеспечивает стабильность геометрии профиля.
Качество болтовых соединений и толщина металла во вставках для крепления клетей. Толщина стенки в станках профиля С10 базовой комплектации составляет 14 мм, толщина стенки станков в экспортном исполнении – 20 мм.
Для экспортной комплектации валы изготавливаются цельными, из хромированной стали. В базовой комплектации валы полые, их материал гораздо менее устойчив к коррозии.
При заказе экспортной версии станка все распорки изготавливаются из толстых прутьев, покрытых коррозионностойкой краской. Данная мера надежно предотвращает расстройку системы валов.
На фотографиях изображены приводные цепи и шестерни только что изготовленных на заводе и готовых к отправке станков одной модели. Их состояние наглядно демонстрирует отношение к результату при работе на внутренний рынок и для поставок станков за рубеж. Ширина цепи для станков в экспортной комплектации составляет не менее 1 дюйма.
Валы станков в экспортном исполнении комплектуются трубчатыми вставками, которые предотвращают расстройку валов.
При заказе оборудования можно существенно повысить надежность, заменив стандартные подшипники на харбинские либо подшипники марки SKF. Стандартные электрические и электронные компоненты можно заменить на более качественные производства Тайваня. Электродвигатели можно заменить на агрегаты марки Siemens либо шанхайского производства.
| Модель | C8+С18 | |
| Тип комплектации | Базовая | Экспортная |
| Диаметр валов (мм) | 75 (пустотелые) | 85 (цельнометаллические) |
| Толщина обрабатываемой стали (мм) | 0,3-0,8 | 0,3-1 |
| Скорость проката (м/мин) | 8-10 | 10-12 |
| Схема прокатки (елочная /параллельная) | Параллельная | Параллельная |
| Количество клетей для C8 (шт.) | 13 | 13 |
| Количество клетей для С18 (шт.) | 13 | 13 |
| Мощность двигателя (кВт) | 4,5 | 5,5 |
| Напряжение (В) | 380 | 380 |
| Направление вращения размотчика | Размотка, стоп | Размотка, стоп, реверс с электроприводом |
| Тип первичного отрезного устройства | Ручной | Автоматический с электроприводом |
| Автоматизированное управление линией | Промышленный пульт управления PLC Delta |
Промышленный пульт управления с цветным сенсорным дисплеем PLC Delta |
| Язык программного обеспечения |
Русский, английский, китайский |
Русский, английский, китайский |
| Защитная крышка из металлической сетки | - | + |
| Пылезащитная крышка подшипников | - | + |
| Дополнительные выравнивающие ролики | - | + |
| Габаритные размеры (мм) | 6500 х 1700 х 1650 | 6500 х 1700 х 1650 |
| Вес (кг) | 5200 | 5500 |
