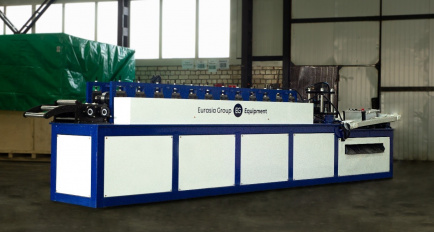

Линия для производства стеллажных стоек GCF-26 представляет собой специализированное оборудование для изготовления перфорированных профилей методом холодной прокатки с одновременным пробивным формообразованием. Установка предназначена для переработки рулонного листового металла в готовые стеллажные стойки с заданной геометрией поперечного сечения и системой перфорации. Принцип работы основан на совмещении холодного профилирования и пробивных операций в едином технологическом цикле. Металлическая лента проходит через систему валков, постепенно приобретая форму стеллажной стойки, одновременно подвергаясь перфорации в заданных зонах.

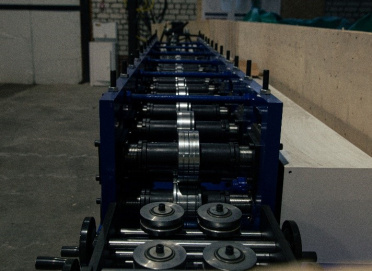

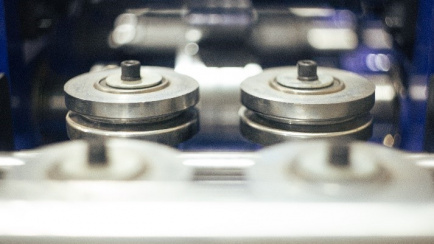

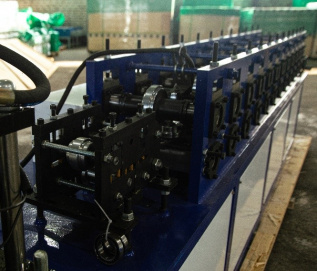

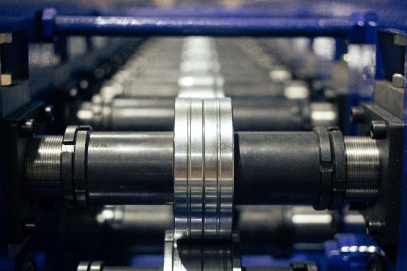

Конструктивно линия GCF-26 состоит из разматывающего устройства, многостанционной профилегибочной машины с интегрированным пробивным блоком и отрезного механизма. Разматыватель обеспечивает равномерную подачу материала с контролем натяжения. Формовочная машина включает последовательность валковых станций, где каждая пара выполняет определенный этап деформации заготовки. Рабочие валки изготовлены с высокой точностью профиля и обеспечивают постепенное придание металлической полосе требуемой конфигурации стеллажной стойки. Регулировка шага отверстий осуществляется программным способом без остановки линии. Отрезной узел выполняет порезку готового профиля на заготовки требуемой длины.
Особенностью данной линии является наличие пробивного механизма, интегрированного в формовочный процесс. Преимущества линии включают высокую производительность при одновременном выполнении формовки и перфорации, точность позиционирования отверстий и возможность производства стоек различной конфигурации. Система управления обеспечивает синхронизацию всех операций и контроль качества перфорации.
| Общая мощность (кВт) | 11 |
| Питание (В/Гц) | 380/50 |
| Скорость проката (м/мин) | ≤5 |
| Толщина материала (мм) | 1 |
| Требования к помещению (мм) | 8500 х 2000 х 2000 |
| Общий вес оборудования (кг) | 3200 |
| Тип | Механический |
| Исполнение | Консольный |
| Максимальная нагрузка (кг) | 1500 |
| Внутренний диаметр рулона (мм) | 470-550 |
| Габаритные размеры (мм) | 1500 х 1000 х 1600 |
| Вес (кг) | 200 |
| Мощность главного двигателя (кВт) | 5,5 |
| Мощность двигателя гидравлической станции (кВт) | 5,5 |
| Питание (В/Гц) | 380/50 |
| Количество клетей (шт.) | 10 |
| Скорость проката (м/мин) | ≤5 |
| Толщина рамы (мм) | 30 |
| Материал валов | 45 Cr (HRC58-65) |
| Диаметр валов (мм) | 55 |
| Материал роликов | GCR15 (HRC58-60) |
| Резка | Автоматическая гидравлическая |
| Материал ножа | MovCr12 (HRC58-62) |
| Передача | Цепная |
| Управление | PLC (Delta) |
| Габаритные размеры (мм) | 4500 х 700 х 1200 |
| Вес (кг) | 3000 |
