По оценкам специалистов о силах несоосности муфт, от 50 до 70% проблем с вибрацией во вращающемся оборудовании вызваны несоосностью. Система лазерной центровки SKF TKSA 31 – это эффективный цифровой инструмент для выравнивания валов, обеспечивающий легкую лазерную центровку по цене начального уровня (нет функции камеры), чтобы помочь исправить различные типы несоосности. Хотя несоосность не оказывает количественного влияния на эффективность двигателя, правильная регулировка гарантирует плавную и эффективную передачу мощности от двигателя к приводимому оборудованию. Несоосность создает чрезмерную вибрацию и высокие нагрузки на подшипники, механические уплотнения, набивку и муфты, что влияет на срок службы вращающегося оборудования.
Комплект лазерной центровки валов SKF TKSA 31 включает в состав два датчика (лазерный излучатель и приемник), кронштейны, стержни, цепи и блок отображения. Целью операции является обеспечение выравнивания двух соединенных валов, то есть их центральные линии должны иметь общую ось. Инструмент проверяет три типа несоосности: параллельную (смещение), угловую и их комбинацию. Оба основных типа (параллельная и угловая) могут возникать в вертикальной и горизонтальной плоскостях. Это инструмент двойной лазерной центровки, то есть наиболее распространенный тип инструмента на рынке, где требуется настройка обоих лазеров так, чтобы они попадали на противоположный детектор. Обычно этого требует период предварительной центровки.
Лазер для центровки SKF TKSA 31 имеет большое преимущество перед традиционными инструментами выравнивания, такими как линейка, оптика и циферблатные индикаторы. Дисплей показывает данные выравнивания в реальном времени, пока лазерный инструмент выравнивания снимает показания.
| Модель | SKF TKSA 31 |
| Датчики и спецификация (мм) | 29 (1,1 дюйма) ПЗС-матрица с красным линейным лазером класса 2, инклинометр ±0,5°, проводной, USB-кабели |
| Система измерения расстояния (мм) | 70 – 4000 |
| Погрешности измерения (%/мкм) | <0,5 ±5 |
| Материал корпуса | 20% поликарбонат со стеклянным напылением |
| Время работы | Без перерыва |
| Габаритные размеры (мм) | 120х90х36 |
| Вес (г) | 180 |

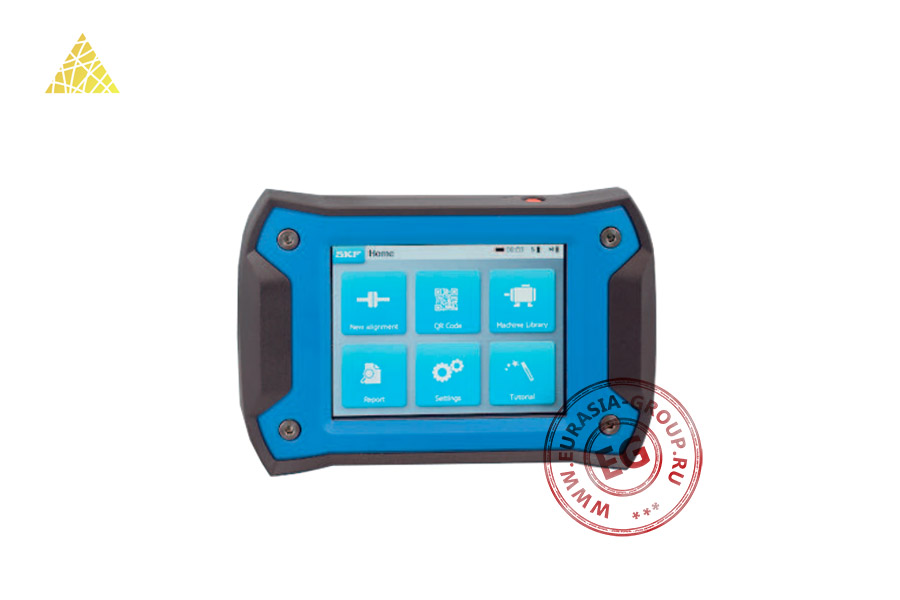

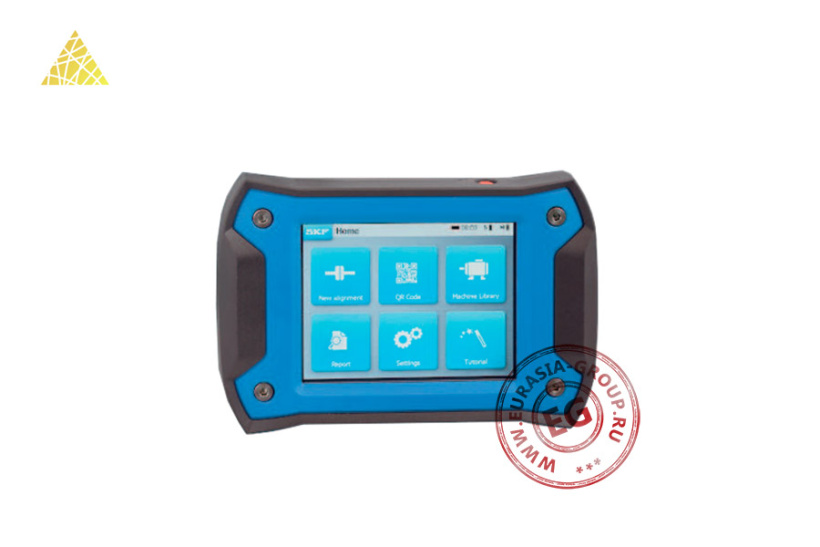

| Устройство управления | Цветной сенсорный ЖК-дисплей 5,6” |
| USB-накопитель | Обновление программного обеспечения / приложений |
| Требования к ОС | Нет |
| Время непрерывной работы (ч) | 7 |
| Литий-ионный аккумулятор (мАч) | 5000 |
| Габаритные размеры (мм) | 205х104х60 |
| Вес (г) | 420 |
| Способ выравнивания | 3-позиционное измерение 9-12-3 | |
| 3-позиционное автоматическое измерение 9-12-3 | ||
| 3-позиционное свободное измерение (с мин. поворотом на 140°) | ||
| Коррекция выравнивания | Текущие значения по вертикали и горизонтали | |
| Коррекция стопы | Лазерная мягкая стопа | |
| Дополнительные возможности | Выступ для ориентации экрана | |
| Конфигурация | Фиксированный угол наклона | |
| Отчет | Автоматический. Pdf-отчет, экспортируемый через USB-флешки | |
| ≥ 7000 отчетов | ||
| Объем внутренней памяти (Гб) | 8 | |
| Язык | Английский, французский, немецкий, испанский, итальянский, португальский, русский и упрощенный китайский | |
| Крепление (мм) | V-образные скобы с цепочками шириной 21х2 | |
| Цепи (мм) | 400 | |
| Стержни (мм) | 150х2 | |
| Диаметры валов (мм) | 20 – 150 | |
| Максимальная высота муфты (мм) | 105 (стандарт. стержни) | |
| 195 (с дополнительными стержнями) | ||
| Адаптер питания | Вход (В/Гц) | 100 – 240/50/60 переменного тока |
| Выход (В/А) | 12 постоянного тока 3 | |
| Рабочая температура (°C) | 0 – 45 | |
| Температура хранения (°C) | -20 +70 | |
| Относительная влажность воздуха (%) | 10 – 90 | |
| IP-рейтинг | IP 54 | |
| Размеры чехла для переноски (мм) | 530x110x360 | |
| Общий вес (кг) | 4,75 | |
