Оборудование для калибровки труб LJ80 предназначено для правки и восстановления геометрии круглых металлических труб после сварки или прокатки – устранения овальности, продольного изгиба и локальных деформаций сечения. Оборудование востребовано на трубных заводах, в заготовительных цехах и на предприятиях нефтегазовой и строительной отраслей, где точность формы трубы определяет ее пригодность к дальнейшей обработке или монтажу.

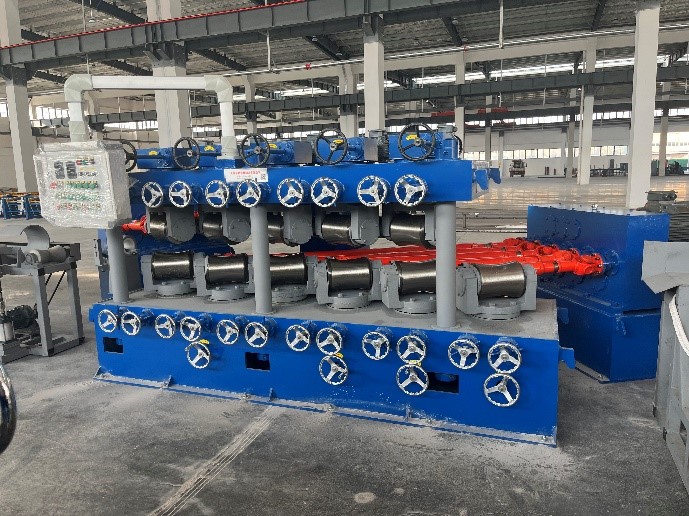

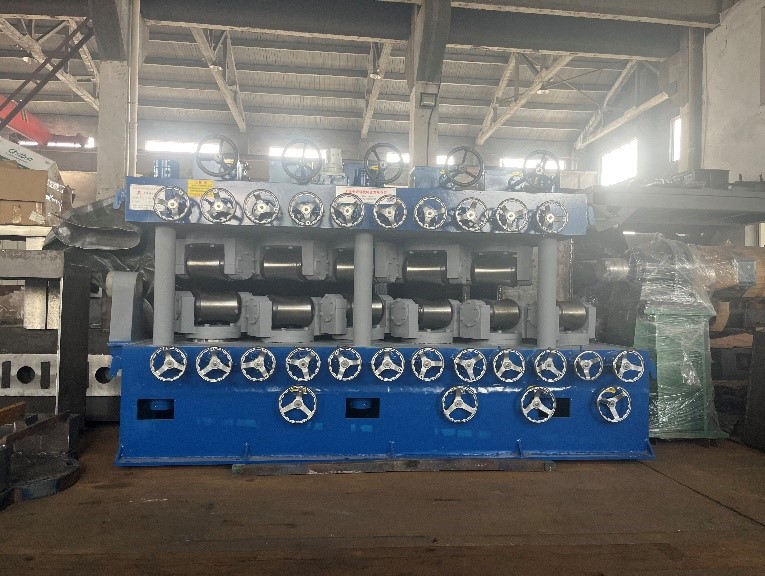

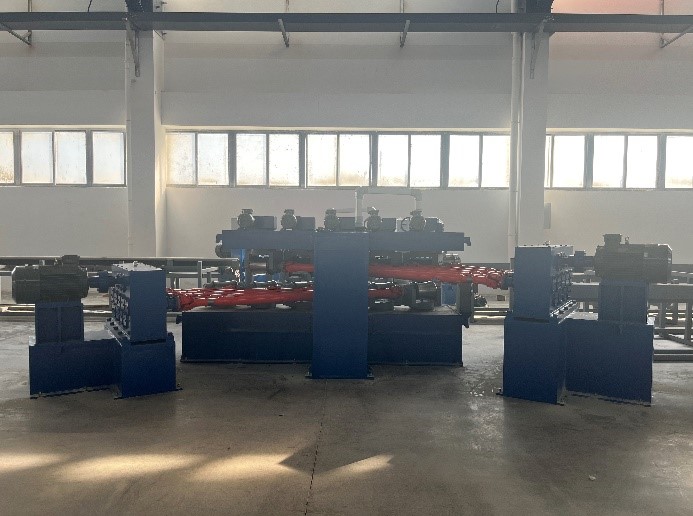

Центральным узлом линии LJ80 является правильная машина с несколькими парами калибровочных роликов, расположенных в шахматном порядке по две оси: верхней и нижней. Ролики изготовлены из полированной стали и имеют профилированную рабочую поверхность, точно повторяющую наружный контур трубы. Трубная заготовка, проходя сквозь последовательный ряд роликовых пар, подвергается многократному знакопеременному изгибу малой амплитуды. Каждая пара вносит небольшую корректирующую деформацию, и постепенно труба приобретает заданную прямолинейность и круглость сечения. Положение каждой пары роликов регулируется независимо: верхние ролики перемещаются маховиками с шкалой на верхней поперечине, нижние – аналогичными маховиками вдоль основания станины. Это позволяет точно настраивать нажим под конкретный диаметр и толщину стенки трубы без замены инструмента. Труба перемещается через рабочую зону роликовым рольгангом – подающим с одной стороны и приемным с другой.

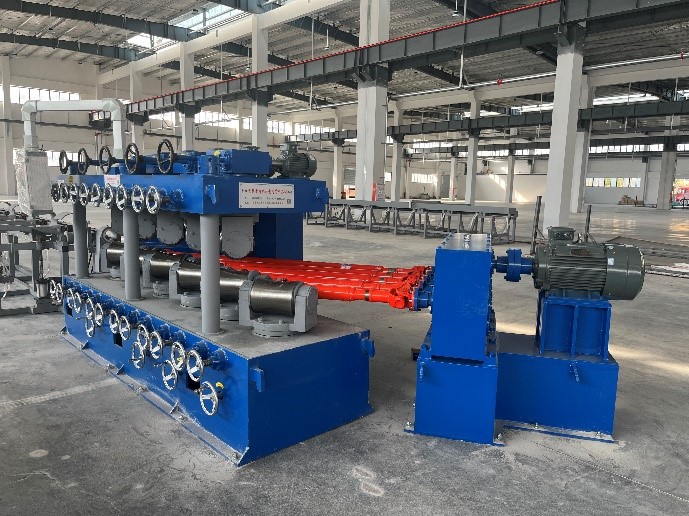

Пульт управления линии LJ80 с органами включения и регулировки вынесен на отдельную стойку у подающего рольганга. Многороликовая схема калибровки обеспечивает плавное исправление геометрии без концентрации нагрузки. Независимая настройка каждой роликовой пары расширяет диапазон обрабатываемых типоразмеров без переоснастки линии.
| Модель | LJ80 |
| Диапазон диаметров труб (мм) | 20-80 |
| Толщина стенки труб (мм) | 3-10 |
| Материал роликов | 9Cr12Mo, термообработка HRC 58-60 |
| Размеры роликов (мм) | Ø200 х 300 |
| Отклонение прямолинейности на 1 м длины (мм) | 0,3 |
| Предел текучести материала (МПа) | ≤800 |
| Диапазон регулировки угла роликов | 27-33° |
| Количество главных двигателей (шт.) | 2 |
| Скорость вращения (об/мин) | 1470 |
| Скорость правки (м/мин) | 10-40 |
| Межосевое расстояние роликов (мм) | 470 |
| Высота центра (мм) | 880 |
| Материал зубчатых колес | Сталь 45 с ТВЧ-закалкой |
| Материал валов редуктора | Сталь 40Cr |
| Конфигурация редуктора | 1 входной вал и 5 выходных валов, передающих вращение на ролики слева и справа |
| Смазка редуктора | Разбрызгиванием |
| Направление подачи | Слева направо |
| Термическая обработка станины и корпуса редуктора | Отпуск для снятия напряжений |
| Конструкция | Передняя часть с тремя стойками, задняя часть с С-образной рамой |
| Схема привода роликов | Электродвигатель - редуктор - карданный вал |
| Материал корпусов роликов и станины | Стальные пластины (включая основание редуктора) |
| Регулировка угла роликов | Шнековая пара вперед-назад (двойной упорный шнек) с фиксацией |
| Подъем верхних роликов | Электропривод через червячную пару, с ручной подстройкой, 5 двигателей по 1,1 кВт (4 полюса) |
| Подъем нижних роликов | Ручной через червячную пару |
| Напряжение (В) / Частота (Гц) | 380/50 |
| Мощность двигателя (кВт) | 22 |
| Мощность частотного преобразователя (кВт) | 45 (тяжелый режим работы) |
| Габаритные размеры (мм) | 6100 x 1650 x 1800 |
| Вес (кг) | 12 000 |
