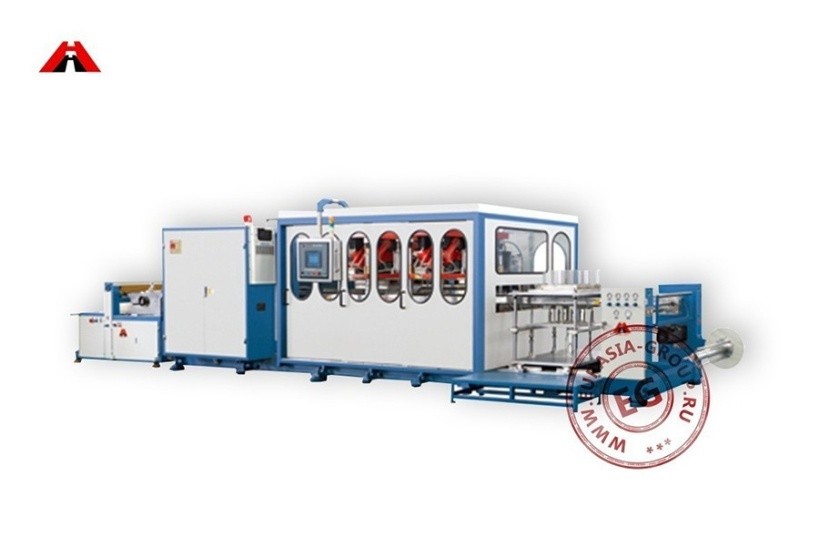

Термоформовочная машина HSC-750850 представляет собой автоматизированную высокопроизводительную электропневматическую установку непрерывного действия горизонтального типа, которая применяется на крупных и средних предприятиях, где с её помощью изготавливают одноразовые коробки, лотки, подносы, миски, тарелки, крышки и т.п. В качестве сырья задействуются рулоны BOPS-, HIPS-, PS-, PP-, PET-, ABS-плёнки.
Термоформовочная линия HSC-750850 формируется по модульному принципу. Основная часть смонтирована на плоской опорной станине. Операционная зона с фронтальной и тыльной стороны закрыта металлическими панелями с крупными смотровыми окнами. Панели рамы открываются по принципу «купе». Полимерная плёнка разматывается со станции подачи материала. Втулка с рулоном устанавливается на позицию механическим подъёмником, после чего полотно заводится в систему натяжения, которая состоит из ряда приводных и неприводных валов. При этом задействуется шаговый двигатель и тормозное устройство. Внутри операционной зоны имеются поперечные салазки, по которым, после затягивания плёнки, наезжают в рабочее положение два вертикальных одноцилиндровых четырёхколонных пневматических термоформовочных пресса и модули нагрева. Полотно, продвигаясь по операционной зоне, последовательно разогревается и подвергается воздействию пресс-форм. Составляющие матриц закреплены в нижней и верхней плитах прессов. Пресс-форма является сменными элементом, замена которого не требует длительного времени. Конечные этапы обработки заключаются в высекании готовой продукции из общей полосы материала и укладке её в стопки с помощью вертикального толкателя. Отработанное полотно с отверстиями от вырубки сматывается на втулку. Нередко линия дополняется автоматическим укладчиком на ноге-манипуляторе (опция).
Термоформовочный станок HSC-750850 оснащается системой автоматического управления на основе работе программируемого логического контроллера. Аппаратура содержится в металлическом ящике на поворотной штанге, на уровне глаз оператора. На передней панели имеется цветной экран, удобный для ввода и контроля выполнения исходных параметров. Над пультом закреплена сигнальная лампа.
Максимальная формовочная площадь (мм) | 750*850 |
Максимальная формовочная глубина (мм) | 100 |
Толщина листов (мм) | 0.1-2 |
Диаметр листов (мм) | 710 |
Давление формовки (мПа) | 0.7 |
Расход воздуха (л/мин) | 5000 |
Расход воды (л/мин) | 170 |
Максимальный диаметр завертки (мм) | 710 |
Мощность нагревательных элементов (кВт) | 620 |
Производительность (шт/час) | 400-720 |
Питание (Вт) | 3*380V+N+PE 50 Hz |
Вес (кг) | 15000 |
Габаритные размеры (мм) | 1200*265*2400 |
