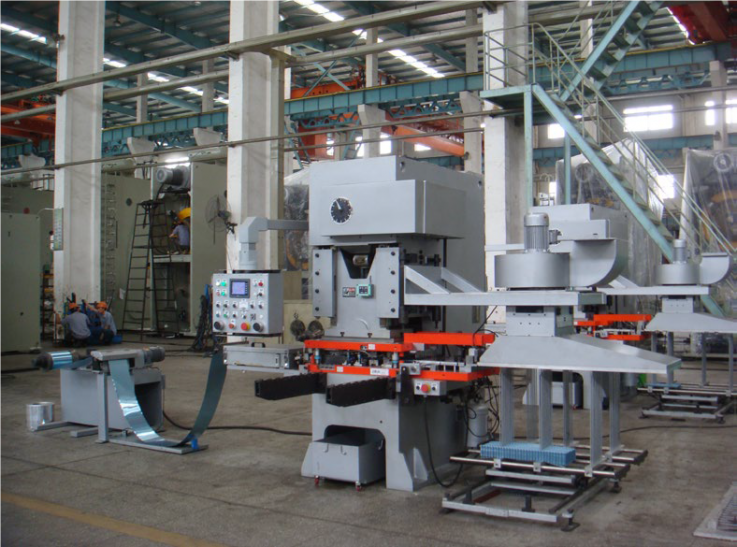

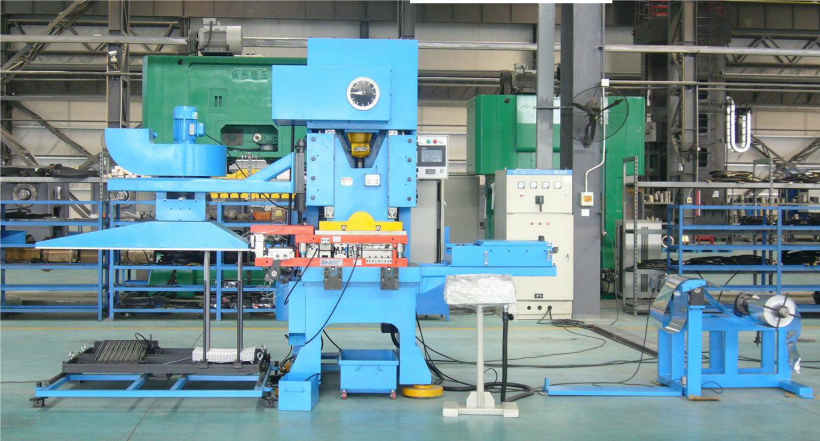

Станок для изготовления пластин оребрения С-типа – это высокоскоростной электрогидравлический пресс непрерывного действия вертикального типа, используемый на средних или крупных металлообрабатывающих предприятиях с целью изготовления охлаждающих рёбер, которые в дальнейшем задействуются при сборке пластинчатых теплообменников.
Пресс для изготовления охлаждающих рёбер С-типа в качестве первичного сырья задействует полосу тонкого листового нержавеющего металла. Загрузка первичного материала в разматыватель выполняется быстро, зажимы надежно его фиксируют. Сырьё, при разматывании из катушки станции подачи, позиционируется с высокой точностью. Скорость подачи регулируется инвертором, задействуются сервоприводы. Главным исполнительным элементом линии является вертикальный гидравлический пресс, который с помощью штамп-матрицы высекает форму пластины. Матрица изготавливается из высокопрочного нержавеющего сплава, её замена выполняется достаточно быстро. При отсутствии подачи материала, пресс автоматически прекращает работу. Готовая продукция накапливается в блоки.
Линия для изготовления охлаждающих рёбер С-типа управляется системой автоматического управления на основе цифровой элементной базы.
Модель | JC63F |
Мощность | 11 кВт |
Давление в системе | 0,5 МПа |
Питание | 380 В / 50 Гц |
Усилие давления | 63 т |
Производительность | 120 – 250 уд/мин |
Материал | Фольга алюминиевая |
Толщина материала | 0,2 мм |
Ширина ламелей | 36 - 360 мм |
Максимальная длина ламелей | 1000 мм |
Материал штампа | SKD11, HRC62-64 |
Система смазки | Автоматическая |
Система защиты пресса от перегрузки | Автоматическая |
Система выброса масла | Автоматическая |
Прием готовых ламелей | Автоматическая |
Первичная заправка материала | Блок первичной подачи |
Управление | PLC |
Габаритные размеры пресса | 2800 х 1500 х 1800 мм |
Габаритные размеры в установленном виде | 7000 х 2200 х 2380 мм |
Вес | 5500 кг |
