Линия по производству сэндвич панелей из минваты и пенополистирола – это удлинённый комбинированный автоматизированный электромеханический комплекс оборудования непрерывного действия горизонтального типа, который предназначен для установки на крупных или средних предприятиях металлообрабатывающей промышленности с целью производства универсального строительного (отделочного) материала.
Конвейер для изготовления сэндвич панелей из минваты и пенополистирола комплектуется следующим образом:
- A – станция разматывания рулонного металла предназначена для равномерной подачи первичного материала в область обработки;

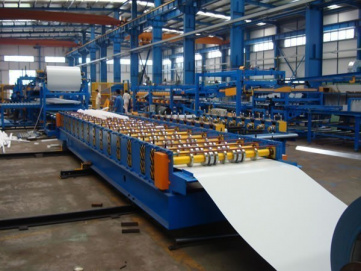

- B – прокатный стан (профилегибочная машина) служит для поэтапной трансформации ровного полотна металла в требуемую геометрию профиля;
- C – автоматический станок подачи внутреннего слоя выполняет функцию заполнения панели утеплителем;
- D – кромкогибочное устройство;
- E – роликовый пресс;
- F – пила ленточного типа служит для мерного отделения готовой продукции от обрабатываемой плиты;
- G – приёмный стеллаж .
Оборудование для производства сэндвич панелей из минваты и пенополистирола оснащается системой автоматического управления на основе цифровых технологий. Аппаратура содержится в обособленной вентилируемой металлической тумбе с пультом ввода данных и подачи команд. На пульте установлен цветной ЖК-экран, позволяющий оператору вводить первичные рабочие параметры и отслеживать их выполнение в режиме реального времени.
Общая мощность линии | около 300 кВт |
Скорость производственной линии | 0-6 м/мин |
Габаритные размеры | 90 x 15 x 7 м (длина*ширина*высота) |
Общий вес | около 120 т |
Разматыватель (гидравлический и автоматический) | 2 |
Ножницы для обрезки стального листа, устройство для покрытия защитной PVC пленкой. | 2 |
Профилирующая машина | 3 |
Автоматическая система нарезки, вращения и подачи минеральной ваты | 1 |
Устройство для нарезки минеральной ваты трапецевидной формы | 1 |
Устройство смешения и нанесения двухкомпонентного полиуретанного клея | 2 |
Главный гусеничный пресс | 1 |
Автоматическое режущее устройство для сэндвич-панелей | 1 |
Автоматический штабелер и упаковщик | 1 |
Электрическая система управления | 1 |
Характеристики компонентво линии Разматыватель
Количество – 2 штуки, каждый из которых подходит для рулона с внутренним диаметром 508 мм и 610 мм, шириной не более 1300 мм, внешним диаметром не более 1300 мм и весом до 10 тон. Разматыватель является гидравлическим и расширяется автоматически
Мощность: около 30 КВт
Система может нарезать плиты из минеральнной ваты размерами 2400*1200*100 мм.
Плотность минеральнной ваты должна быть 100-150 кг/м3.
Ширина ламели 50,100,150, 200 мм.
Общая мощность: около 6KW
Устройство может нарезать плиты из минеральной ваты размерами 1200*540*30 мм. Плотность минеральной ваты должна быть 100-150kg/m3.
Существует только одна спецификация резки
Устройство оснащено циркульной пилой φ305-500. Скорость вращения – около 1440 об/минуту.
Подача минеральной ваты производится роликами. Скорость – около 4 м/мин.
Спецификация: 8500*1520 мм (длинна*ширина),
Мощность мотора – около 4 КВт.
Основная часть: 10,000 *2200 мм (длинна*ширина)
Пресс для ламинирования (двухсторонний гусеничный) 8000*2200 мм(длинна*ширина)
Мощность около 6 КВт
Режущее устройство можно перемещать вдоль производственной линии.
Ленточная пила может перемещаться поперек.
Режущее устройство оснащено односторонней ленточной пилой.
Режущее устройство оснащено системой для прижима сэнвич-панели (пневматической).
Режущее устройство оснащено ограничителем продольного и поперечного перемещения.
Длинна данного сегмента линии около 20 метров, автоматический штабелер имеет пневматический привод, кровельная панель может быть развернута на 180º, а затем перемещена на упаковщик.
Упаковщик может упаковывать оба конца и стороны панелей.
Размер упаковки: 12м*1.2м*1м (длина*ширина*высота)
Линия управляется PLC (Мицубиси Япония),
Сенсорный экран (Мицубиси, Япония).
