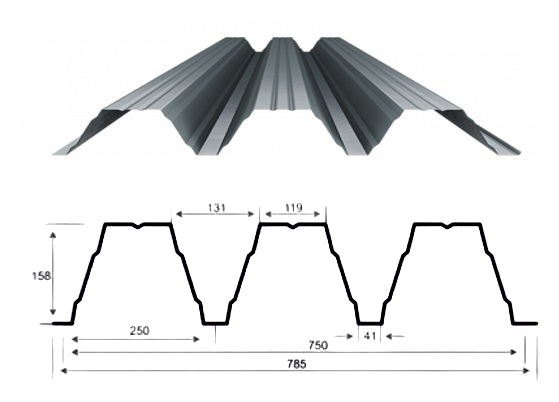

Станок для производства профлиста H-158 – это габаритный стационарный программируемый электрогидравлический металлогибочный прокатный стан непрерывно-поточного действия горизонтального типа, предназначенный для серийного изготовления популярного строительного материала. Готовая продукция массово применяется при возведении каркасных строений, заборов, перекрытий, стационарных опалубок, формировании сэндвич-панелей, для внешней отделки зданий и т.п.
Станок для производства профнастила H-158 действует по принципу формовки необходимой геометрии профиля из рулонного металла. Он заключается в том, что ровное полотно постепенно технологически деформируется посредством серии операций продавливания. Оцинкованная сталь или сталь с полимерным покрытием разматывается полотном из массивного рулона, зафиксированного на консольном разматывателе (технологическая тележка для подвоза рулонов – опция). Процесс формовки выполняется на прокатном стане, в котором рулон листового металла протягивается через ряд роликовых станций (клетей). Перед станом имеется поперечный дисковый нож, который необходим для быстрой перестройки на работу с другим цветом металла, если на тот момент предыдущий рулон еще не израсходован. Каждая клеть имеет ролики, называемые роликовой матрицей. Форма и размер ролика уникальны конкретно для этой клети. Ролики приводятся во вращение валами, оконечности которых проворачиваются под действием прочных взаимосвязанных цепных соединений. Когда полотно проталкивается через ролики каждой клети, оно пластически деформируется и изгибается. Каждая клеть выполняет только одну стадию полного изгиба листа для формирования желаемой детали. Матрицы роликов принудительно смазываются для уменьшения трения, что снижает износ инструмента. Готовый лист отсекается с помощью вертикальной гидравлической гильотины, лезвие которой по контуру полностью совпадает с геометрией получаемого профиля. Комплект ЗИП, CD-диск с программным обеспечением, пакет эксплуатационной документации и сертификаты завода предоставляются.
Оборудование для производства профнастила H-158 управляется при помощи программируемого логического контроллера, который модернизирован цветным сенсорным экраном. Кнопка аварийной блокировки существенно повышает степень сохранности материальной части.
Модель | H-158 |
Мощность | 3 кВт |
Скорость производства | до 8-10 м/мин |
Толщина металла | 0.3-0.7 мм |
Ширина ленты | 1250 мм |
Габариты Линии | 8500 x 1600 x 1200 мм |
Вес | 6800 кг |
Механический разматыватель:
- Грузоподъемность:5 тонн.
- Ширина рулона:1250 мм.
Прокатный стан:
- Количество клетей: 24
- Схема прокатки:Паралельная.
- Диаметр валов:80 мм.
- Материал валов: Сталь Сr45 закалённая.
- Давление валов:32 МПа.
- Мощность электродвигателя:3 кВт.
Гильотинный ножницы:
- Тип привода: Гидравлика (маслонасос FR-H460)
- Максимальная толщина нарезки:1,2 мм.
- Материал резака: Сталь Сr12 закалённая.
- Маслонасос гильотины: Мощность 3 кВт.
Автоматическая система управления:
- Индикация: ЖК-дисплей, Вольтметр, Светодиоды.
- Язык ввода: Русский, Английский, Китайский.
- Обслуживающий персонал: 2 человека.
