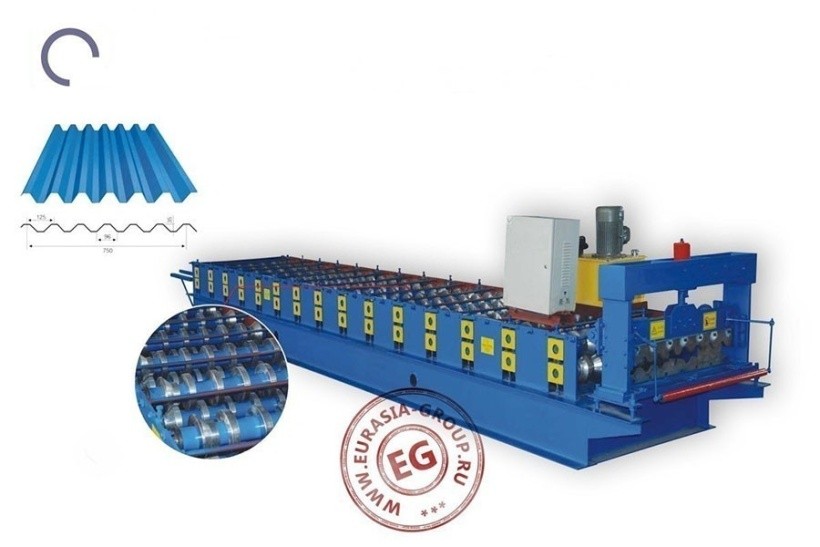

Станок для производства профлиста С-44 – это стационарный электромеханический прокатный стан горизонтального типа, который задействуется на малых и средних металлообрабатывающих комбинатах с целью изготовления из оцинкованного листа с полимерным покрытием универсального гофрированного строительного материала формата С-44x1000А,В. Литера «С» указывает о том, что профиль относится к категории «стеновой», цифра «44» обозначает высоту профиля, а цифра «1000» – его полезную ширину. Готовый настил широко используется для возведения стен, заборов и ограждений.
Прокатный стан профнастила марки C-44 монтируется на жёсткой сварной платформе, которая предотвращает любые возможные колебания станка. Главный электродвигатель запускается от источника питания в 380В, служит для передачи энергии исполнительным элементам, основными из которых являются рабочие клети. Они представляют собой вертикальные пары вращающихся валов с выступающими формующими роликами, которые изготавливаются из высокопрочной инструментальной стали. Крепление роликов на валу выполняется шпонками, что при необходимости обеспечивает несложную переналадку оборудования. Крутящий момент подается на валы через цепную передачу. Скорость работы бесступенчато регулируется с помощью инвертора. Подача рулонного материала осуществляется со станции разматывания, которая представляет собой отдельный блок оборудования. Отделение готового настила от общей полосы осуществляется гильотинным лезвием, профиль которого идентичен профилю листа.
Оборудование для производства профнастила С44 основывает свою работу на методе одновременного профилирования и последовательного гиба металла, который исключает неравномерную утяжку или зазубрины по краям листа стали. Управление станом осуществляется с помощью электроавтоматики.
Модель | С-44 | С-44 |
Тип | Базовая | Экспортная |
Диаметр валов | 75 мм, полые | 70 мм, цельные |
Материал валов | Ст45, хромированная | Ст45, хромированная |
Толщина корпусной стали | 14 мм | 14 мм |
Толщина обрабатываемой стали | 0,4 ~ 0,9 мм | 0,4 ~ 0,9 мм |
Производительность | 8 ~ 10 м/мин | 10 ~ 12 м/мин |
Тип разматывателя | Меахнический | Электрический |
Общая мощность | 7 кВт | 7 кВт |
Габаритные размеры | 8000 х 1500 х 1600 мм | 8000 х 1500 х 1600 мм |
Вес | 4350 кг | 4650 кг |
- Грузоподъемность: 5 тонн.
- Ширина рулона: 1250 мм.
Прокатный стан:
- Количество клетей: 16
- Схема прокатки: Паралельная.
- Диаметр валов: 80 мм.
- Материал валов: Сталь Сr45 закалённая.
- Давление валов: 32 МПа.
- Мощность электродвигателя: 5.5 кВт.
Гильотинный ножницы:
- Тип привода: Гидравлика (маслонасос FR-H460)
- Максимальная толщина нарезки: 1,2 мм.
- Материал резака: Сталь Сr12 закалённая.
- Маслонасос гильотины: Мощность 3 кВт.
Автоматическая система управления:
- Индикация: ЖК-дисплей, Вольтметр, Светодиоды.
- Язык ввода: Русский, Английский, Китайский.
Обозначение | t, мм | Площадь сечения А, см2 |
Масса 1м длины, кг |
Справочные величины 1 м ширины |
Масса 1м3 полной ширины, кг |
Масса |
Ширина заго товки мм |
|||||
Сжаты по оси 1-1 | Сжаты по оси 2-2 | |||||||||||
Момент инерции lх, см4 |
Момент сопротивления, см3 |
Момент инерции lx, см4 |
Момент сопротивления, см3 |
|||||||||
Wx1 | Wx2 | Wx1 | Wx2 | |||||||||
С -44x1000-А, В |
0,5 |
6,25 |
5,4 |
22,5 |
6,1 |
17,6 |
12,2 |
5,2 |
4,7 |
5,16 |
5,4 |
1250 |
С -44х1000-А,В |
0,5 5 |
6,88 |
5,9 |
24,6 |
6,9 |
19,5 |
13,7 |
5.8 |
5,3 |
5,64 |
5,9 |
|
С-44x1000-А, В |
0,7 |
8,75 |
7,4 |
25,4 |
9,3 |
15,2 |
20,7 |
8,3 |
8,5 |
7,07 |
7,4 |
|
С-44x1000-А, В |
0,8 |
10,0 |
8,4 |
30,6 |
11,4 |
17,8 |
22,1 |
8,63 |
8,85 |
8,02 |
8,4 |
