Станок для производства профлиста НС-35 – это стационарный электромеханический прокатный стан горизонтального типа, который задействуется на малых и средних металлообрабатывающих комбинатах с целью изготовления линейным способом из оцинкованного листа с полимерным покрытием гофрированного строительного материала формата НС-35x1000А,В. Литеры «НС» указывают на то, что профиль относится к категории «кровельный», цифра «35» обозначает высоту профиля, а цифра «1000» – его полезную ширину. Готовый настил широко используется для кровли зданий или возведения заборов.

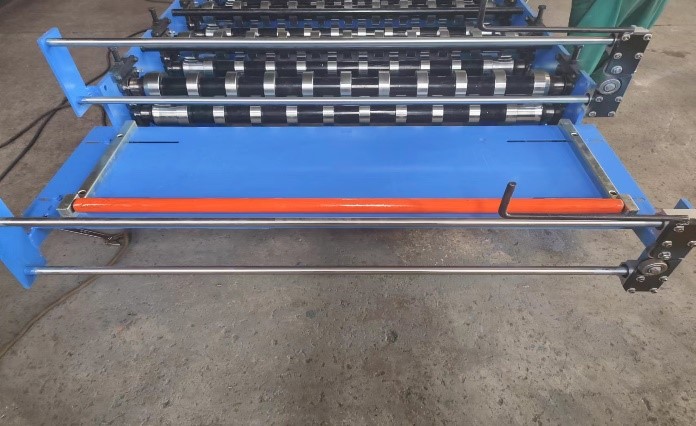

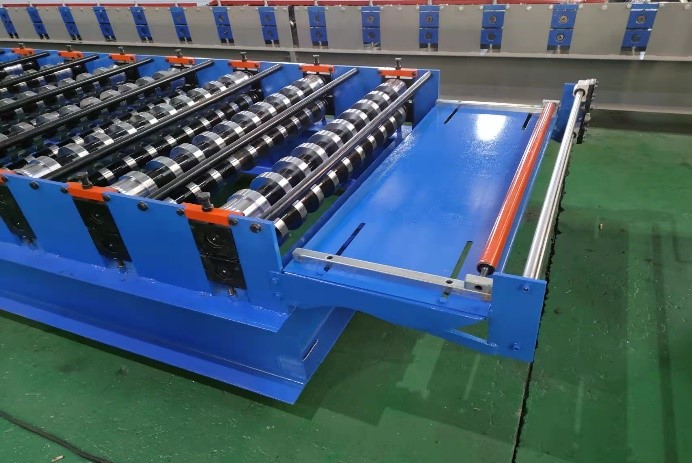

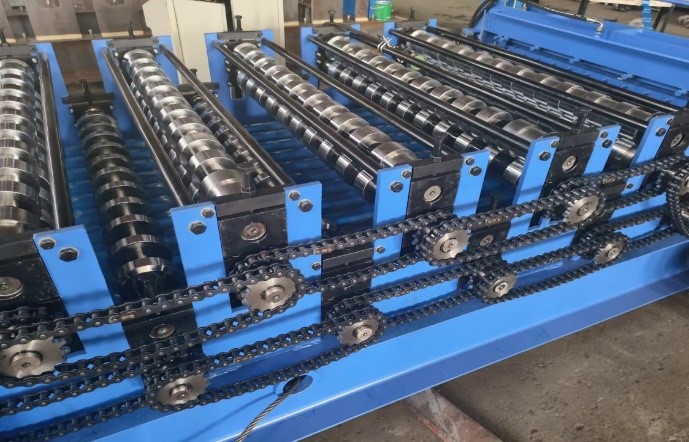

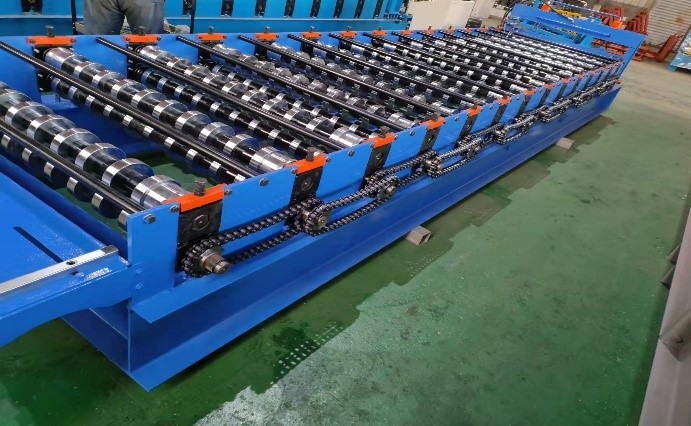

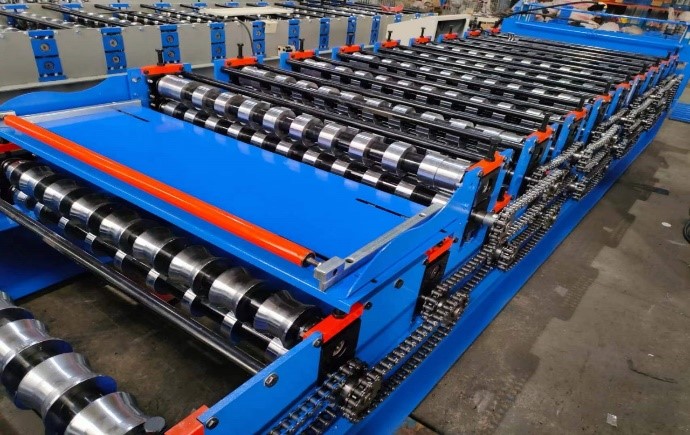

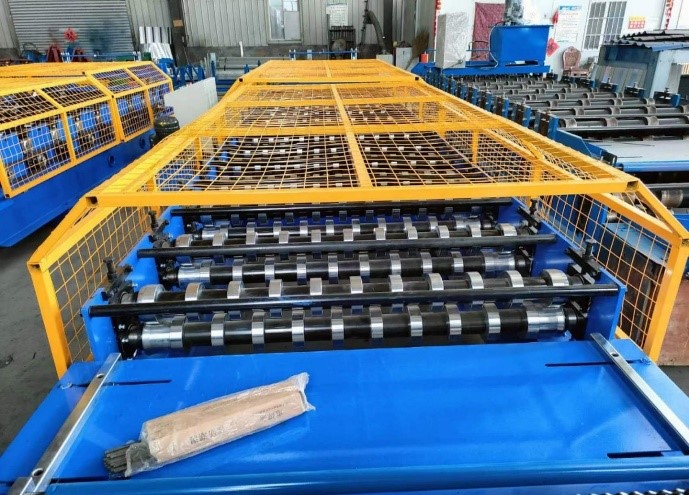

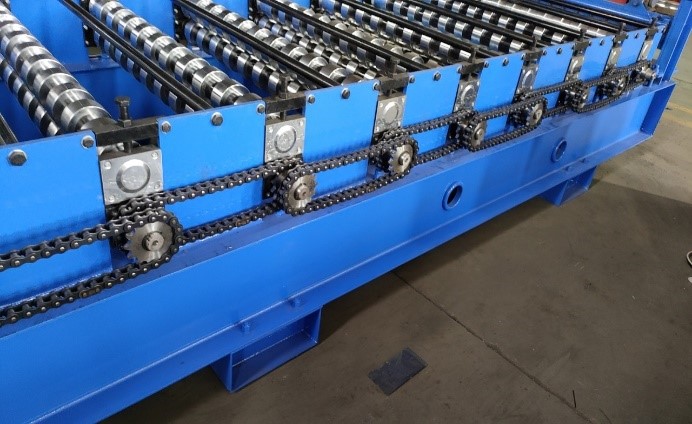

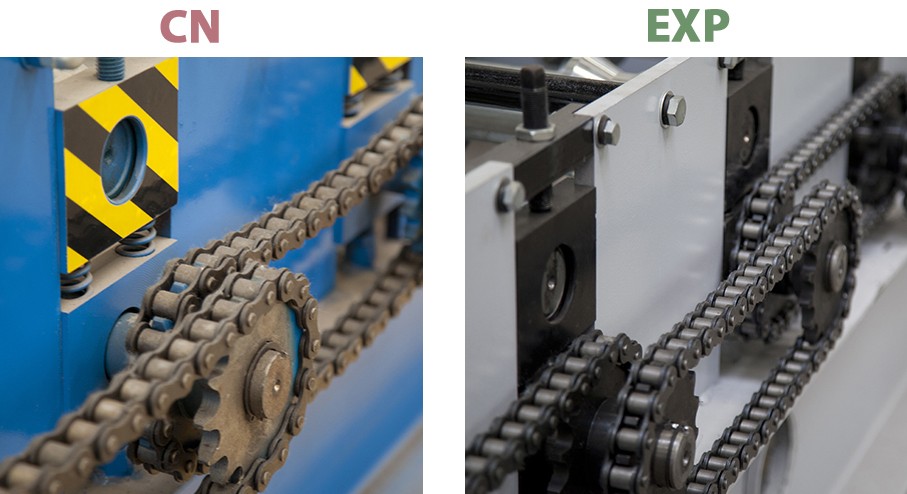

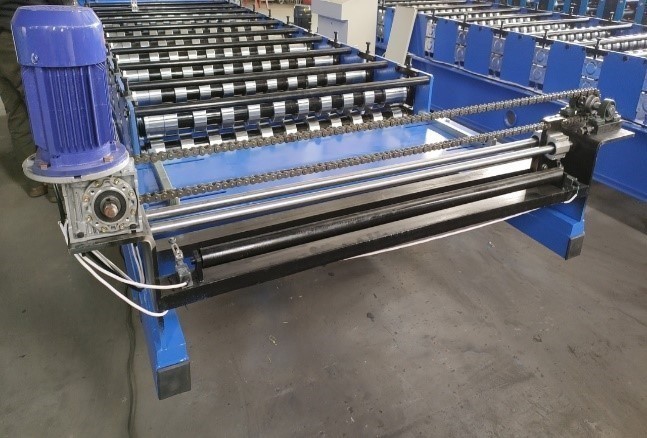

Прокатный стан профнастила марки НC-35 основывает свою работу на методе одновременного профилирования и последовательного гиба металла, который исключает неравномерную утяжку или зазубрины по краям листа стали. Металл подаётся для обработки в рулонах, которые устанавливаются в станцию разматывания. Оттуда полотно поступает в прокатный стан. Основными исполнительными инструментами устройства являются рабочие клети, представляющие собой пары вертикально установленных вращающихся валов с закреплёнными к ним шпонками формующими роликами. Полотно поэтапно подвергается продавливанию роликами и преобразовывается в профиль. Готовый настил отсекается вертикальным резаком, фигурное лезвие которого повторяет профиль продукции. Крутящий момент передаётся на клети от главного двигателя (380В) через цепную передачу. Линия может усовершенствоваться за счёт дополнительной поставки приёмного стеллажа, технологической тележки, второй катушки разматывания и иными вспомогательными станками.

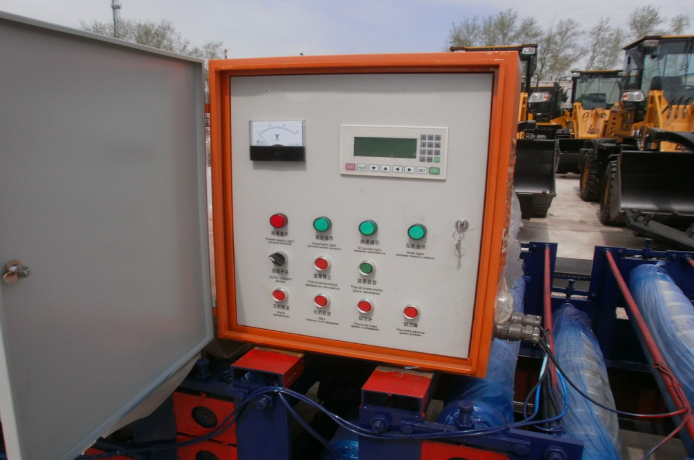

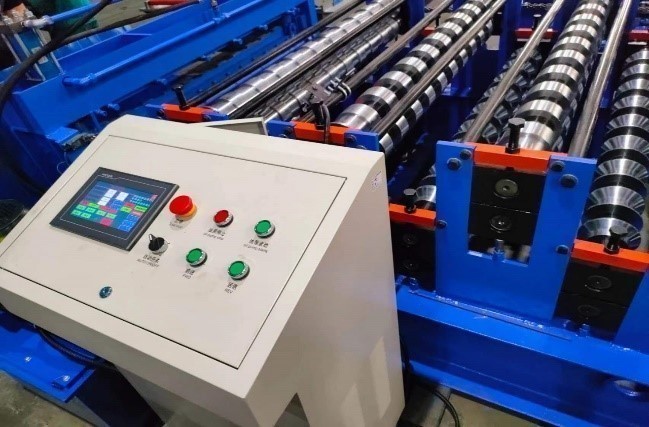

Оборудование для производства профнастила НС-35 оснащается системой автоматического управления на платформе цифровых технологий. Аппаратура содержится в отдельно установленной тумбе, на верхней панели которой имеется пульт подачи электрических команд.
Модель | НС-35 |
Мощность | 7.5 кВт |
Скорость производства | до 6-8 м/мин |
Толщина металла | 0.4-0.9 мм |
Ширина ленты | 1250 мм |
Габаритные размеры |
8500 x 1500 x 1600 мм |
Вес |
5.5 т |

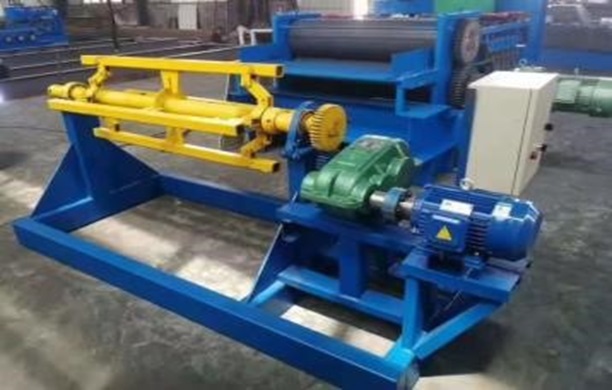

Механический разматыватель:
- Грузоподъемность: 5 тонн.
- Ширина рулона: 1250 мм.
Прокатный стан:
- Количество клетей: 9
- Схема прокатки: Паралельная.

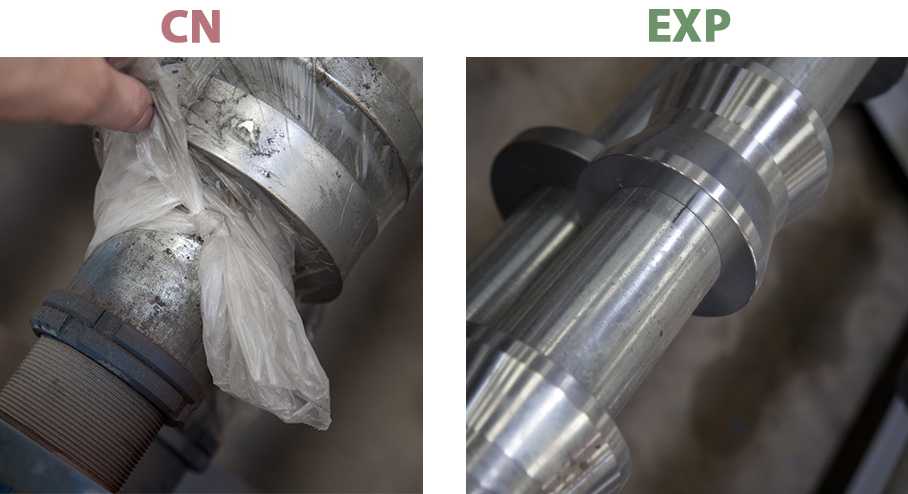

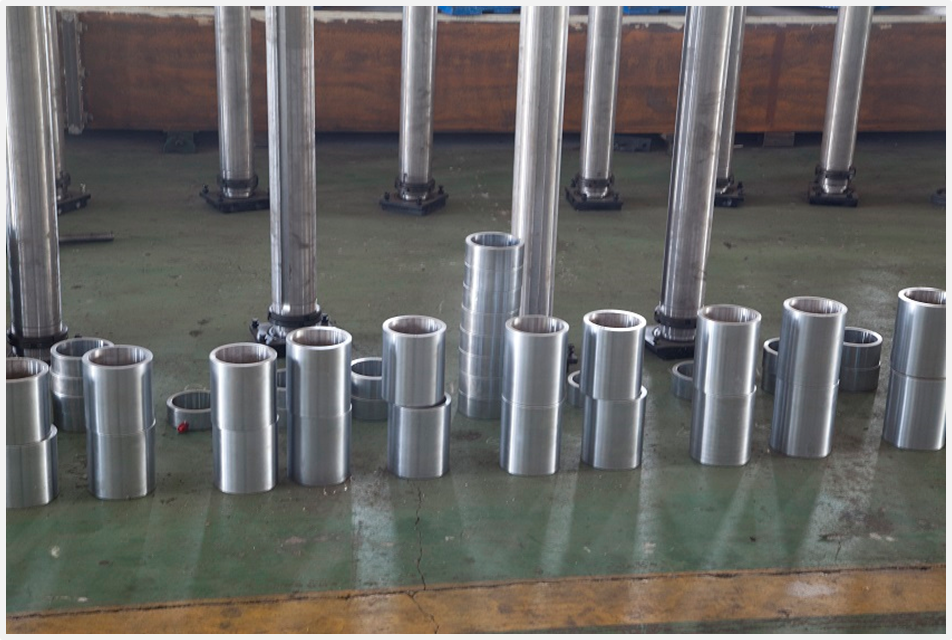

- Диаметр валов: 80 мм.
- Материал валов: Сталь Сr45 закалённая.
- Давление валов: 32 МПа.
- Мощность электродвигателя: 5.5 кВт.
Гильотинный ножницы:
- Тип привода: Гидравлика (маслонасос FR-H460)
- Максимальная толщина нарезки: 1,2 мм.
- Материал резака: Сталь Сr12 закалённая.
- Маслонасос гильотины: Мощность 3 кВт.
Автоматическая система управления:
- Индикация: ЖК-дисплей, Вольтметр, Светодиоды.
- Язык ввода: Русский, Английский, Китайский.
- Обслуживающий персонал : 2 человека
Обозначение | t, мм | Площадь сечения А, см2 | Масса
1м длины, кг | Справочные величины 1 м ширины | Масса
1м3 полной ширины, кг |
Масса
| Ширина
заго товки мм | |||||
Сжаты по оси 1-1 | Сжаты по оси 2-2 | |||||||||||
Момент
инерции lх, см4 | Момент
сопротивления, см3 | Момент
инерции lx, см4 | Момент
сопротивления, см3 | |||||||||
Wx1 | Wx2 | Wx1 | Wx2 | |||||||||

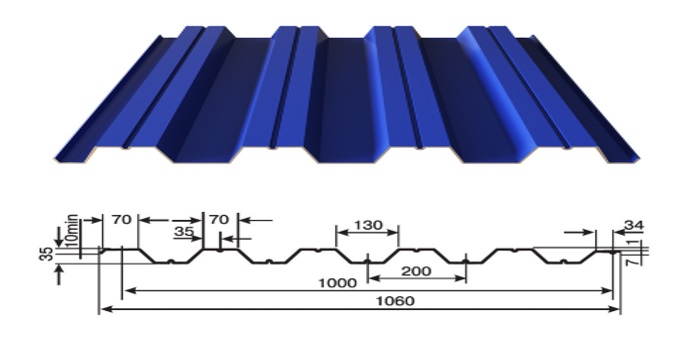

НС-35х1000-А,В | 0.5 | 6,25 | 5,4 | 12,89 | 7,1 | 6,35 | 12,89 | 6,36 | 7,1 | 5,09 | 5,4 | 1250 |
НС-35х1000-А,В | 0.55 | 6,88 | 5,9 | 14,18 | 8,11 | 7,02 | 14,18 | 7,02 | 8,11 | 5,57 | 5.9 | |
НС-35х1000-А,В | 0.7 | 8,75 | 7,4 | 17,36 | 9,95 | 9,58 | 17,87 | 10,73 | 9,74 | 6,98 | 7,4 | |
НС-35х1000-А,В | 0.8 | 10,0 | 8,4 | 19,89 | 11,44 | 10,92 | 20,25 | 12,16 | 11,04 | 7,93 | 8,4 | |
НС-35х1000-А,В | 0,9 | 11,25 | 9,3 | 22,36 | 14,46 | 11,45 | 22,36 | 14,46 | 11,45 | 8,77 | 9,3 |
